Bedienungsanleitung FlipGun / jGun
Der Vierkant-Antrieb kann zum Austausch gegen einen neuen (oder einen anderen)
Antrieb entfernt werden. Hierzu sind folgende Schritte nötig:
Entfernen Sie den Federring am Fuß des Vierkants, innerhalb der gezahnten
-
Sektion, die zur Aufnahme des Reaktionsarms, Disc-Antriebs etc. dient. Der Ring
kann durch Anheben mittels eines kleinen Schlitzschraubendrehers aus der
Vertiefung herausgehebelt werden.
Wurde der erste Teil des Federrings erfolgreich aus der vertieften Rille gehoben,
-
kann man auch den restlichen Ring mithilfe des Schraubendrehers
heraushebeln.
-
Sobald der Federring vollständig entfernt wurde, kann der Vierkant aus dem
Werkzeug herausgezogen werden.
Falls nötig kann ein Schraubendreher durch das Loch im Vierkant gesteckt
-
werden, um eine größere Hebelwirkung zu erreichen.
Schmierung des Luftmotors
HYTORC Seis GmbH

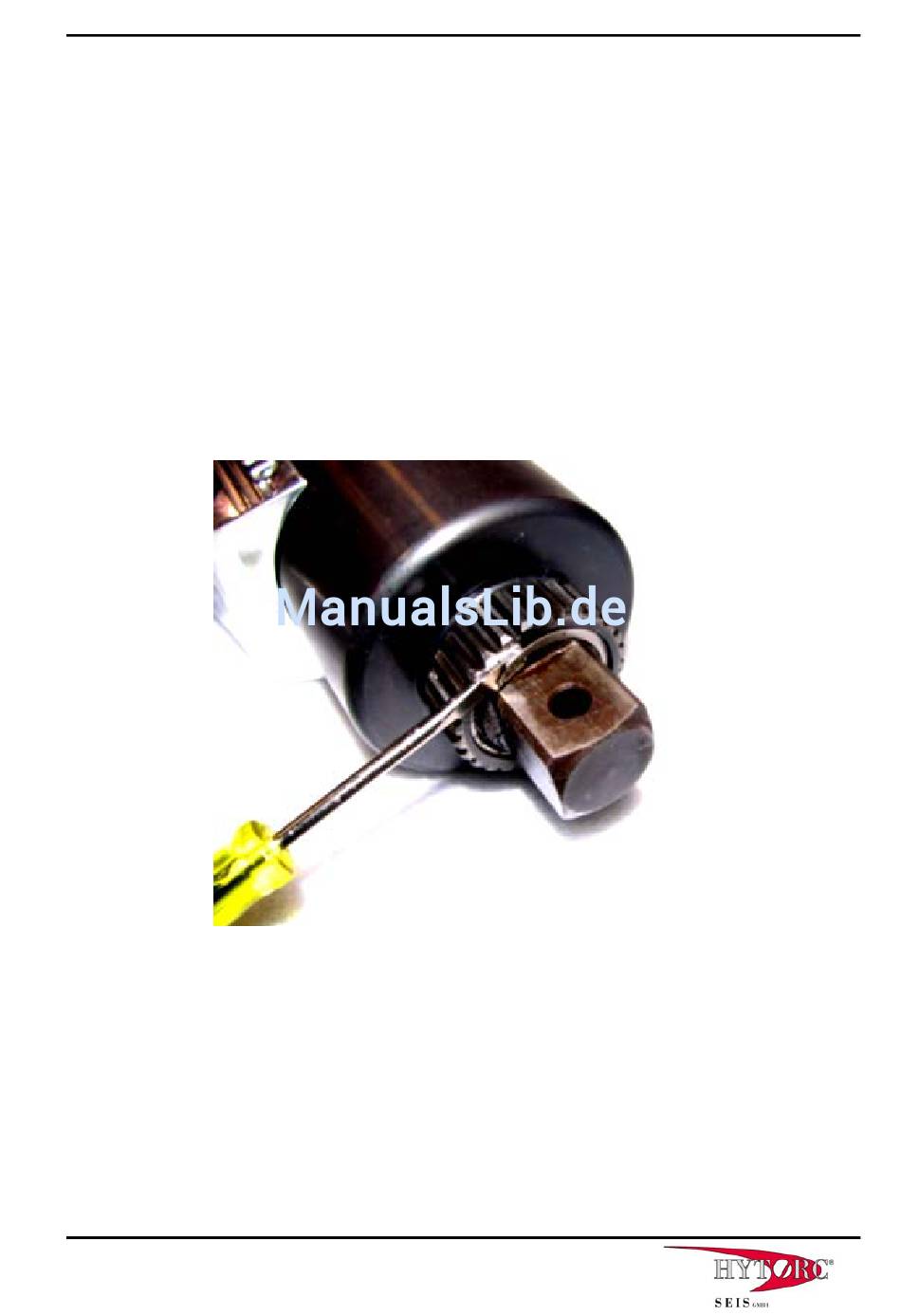

Abb. 20: Entfernen des Sicherungsringes für den Vierkant
- 27 -
