Bedienungsanleitung FlipGun / jGun
Benutzung der jGun
Um mit der jGun arbeiten zu können, müssen Sie folgendes beachten:
1. Setzen Sie eine Kraftschlagnuss passender Größe auf den Vierkant und sichern
Sie diese mittels Sicherungsstift bzw. -klammer.
2. Stellen Sie sicher, dass der Vierkant vollständig in die Vierkantaufnahme der
Nuss eingeschoben ist.
3. Stülpen Sie die Nuss der jGun über die Mutter.
4. Stellen Sie sicher, dass die Nuss komplett über die Mutter greift.
5. Stellen Sie sicher, dass der Reaktionsarm fest an einer unbeweglichen
Oberfläche anliegt, wie z.B. an einer benachbarten Mutter, an einem Flansch
oder an einem stabilen Gehäuse. (Wenn Sie das LoaDisc-System anstelle eines
Reaktionsarmes nutzen, stellen Sie sicher, dass Sie alle Hinweise zum Aufbau
im Abschnitt „Übersicht LoaDisc" befolgen.)
6. Geben Sie kurz Druck auf den Abzugshebel des Drehschraubers, um den
korrekten Sitz bzw. Halt der Nuss sowie die korrekte Platzierung des
Reaktionsarmes sicherzustellen.
7. Drehen Sie nun die Mutter durch Drücken des Abzughebels am Griff solange, bis
sich die Nuss nicht mehr dreht und die Druckluft den Motor per Bypass umgeht.
Nun haben Sie das gewünschte Drehmoment erreicht.
HYTORC Seis GmbH

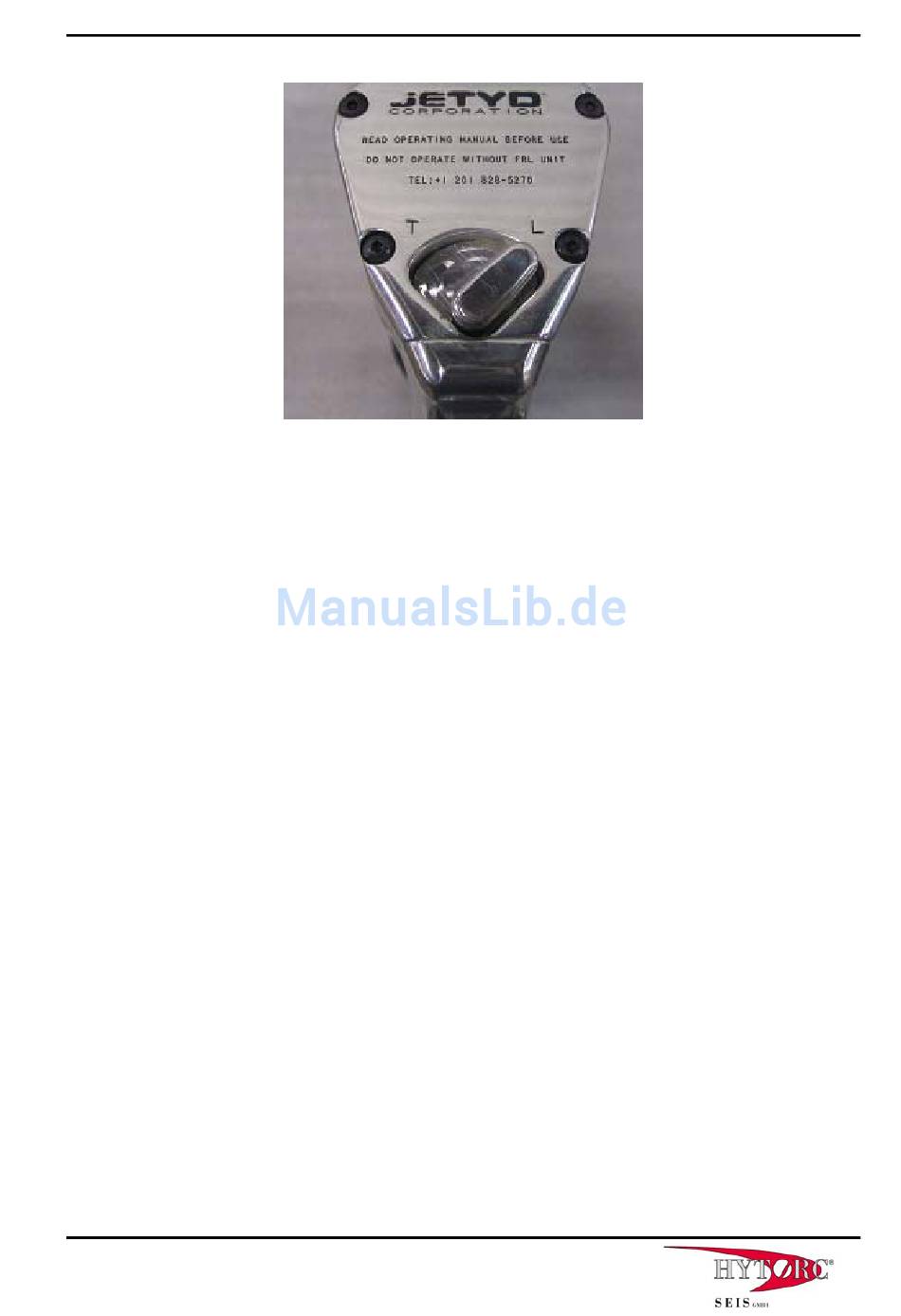

Abb. 9: Richtungsschalthebel
- 15 -
