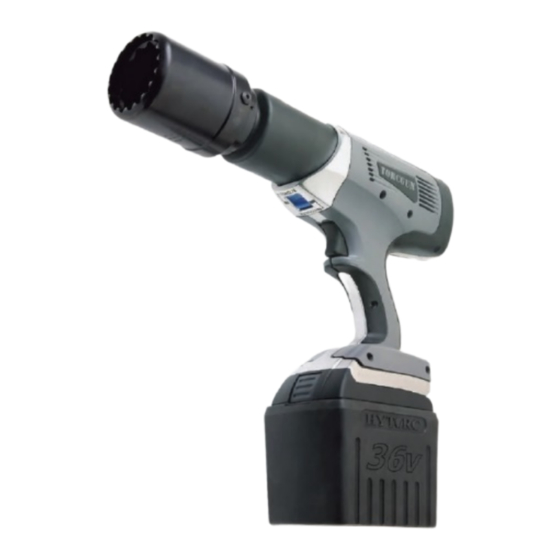

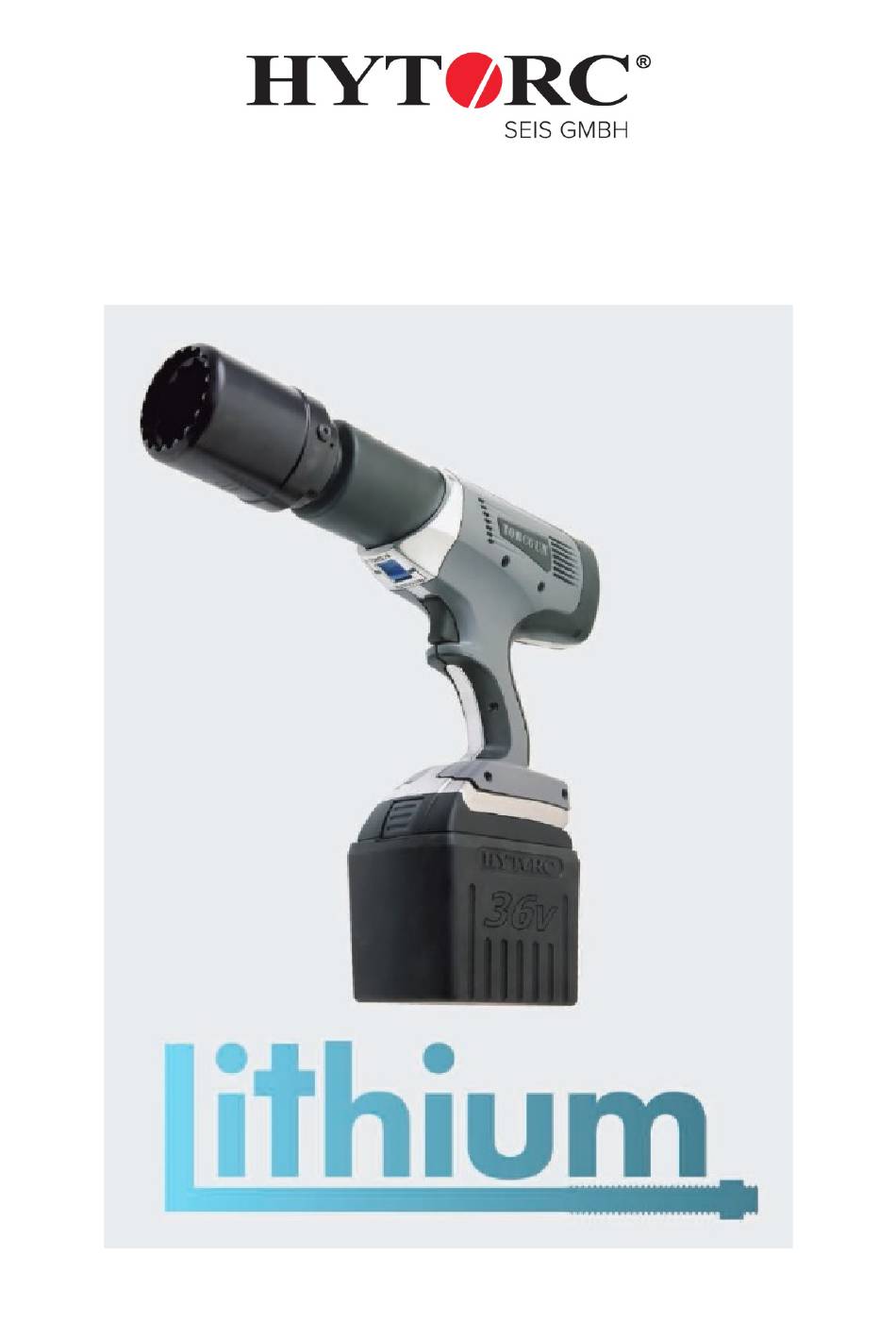

- Seite 1 Akku Drehmomentschrauber Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Handhabung Umschaltgetriebe / 2-Gang-Getriebe Anbringung und Entnahme des Akkus Ladevorgang Netzdaten Reaktionsarm Grundlegende Handhabung Grundlegende Funktionsbeschreibung Einstellung Drehmoment und Drehwinkel Drehmomentverschraubung Anziehen mit Drehmoment Anziehen mit Drehwinkel Lösen Zusätzliche Informationen HYTORC Seis GmbH Gallscheider Str. 9A 65281 Dörth 06747 5971-0 www.hytorc-seis.de 21.08.2015... -
Seite 3: Wartung
Wartung Vorbeugende Maßnahmen Kalibrierung Anhang LITHIUM Gun Blockdiagramm LITHIUM Gun Menüführung LITHIUM Gun Spezifikationen LITHIUM Gun Explosionszeichnung HYTORC Seis GmbH Gallscheider Str. 9A 65281 Dörth 06747 5971-0 www.hytorc-seis.de 21.08.2015... -
Seite 4: Wichtige Sicherheitsinformationen
Setzen Sie den Schrauber weder hoher Luftfeuchtigkeit, noch hohen Temperaturen aus, vor Regen und Wassereintritt schützen ! Achtung Nicht im Ex-Schutz Bereich einsetzbar Werkzeug zum Lösen und Anziehen von Schrauben HYTORC Seis GmbH Gallscheider Str. 9A 65281 Dörth 06747 5971-0 www.hytorc-seis.de 21.08.2015... -
Seite 5: Persönliche Schutzausrüstung
Gehörschutz, Schutzhelm und Sicherheitschuhe. Reaktionsarm / Disc-Antrieb Benutzen Sie nur die entsprechenden Reaktionsarme bzw. Disc-Antriebe. Die LITHIUM Gun wird serienmäßig mit einem Standard-Reaktionsarm ausgeliefert, es sind jedoch auch andere Versionen verfügbar. HYTORC Seis GmbH Gallscheider Str. 9A 65281 Dörth 06747 5971-0 www.hytorc-seis.de 21.08.2015... -
Seite 6: Montage Reaktionsarm Und Antrieb
• Nutzen Sie nur den entsprechenden Reaktionsarm bzw Disc-Antrieb • Bei Verwendung eines Disc-Antriebs befolgen Sie die Anweisungen im entsprechenden Kapitel. • Reinigen Sie die Kontaktbereiche der LITHIUM Gun und des Reaktionsarms vor der Montage. • Schieben Sie den Reaktionsarm über die Verzahnung des Getriebes, so dass die Klemmschraube und die Aussparung in der Verzahnung fluchten. - Seite 7 • Anschließend können Sie die gewünschte Nuss anbringen und mit entsprechender Sicherung auf dem Vierkant fixieren. HYTORC Seis GmbH Gallscheider Str. 9A 65281 Dörth 06747 5971-0 www.hytorc-seis.de 21.08.2015...
-
Seite 8: Grundlegende Sicherheitsregeln Für Den Einsatz
Grundlegende Sicherheitsregeln für den Einsatz • Versichern Sie sich , dass sich der Reaktionsarm im direkten Kontakt mit einem festen Objekt befindet, bevor Sie die Verschraubung beginnen. HYTORC Seis GmbH Gallscheider Str. 9A 65281 Dörth 06747 5971-0 www.hytorc-seis.de 21.08.2015... -
Seite 9: Wichtige Sicherheitsregeln Für Den Akku
Sie die betroffenen Stellen umgehend mit Wasser und Seife und konsultieren Sie einen Arzt. • Bestandteile eines geöffneten oder beschädigten Akkus können zu Atemwegsreizungen führen, sorgen Sie stets für gute Lüftung. HYTORC Seis GmbH Gallscheider Str. 9A 65281 Dörth 06747 5971-0 www.hytorc-seis.de 21.08.2015... -
Seite 10: Wichtiger Sicherheitsregeln Für Das Ladegerät
Batterieflüssigkeit kann entzündlich sein. • Laden Sie die Akkus nur mit dem mitgelieferten Ladegerät. • Setzen Sie den Akku keinesfalls Wasser oder anderen Flüssigkeiten aus. • Verwenden Sie weder Akku, noch die LITHIUM Gun in Bereichen über 65°C. Wichtiger Sicherheitsregeln für das Ladegerät Setzen Sie das Ladegerät keinesfalls Wasser... -
Seite 11: Handhabung
Jede LITHIUM Gun wird sofort einsatzfähig ausgeliefert, die komplette Ausrüstung besteht serienmäßig aus folgenden Komponenten: • LITHIUM Gun • 2x 36V Li-ion 3.9Ah Akkus • 36V Ladegerät • Anschlusskabel für das Ladegerät • Reaktionsarm HYTORC Seis GmbH Gallscheider Str. 9A 65281 Dörth 06747 5971-0 www.hytorc-seis.de 21.08.2015... -
Seite 12: Einstellungen
TORQUE ONLY o TORQUE AND ANGLE Um zwischen diesen Einstellungen zu wählen müssen Sie nur den Schalter am vorderen Ende des Griffstückes unterhalb des Getriebes zu verschieben. HYTORC Seis GmbH Gallscheider Str. 9A 65281 Dörth 06747 5971-0 www.hytorc-seis.de 21.08.2015... -
Seite 13: Anbringung Und Entnahme Des Akkus
• Falls das rote Licht blinken sollte liegt ein Defekt vor. (Es blinkt ebenso rot, wenn kein Akku vorhanden ist) • Nach vollständiger Aufladung leuchtet ein grünes Licht. • Der Akku kann nun entnommen und wieder verwendet werden. HYTORC Seis GmbH Gallscheider Str. 9A 65281 Dörth 06747 5971-0 www.hytorc-seis.de 21.08.2015... -
Seite 14: Netzdaten
Das Ladegerät ist auf 220V AC ausgelegt und mit einem Anschlusstecker für Deutschland und andere europäische Staaten versehen. Reaktionsarm Jede LITHIUM Gun wird serienmäßig mit einem Standard Reaktionsarm ausgeliefert. Dieser ist dafür ausgelegt beim Verschrauben entstehenden Kräften entgegenzuwirken. HYTORC Seis GmbH Gallscheider Str. 9A 65281 Dörth 06747 5971-0 www.hytorc-seis.de... -
Seite 15: Grundlegende Handhabung
Schraubfall übereinstimmen können Sie diese beibehalten. Andernfalls müssen Sie über die Menüführung die entsprechenden Einstellungen vornehmen. Setzen Sie nun die LITHIUM Gun auf den Schraubfall und betätigen Sie den Drücker, auf dem Display erscheint nun eine Sicherheitsabfrage. Dies dient dazu, dass der Bediener die 2. Hand aus dem Schraubbereich nimmt, um eine beliebige Taste unterhalb des Displays zu Betätigen, da erst im... -
Seite 16: Grundlegende Funktionsbeschreibung
Einstellung Drehmoment und Drehwinkel Drücken und halten der mittleren Taste zum Wechseln zwischen Drehmoment, Drehwinkel und Lösewinkel. Mit den beiden äußeren Tasten kann man nun die Einstellung entsprechend dem Schraubfall vornehmen. HYTORC Seis GmbH Gallscheider Str. 9A 65281 Dörth 06747 5971-0 www.hytorc-seis.de 21.08.2015... -
Seite 17: Anziehen Mit Drehwinkel
Drehmomentverschraubung Anziehen mit Drehmoment • Stellen Sie sich das die LITHIUM Gun und der Reaktionsarm sich in entsprechender Position zur Verschraubung befinden. • Überzeugen Sie sich davon, dass der Reaktionsarm an einem festen und geeigneten Objekt anliegt. • Betätigen Sie den Drücker und halten diesen betätigt, bestätigen Sie mit einer der 3 Display Tasten und beginnen Sie die Verschraubung. -
Seite 18: Lösen
• Stellen Sie die Drehrichtung zum Lösen ein. Das Drehmoment wird automatisch auf den Maximalwert gesetzt. • Stellen Sie sich das die LITHIUM Gun und der Reaktionsarm sich in entsprechender Position zur Verschraubung befinden. • Überzeugen Sie sich davon, dass der Reaktionsarm an einem festen und geeigneten Objekt anliegt. - Seite 19 Wartung Vorbeugende Maßnahmen • Luftschlitze sollten regelmäßig kontrolliert und gereinigt werden. • LITHIUM Gun regelmäßig reinigen und auf Beschädigungen kontrollieren • Verschlissene und beschädigte Komponenten umgehend ersetzen. HYTORC Seis GmbH Gallscheider Str. 9A 65281 Dörth 06747 5971-0 www.hytorc-seis.de 21.08.2015...
-
Seite 20: Anhang
Anhang LITHIUM Gun Blockdiagramm HYTORC Seis GmbH Gallscheider Str. 9A 65281 Dörth 06747 5971-0 www.hytorc-seis.de 21.08.2015... - Seite 21 HYTORC Seis GmbH Gallscheider Str. 9A 65281 Dörth 06747 5971-0 www.hytorc-seis.de 21.08.2015...
- Seite 22 HYTORC Seis GmbH Gallscheider Str. 9A 65281 Dörth 06747 5971-0 www.hytorc-seis.de 21.08.2015...
- Seite 23 HYTORC Seis GmbH Gallscheider Str. 9A 65281 Dörth 06747 5971-0 www.hytorc-seis.de 21.08.2015...
