Austausch eines defekten Heizelementes

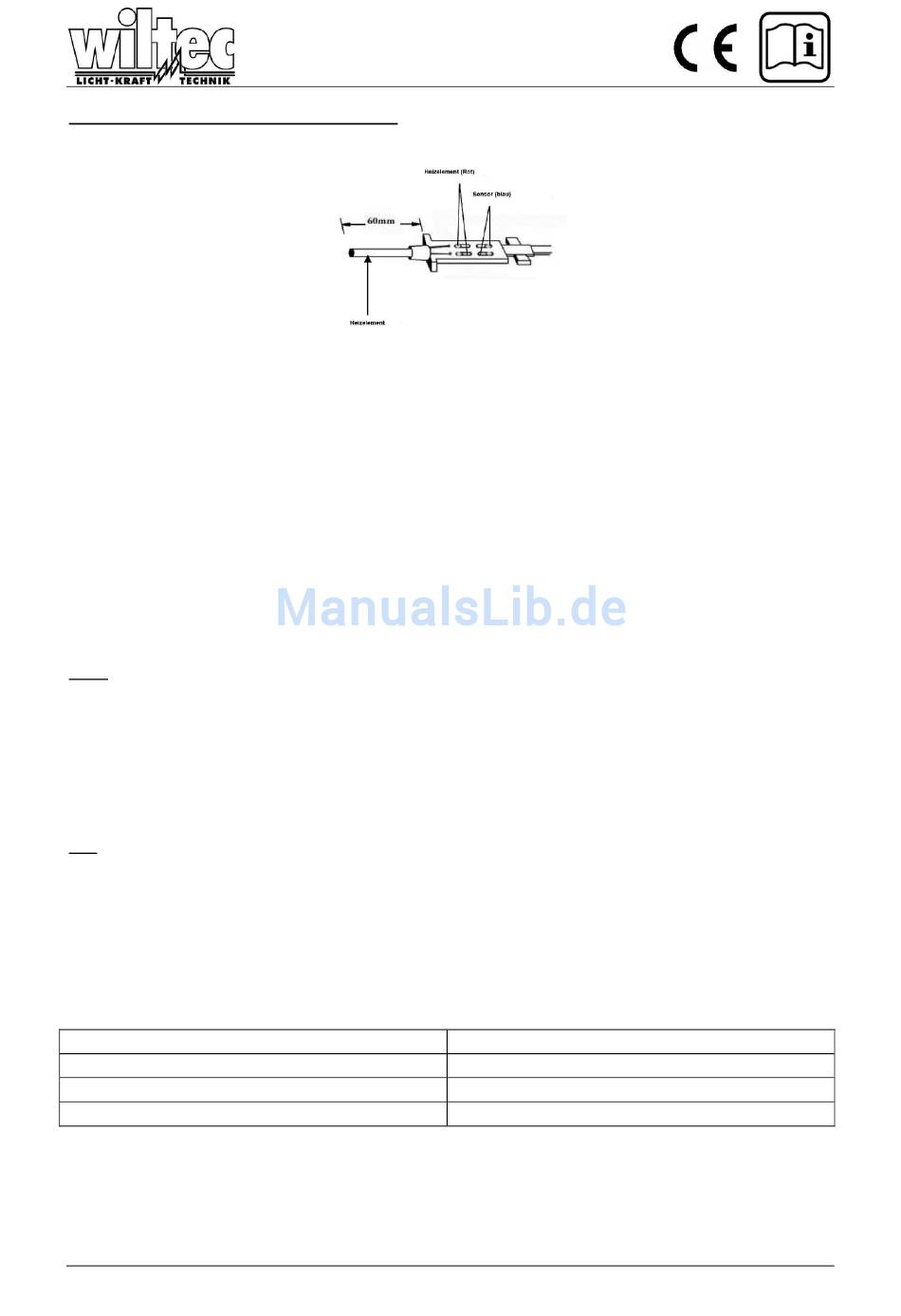

Bitte beachten Sie, dass die Abbildung die 936 A darstellt. Bei der 936 ist das Sensorkabel blau und weiß mit einer Wachsbeschichtung.
Um das Heizelement zu tauschen, führen Sie bitte folgende Arbeitsschritte aus:
1. Demontieren Sie das Handteil, wie im vorangegangenen Teil der Anleitung beschrie-
ben.
2. Entlöten Sie die Anschlüsse des Heizelementes (Rot) und die des Sensors (blau und/
oder weiß).
3. Sie können das alte Heizelement jetzt aus dem Lötkolben entfernen.
4. Lösen Sie die Metallverstärkung am oberen Teil des Heizelementes (nur 936).
5. Befestigen Sie die Metallverstärkung am oberen Teil des neuen Heizelementes (nur
936).
6. Führen Sie die Anschlüsse (Rot) des neuen Heizelementes durch die dafür vorgese-
hen Löcher der Platine.
7. Löten Sie die Anschlüsse an die entsprechenden Stellen der Platine. (Roter An-
schluss an roten Anschluss, blauen Anschluss an blauen Anschluss und so weiter.)
936A
§
Löten Sie den roten Anschluss des Heizelementes an das rote Kabel auf der Platine.
§
Löten Sie den zweiten roten Anschluss des Heizelementes an das blaue Kabel auf der Plati-
ne.
§
Löten Sie den blauen Anschluss des Heizelementes an das weiße Kabel auf der Platine.
§
Löten Sie den zweiten blauen Anschluss des Heizelementes an das grüne Kabel auf der Pla-
tine.
936
§
Löten Sie den roten Anschluss des Heizelementes an das rote Kabel auf der Platine.
§
Löten Sie den zweiten roten Anschluss des Heizelementes an das gelbe Kabel auf der Plati-
ne.
§
Löten Sie den blauen Anschluss des Heizelementes an das blaue Kabel auf der Platine.
§
Löten Sie den weißen Anschluss des Heizelementes an das schwarze Kabel auf der Platine.
Bevor Sie den Lötkolben wieder benutzen, sollten Sie folgende Messungen durchführen.
Zwischen Pol 4 & 2
Zwischen Pol 4 & 1
Zwischen Pol 5 & 1
Zwischen Pol 5 & 2
Wenn Sie bei einer der oben genannten Kombinationen einen Kurzschluss feststellen, dann wiederho-
len Sie bitte die Anweisungen zum Austausch eines Heizelements. Stellen Sie sicher, dass keine der
genannten Kombinationen zutrifft, bevor Sie den Lötkolben an die Station anschließen, da Sie sonst
das Risiko eingehen, die Station zu beschädigen.
© by WilTec Wildanger Technik GmbH
http://www.wiltec.info
∞
∞
∞
∞
Seite 10
