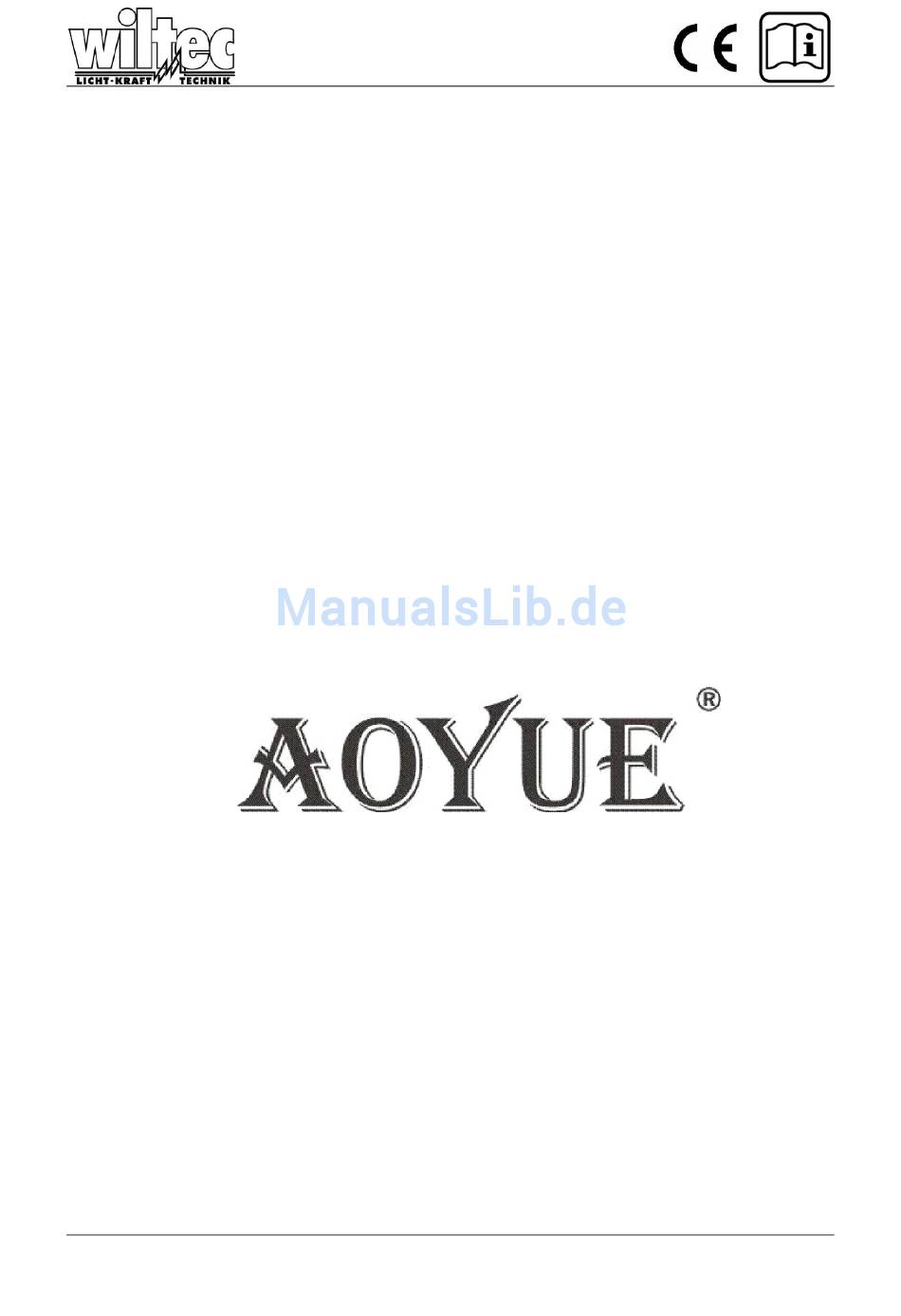

Bedienungsanleitung
INT 702A+
Dual Port Repairing System
ARTIKEL 90702A+
Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten.
Read and follow the operating instructions and safety information before using for the first time.
Avant la mise en service, lisez le mode d'emploi et les consignes de sécurité et respectez-les.
Technische Änderungen vorbehalten!
Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge-
ringfügig abweichen.
Aktualisierung der Dokumentation
Haben Sie Vorschläge zur Verbesserung oder haben Sie Unregelmäßigkeiten festgestellt, nehmen Sie
bitte Kontakt mit uns auf.
© by WilTec Wildanger Technik GmbH
Seite 1
http://www.aoyue.eu
http://www.wiltec.de
http://www.teich-tip.de
Werbung
Verwandte Anleitungen für aoyue INT 702A+
Inhaltszusammenfassung für aoyue INT 702A+
- Seite 1 Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge- ringfügig abweichen. Aktualisierung der Dokumentation Haben Sie Vorschläge zur Verbesserung oder haben Sie Unregelmäßigkeiten festgestellt, nehmen Sie bitte Kontakt mit uns auf. © by WilTec Wildanger Technik GmbH Seite 1 http://www.aoyue.eu http://www.wiltec.de http://www.teich-tip.de...
- Seite 2 Das Innere dieses Gerätes enthält keine durch Benutzer zu wartende Teile. Überlassen Sie Wartung, Abgleich und Reparatur qualifiziertem Fachpersonal. Im Falle eines Fremdeingriffs erlischt die 2- jährige Gewährleistungszeit! Bewahren Sie diese Bedienungsanleitung gut auf. © by WilTec Wildanger Technik GmbH Seite 2 http://www.aoyue.eu http://www.wiltec.de http://www.teich-tip.de...
- Seite 3 Für die Einhaltung ortsbezogener Sicherheits- und Einbaubestimmungen ist der Betreiber verantwortlich. (Fragen Sie eventuell einen Elektrofachmann) Bei einem eventuellen Ausfall des Gerätes dürfen Reparaturarbeiten nur durch einen Elektro- fachmann oder durch den WilTec-Kundendienst durchgeführt werden. © by WilTec Wildanger Technik GmbH Seite 3 http://www.aoyue.eu http://www.wiltec.de http://www.teich-tip.de...
- Seite 4 Produkt Description Die Aoyue InT702+ Dual Port Repairing System ist eine Arbeitsstation mit zwei unabhängig voneinan- der regulierbaren und programmierbaren Anschüssen. Die beiden Anschlüsse erlauben die gleichzei- tige Nutzung von zwei Lötkolben oder eine Kombination von Lötkolben und Tweezerhandgriffen oder einfach zwei Tweezern.
- Seite 5 Leistung Temperaturbereich 200°C – 480°C Heizelement Keramik Ausgangsspannung Lieferumfang 702A+Main Station (1x) B003A Lötkolben (1x) B1002A (1x) 2680 Lötkolben Stand** (1x) Netzkabel (1x) Gebrauchsanweisung (1x) **siehe Seite 7 „Lötkolben-Installation“ © by WilTec Wildanger Technik GmbH Seite 5 http://www.aoyue.eu http://www.wiltec.de http://www.teich-tip.de...
- Seite 6 • das Gerät ist in seine Halterung zurückzuführen und muss abgekühlt sein, bevor es eingela- gert wird; • dass Gerät sollte nicht unbeaufsichtigt gelassen werden, wenn es eingeschaltet ist. © by WilTec Wildanger Technik GmbH Seite 6 http://www.aoyue.eu http://www.wiltec.de http://www.teich-tip.de...
- Seite 7 Schließen Sie den Lötkolben an die Station an. Platzieren Sie den Lötkolben an den Auflagenstand. Schließen Sie das Kabel der Tweezers an die Station an. Platzieren Sie die Entlötpistole in den Halter. © by WilTec Wildanger Technik GmbH Seite 7 http://www.aoyue.eu http://www.wiltec.de http://www.teich-tip.de...
- Seite 8 2- Port B Temperatur Display 3- Port B Funktionsschalter 4- Port A Funktionsschalter 5- Port B Temperatur Kontrollschalter 6- Port A Temperatur Kontrollschalter 7- Port A Auffanggefäß 8- Port B Auffanggefäß © by WilTec Wildanger Technik GmbH Seite 8 http://www.aoyue.eu http://www.wiltec.de http://www.teich-tip.de...
- Seite 9 Warten Sie, bis sich die Tweezer vollständig abgekühlt haben, bevor sie das Gerät an den Ort der Aufbewahrung bringen. Notes: • Empfohlene Löttemperatur 315 bis 320C Standardarbeiten und 340 bis 370C für bleifreies Löten. © by WilTec Wildanger Technik GmbH Seite 9 http://www.aoyue.eu http://www.wiltec.de http://www.teich-tip.de...
- Seite 10 50 Grad erhöhen. Drücken Sie also die Taste bis „050“ erreicht ist. Um den Wert zu halten, drücken und halten Sie die Port B Funktionstaste („3“ Schalttafel) © by WilTec Wildanger Technik GmbH Seite 10 http://www.aoyue.eu http://www.wiltec.de http://www.teich-tip.de...
-
Seite 11: Pflege Und Wartung
Setzen Sie die neue Spitze ein. Sitzt die Spitze vollständig auf dem Lötkolben (auch im Falle von Beschädigung), erscheint auf dem Display die Anzeige „PLUG“. Dies bedeutet, dass es ein Problem mit den Kontakten des Lötkolbens oder der Spitze gibt. © by WilTec Wildanger Technik GmbH Seite 11 http://www.aoyue.eu http://www.wiltec.de http://www.teich-tip.de... - Seite 12 Anschrift Deutschlandvertrieb: WilTec Wildanger Technik GmbH Königsbenden 12 / 28 D-52249 Eschweiler Anschrift Hersteller: AOYUE TONGYI ELECTRONIC EQUIPMENT FACTORY Jishui Industrial Zone, Nantou, Zhongshan City, Guandong Province, P.R. China http://www.aoyue.com Wichtiger Hinweis: Nachdruck, auch auszugsweise, und jegliche kommerzielle Nutzung, auch von Teilen der Anleitung, nur mit schriftlicher Genehmigung, der Wiltec Wildanger Technik GmbH.
-
Seite 13: Eg-Konformitätserklärung
