Bedienungsanleitung
Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten.
Dieses Handbuch soll den Techniker mit dem ordnungsgemäßen Betrieb und Wartung der
Ausrüstung vertraut machen. Die „Pflege und Sicherheitsvorschriften" erläutern die
Gefahren jeder Art von Löten oder Nacharbeiten. Bitte lesen Sie sie sorgfältig und
beachten Sie die Richtlinien, um die Nutzung zu maximieren und das Verletzungsrisiko
und Unfälle zu minimieren.
Aufbau der Station
(Illustrationen 1-2)
Produktbeschreibung
Packungsinhalt
Sicherheitsvorschriften
Funktionen und Eigenschaften
Bedienungsanleitung der Schalttafel
Arbeiten mit der Lötstation
Einleitende Maßnahmen
Temperaturregelung
Digitalanzeige
Quick Jump - Menü
AOYUE
Int9378
Lötstation
Inhalt

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für aoyue Int9378

Inhaltszusammenfassung für aoyue Int9378

  • Seite 1 AOYUE Bedienungsanleitung Int9378 Lötstation Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten. Dieses Handbuch soll den Techniker mit dem ordnungsgemäßen Betrieb und Wartung der Ausrüstung vertraut machen. Die „Pflege und Sicherheitsvorschriften“ erläutern die Gefahren jeder Art von Löten oder Nacharbeiten. Bitte lesen Sie sie sorgfältig und beachten Sie die Richtlinien, um die Nutzung zu maximieren und das Verletzungsrisiko und Unfälle zu minimieren.

  • Seite 2: Produktbeschreibung

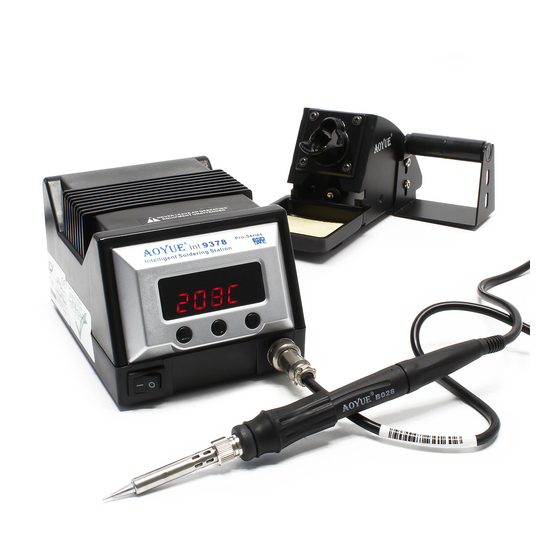

    Anleitung für den Austausch der Lötkolbenspitzen PRODUKTBESCHREIBUNG Bei der AOYUE Int9378 handelt es sich um eine hochentwickelte Lötstation mit 60 Watt Heizkraft, ausgestattet mit einem schnell heizbaren keramischen Heizelement für eine. schnelle Wärmerückgewinnung. Das Design der separaten Lötkolbenspitzen und des Heizelementes bieten Kosteneffizienz sowie leichten Austausch der Spitzen.

  • Seite 3: Spezifikationen

    Keine heißen Teile berühren Keine metallischen Teile nahe der Lötkolbenspitze berühren • Nehmen Sie das Gerät vom Stromnetz, wenn Sie es über einen längeren Zeitraum nicht benutzen Schalten Sie das Gerät während Pausen ab, wenn möglich • Verwenden Sie nur Originalteile zum Austausch Bevor Sie Teile austauschen, schalten Sie das Gerät ab und lassen Sie es abkühlen •...

  • Seite 4: Vorgehensweise Zur Bedienung

    VORGEHENSWEISE ZUR BEDIENUNG ACHTUNG: • Das Gerät sollte auf einer stabilen flachen Fläche und die Hitze erzeugenden Bestandteile in den dafür vorgesehenen Halterungen platziert sein • Alle Schalter sollten ausgeschaltet sein (OFF) • Alle Anschlüsse sollten gesichert sein WICHTIG: Siehe auch unter „Anleitung Schalttafel“ A.

  • Seite 5: Eigenschaften Des Schnellen Menüwechsels (Quick Jump)

    Drücken und halten Sie die SET-Taste um in den Konfigurationsmodus zu gelangen. Warten Sie, bis das Display eine Zahl mit der Vorsilbe „A“ anzeigt, was bedeutet, dass das System konfiguriert wird. Die Angabe „A000“ bedeutet, dass das System sich im neutralen Status befindet. Drücken Sie die Regelungstasten increase/decrease für eine Einstellung nach oben bzw.

  • Seite 6: Schlafmodus

    E. SCHLAFMODUS Der Lötkolben ist mit einem Vibrationssensor ausgestattet. Wenn er nicht bewegt wird, beginnt das Gerät damit, einen Countdown herunter zu zählen. Auf dem Display erscheint ein „d“, um anzuzeigen, dass das System sich in den Schlafmodus begibt. Ist dieser Vorgang abgeschlossen, zeigt das Display „----„.

  • Seite 7: Pflege Und Wartung

    Schalten Sie das Gerät ein und halten Sie die SET-Taste gedrückt. Warten Sie, bis die Anzeige des Displays „A###“ erscheint, drücken Sie dann wiederholt die SET-Taste bis „C°“ bzw. „F°“ erscheint. Diese Anzeige bedeutet, dass Sie nun die Temperatureinheit einstellen können. „C°“...

  • Seite 8: Anleitung Zur Problemlösung

    • Benutzen Sie niemals eine Feile, um etwaige Rückstände zu entfernen! • Verbleibende Rückstände, wie etwa gelbe Verfärbungen, können nun mit Isopropanol-Alkohol entfernt werden. ANLEITUNG ZUR PROBLEMLÖSUNG Problem 1: Das Gerät hat keinen Strom. Ist das Gerät eingeschaltet? Überprüfen Sie die Sicherung, tauschen Sie sie gegebenenfalls. aus. Überprüfen Sie den Netzstecker, sind die Anschlüsse fehlerhaft? Ist das Gerät ordnungsgemäß...
  • Seite 9 Hersteller: AOYUE INTERNATIONAL LIMITED Jishui Industrial Zone, Nantou, Zhongshan City, Guangdong Province, P.R.China http://www.anoyue.com...

  • Seite 10: Eg-Konformitätserklärung

    Declaration of Conformity / Declaration de Conformity (gemäß den Richtlinien 2014/30/EU EMC-Richtlinie) Firma / Company / Société WilTec Wildanger Technik GmbH Koenigsbenden 12 52249 Eschweiler, Deutschland erklärt, dass das Produkt: Aoyue Lötstationen Type: 474A+,474A++,701A+,701A++,738+,850, 850C,852,852A+,852A++,857A++,906,906C, 932,968A+,2703A+,6028,998,936,936A,937,937+, 950,2930,3210,3233 Verwendungszweck: Löt- und entlötarbeiten mit den folgenden EG-Rats-Richtlinien übereinstimmt:...
  • Seite 11 Declaration of Conformity / Declaration de Conformity (gemäß den Richtlinien 2014/35/EU LVD-Richtlinie) Firma / Company / Société WilTec Wildanger Technik GmbH Koenigsbenden 12 52249 Eschweiler, Deutschland erklärt, dass das Produkt: Aoyue Lötstationen Type: 474A+,474A++,701A+,701A++,738+,850, 850C,852,852A+,852A++,857A++,868, 906,906C,932,968A+,2703A+,6028+,868A, 998,936,936A,937,950,2930,3210,3233,9378 Verwendungszweck: Löt- und Entlötarbeiten mit den folgenden EG-Rats-Richtlinien übereinstimmt:...
