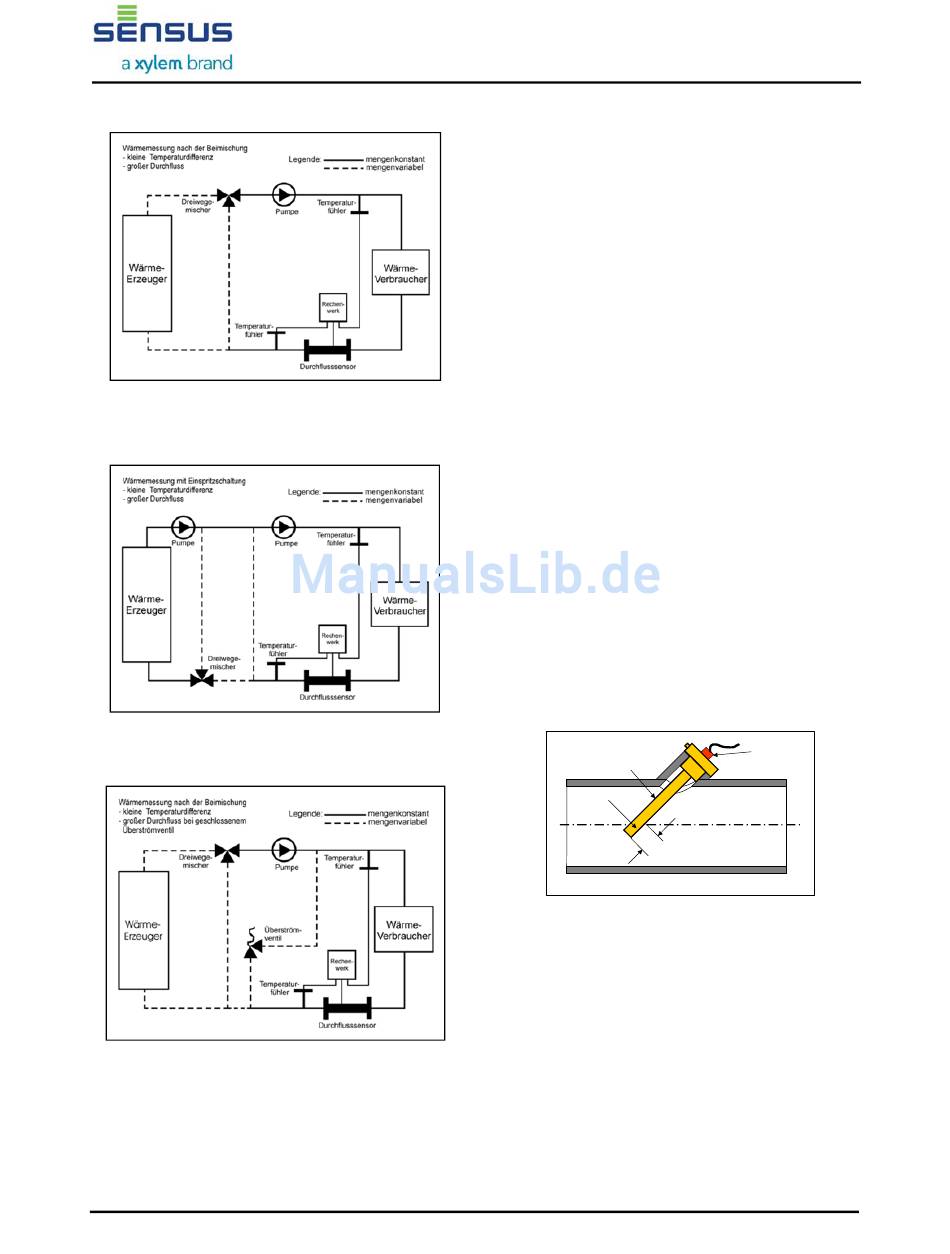

Einbaubeispiele:
Bild 1: Messung nach der Beimischung
Bild 2: Messung bei Einspritzschaltung
Bild 3: Messung mit Überströmventil
M H 4210 DE PolluStat, Seite 4
Kältezähler PolluStat
Einbau- und Betriebsanleitung
4.2 Einbau der Temperaturfühler
Der PolluStat wird mit separat zugelassenen
Temperaturfühlerpaaren Typ Pt 500 betrieben.
Der zu verwendende Typ ist auf der Rechen-
werksvorderseite vermerkt.
In Deutschland müssen bei Zählern bis zu einem
Nenndurchfluss von einschließlich q
die
Temperaturfühler,
Richtlinie
TR K 9
der
Wärmeträgermedium eingebaut werden. Hierzu
empfehlen
wir
unsere
Temperaturfühleraufnahme M 10 x 1 oder
komplette
Einbausätze
Passstück und Anschlussverschraubungen (siehe
Datenblatt LH 4110 DE). Diese Kugelhähne sind
kompatibel
zu
dem
L = 45 mm / D = 5,2 mm.
Als allgemeine Einbaurichtlinie kann die EN 1434-
2 herangezogen werden.
Bei Verwendung von Sensus-Temperaturfühlern
der Baulängen 100 mm und 150 mm ist der
messaktive Teil ca. 10 bis 15 mm gemessen von
der
Temperaturfühlerspitze
möglichst in der Rohrleitungsmitte befinden. Für
diese Typen wird folgender Einbau empfohlen:
Nennweiten ≤ DN 50*: Montage der Tempera-
turfühler im 45°-Winkel (s. Bild 4).
* ≤ DN 50 auch Einbau im Rohrbogen möglich
Tauchhülse
Messaktiver Teil
ca. 10 - 15 mm
Bild 4: Exemplarische Darstellung
für Nennweiten ≤ DN 50
3
6 m
/h
p
gemäß
technischer
PTB,
direkt
in
das
Kugelhähne
mit
inkl.
zusätzlichem
Temperaturfühlertyp
und
muss
sich
Tempera -
turfühler
