Montage der Halterungen am
Bauwerk
Falls eine Türabdeckung montiert werden soll, siehe
Seite 12. Die Halterung mit der Seite mit der längeren
Lasche am Schienenrücken anschrauben (siehe auch
Bild 2).
Der Befestigungspunkt am Bauwerk liegt höher als
der an der Schiene. In Ausnahmefällen kann eine
Halterung auch gedreht montiert werden.

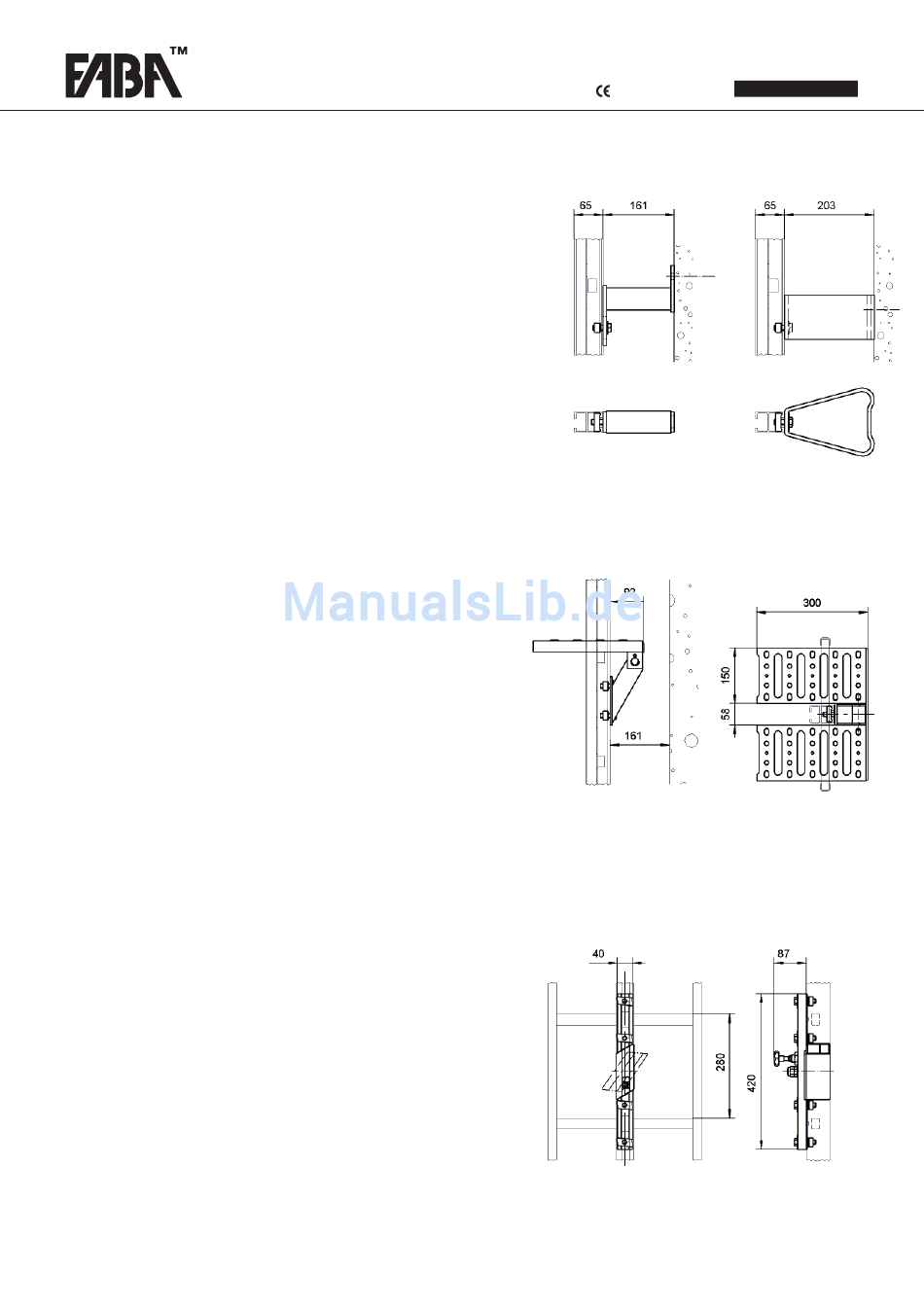

Siehe Bild 7.
Ruhepodest
Das Ruhepodest wird mit seiner Halterung von hinten
an den Schienenrücken montiert (siehe auch Bild 2).
Die Höhe wird so ausgerichtet, dass das ausgeklappte
Podest horizontal auf der Trittfläche der Sprosse auf-
liegt.
Siehe Bild 8.
Ein- und Ausführung
Die Ein- und Ausführung muß sich mittig zwischen
zwei Sprossen befinden und wird nachträglich mit Hilfe
einer Schneidschablone eingebaut.
Hierzu ist aus dem Mittelholm ein Ausschnitt unter
Beachtung der Anleitung für die Schneidschablone zu
entnehmen.
Siehe Bild 9.
Zur Befestigung der Ein- und Ausführung an der
Schiene siehe Bild 2.
8
MONTAGEANLEITUNG
ST EI G SC HU TZ
S Y S T E M A L 2
0158
Bild 7
Bild 8
Bild 9
