ST EI GS C H U T Z
S Y S T E M A L 2
Feste Sperre
Wird oben oder unten in einer Steigschutzanlage
montiert. Die Anbringung erfolgt im zweiten
Viereckloch vom Schienen-Ende. Die Schraube mit
Unterlegscheibe von vorne im Schienenschlitz und
durch das Viereckloch und das komplette Profil durch-
führen, danach die zweite Unterlegscheibe auf das
Gewindeteil im Schienenrücken aufsetzen und die
Sicherungsmutter mit max. 40 Nm anziehen.
Siehe Bild 4.
Stoßverbinder
Die Stossverbindung wird im Profilrücken angeordnet.
Die Rechtecklasche in der hinteren Kammer des
Profils einsetzen und mit den zwei Schrauben mit der
zweifach gekrümmte Gegenlasche verschrauben. Die
Klemmung erfolgt auf die hinteren Profillippen. Bei der
Verbindung von Leiterteilen stützt sich die gekrümmte
Lasche auf die darunter liegende Sprosse und wird
somit in der optimalen Stelle positioniert. Bei der
Verbindung von Schienen (ohne Sprosse) ist darauf zu
achten dass die Klemmung zentriert auf den
Schienenstoss erfolgt. Die Schrauben mit 60 Nm
anziehen.
Siehe Bild 5.
Stoßabdeckung (Option)
Die Stoßabdeckung wird an den Seitenführungen am
Leiterstoß montiert. Dazu die Klammer mit starrem
Haken von oben auf den Führungszapfen aufstecken,
eindrehen und den flexiblen Haken einschnappen las-
sen. Die Abdeckung von außen über die
Seitenholmprofile schieben, bis die Schenkel einra-
sten.
Siehe Bild 6.
MONTAGEANLEITUNG
0158

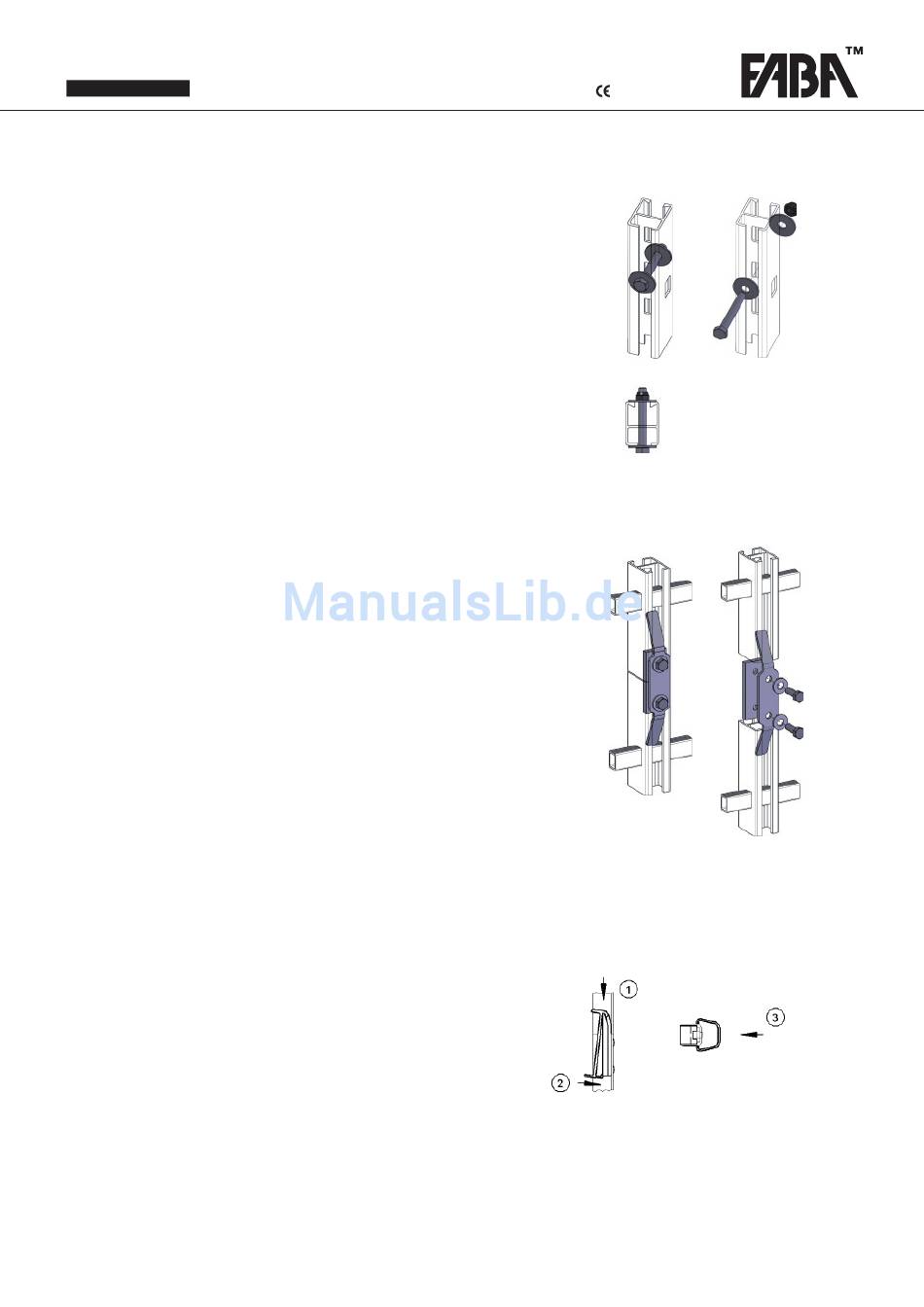

Bild 4
Bild 5
Bild 6
