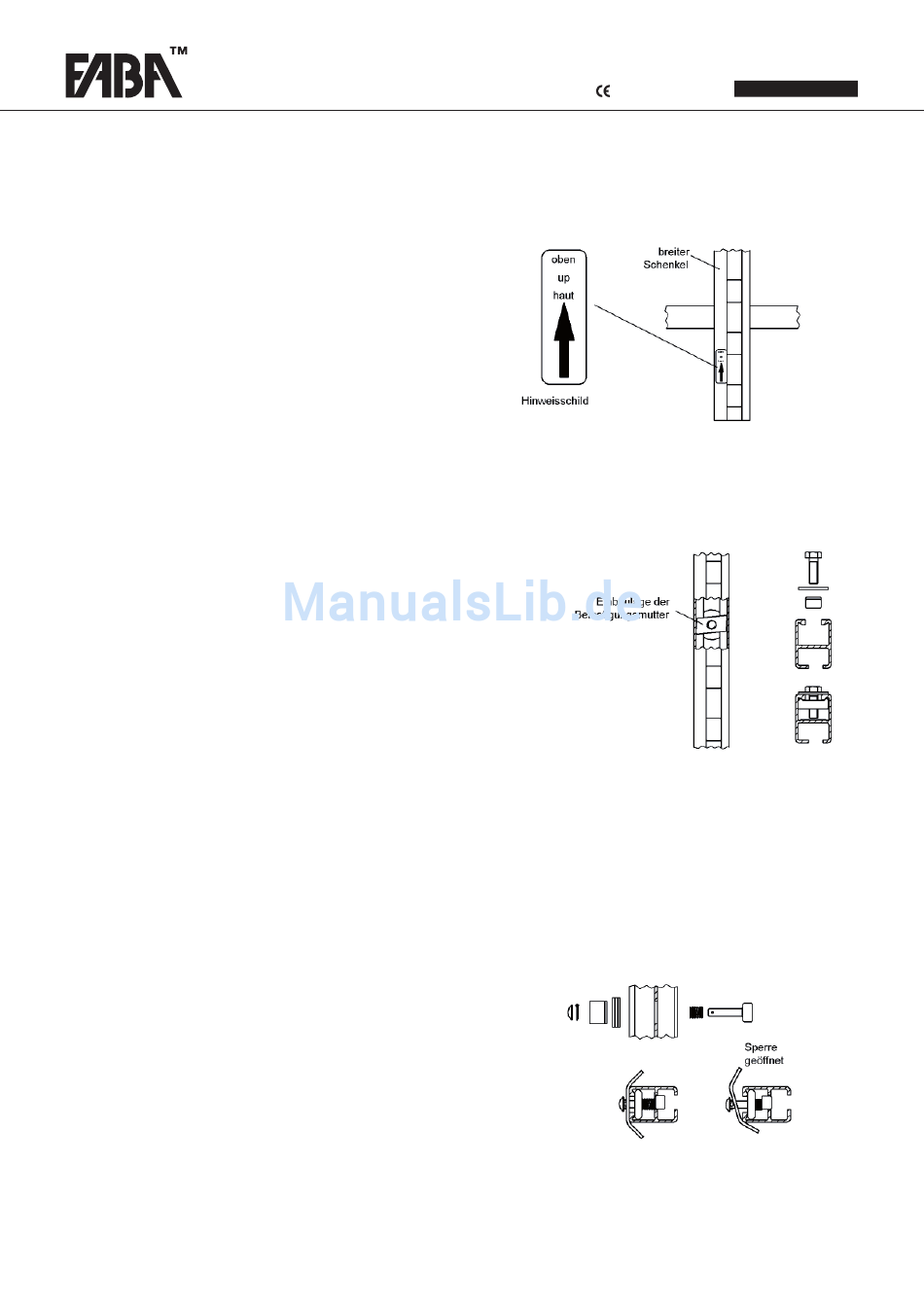

Lage der FABA™ Steigschutz-
schiene bzw. -leiter
Die FABA™ Steigschutzschiene ist unsymmetrisch.
Bei der Montage unbedingt auf die Lage der
Schenkel und des Schildes achten (breiter Schenkel
liegt links, Pfeil zeigt nach oben).
Siehe Bild 1.
Leiter und Schiene:
Montage von Anbauteilen
Mit der Befestigungsmutter werden Anbauteile, z.B.
Halterungen, von hinten am Schienenrücken befe-
stigt. Sie ist so geformt, daß sie an jeder beleibigen
Stelle der Schiene durch den hinteren Schlitz einge-
führt werden kann. Sie wird durch Drehen arretiert
und handfest auf das Schrauben-ende vormontiert.
Auf korrekte Einbaulage achten.
Siehe Bild 2.
Lösbare Sperre
Die lösbare Sperre kann alle 70 mm in der FABA™-
Steigschutzschiene montiert werden. Die Platte durch
den hinteren Schlitz in die Schiene einführen, den
Bolzen mit Feder durch den vorderen Schlitz, das
Fenster im Steg und durch die Platte stecken. Die
Lasche von hinten auf den Bolzen schieben und mit
Splint sichern, als Schutz eine Metallkappe aufdrücken.
Siehe Bild 3.
6
MONTAGEANLEITUNG
ST EI G SC HU TZ
S Y S T E M A L 2
0158
Bild 1
Bild 2
Bild 3
