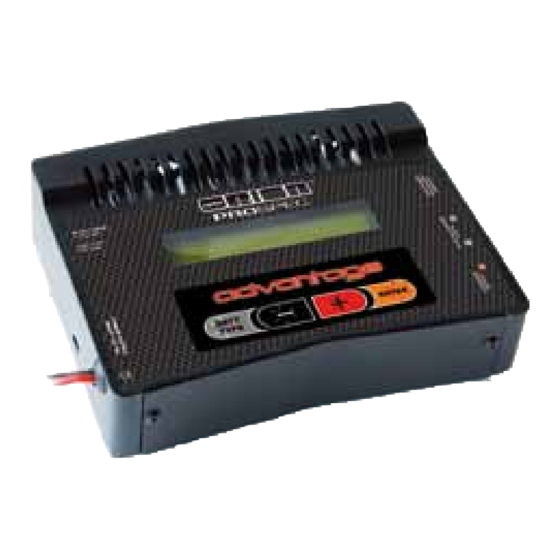

Inhaltszusammenfassung für Team Orion Advantage Pro
- Seite 1 PROSPEC INSTRUCTION MANUAL ENGLISH | GERMAN | FRENCH | ITALIAN | JAPANESE...
-
Seite 2: Inhaltsverzeichnis
Troubleshooting ..........................28 Warnings ............................30 Warranty ............................31 Specifications ..........................32 Crocodile Clips Balancing Harness SLPB 2mm Balancing Wires Charge Leads Notes ............................... 33 for Power Source XH type (green/blue) with Crocodile Clips (red/black) (red/black) Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 3: Charger
Race Spec Panel: Power supply leads (arrow) Rear twin cooling fans - Batt Type Power Supply Connection Charger and various - Decrease (-) connections available - Increase (+) Pictures show Race Spec charger - Enter Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 4: Introduction
Introduction Power Source Thank you for choosing Team Orion’s Advantage Race Connect the charger to a stable 10-15VDC power source charger. This charger features the latest developments (power supply, car battery, etc.), respecting the polarities, in battery charging technology. It is designed to charge red is positive (+) and black is negative (-).Make sure... -
Seite 5: Battery Connection
Charging current Delta peak setting or balancing ON/OFF (depending on the type of battery selected) Car battery connection Connection of a battery with external (with SLPB balancing wire) balancing connector Pictures show Race Spec charger Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 6: Keys
INCREASE + key: Battery internal resistance display increases the value of the selected setting, change mode ENTER key: save parameter, start or Interrupt actual function, return LiPo/LiFe individual cell voltage display to main screen Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 7: Charge Mode
Use settings compatible with your battery, always follow the battery manufacturer’s indications. 1. Press the ENTER key, the memory profile selection will blink; use the + or - keys to select the memory profile you wish to use, from 1 to 10. Team Orion Advantage Pro Spec www.teamorion.com... - Seite 8 Only change this Note: Only disable balancing if you understand the underlying risks and disadvantages. setting if you are an experienced user. Team Orion Advantage Pro Spec www.teamorion.com...
-
Seite 9: Charging The Battery
Press the BATT TYPE key to display the battery internal resistance or individual cell voltage (only for the charger can cool down. After a brief interruption the charge will resume and continue normally. LiPo/LiFe with balancing connector). Press the ENTER key to go back to the charge screen Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 10: Modifying The Discharge Settings
Note: Depending on the conditions of use, the charger thermal protection might activate so that the modify this setting if you are an experienced user. charger can cool down. After a brief interruption the discharge will resume and continue normally. Team Orion Advantage Pro Spec www.teamorion.com... - Seite 11 A battery average discharge voltage indicates the power output of the battery at a determined di- scharge rate. A battery with a higher value will be more powerful than a battery with a lower value (if tested and used in the same conditions). Team Orion Advantage Pro Spec www.teamorion.com...
-
Seite 12: Cycle Mode
ENTER key. The battery check will be displayed. Note: depending on the conditions of use, the charger thermal protection might activate so that the charger can cool down. After a brief interruption the charge or discharge will resume and continue normally. Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 13: Storage Charge Mode
With LiPo and LiFe batteries, the battery will be recharged and balanced to 3.85V/cell for LiPo and 3.3V/cell for LiFe. If the voltage is above 3.85V/cell for LiPo and 3.3V/cell for LiFe, the storage charge will stop as there is enough energy stored inside the batteries for a safe storage. Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 14: Extra Functions
ENTER key to go back to the storage screen. Note: depending on the conditions of use, the charger thermal protection might activate so that the charger can cool down. After a brief interruption the charge/discharge will resume and continue normally. Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 15: Troubleshooting
Indicates that the charger is overheating. Wait for the battery is connected and functional. charger to cool down and resume function, modify your settings (lower charge or discharge amps) or relocate, ventilate the charger to improve cooling. Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 16: Warnings
• Always setup the charger parameters according to your batteries manufacturer specifications. Team Orion guarantees this product to be free from manufacturing and workmanship defects. The • This charger is only designed to charge LiPo or LiFe batteries with 1 to 6 cells and NiMH or NiCd warranty does not cover incorrect installation, components worn by use, or any other problem resulting batteries with 1 to 16 cells. -
Seite 17: Specifications
Adjustable 0.2-10A (variable with number of cells,75W max) Discharge Cut-off Voltage: Adjustable User Profile Memory: Display: Laser Blue LCD Multi-Protection System: Input and output reverse polarity protection Input Voltage: 10-15 VDC Dimensions: 155x120x50mm Weight: 702gr Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 18: Packungsinhalt
Fehlersuche ............................. 60 Warnungen ............................62 Garantie ............................63 2 Krokodilklemmen 1 Balancer Adapter 2 SLPB 2mm Balancer Kabel 2 Ladekabel mit Technische Daten ..........................64 für die Stromquelle (grün/blau) Krokodilklemmen Notizen ............................65 (rot/schwarz) (rot/schwarz) Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 19: Das Ladegerät
Anschlusskabel für Rückseite mit zwei - Batt Type die Stromquelle (Pfeil) Ventilatoren Anschluss an die Anschluss der Kabel - Vermindern (-) Stromquelle ans Gerät - Erhöhen (+) Pictures show Race Spec charger - Enter Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 20: Einleitung
Einleitung Anschluss an die Stromquelle Vielen Dank, dass Sie sich für den Team Orion Clubman Verbinden Sie das Ladegerät mit einer stabilisierten LiPo Edition Lader entschieden haben. Dieses Gerät ist 10-15V DC Stromquelle (Netzgerät, Autobatterie mit der neusten Ladetechnologie ausgestattet. -
Seite 21: Anschluss Eines Akkus
Anzahl Zellen Kapazität Ladestrom Delta Peak- oder Balancer-Einstellung ON/OFF (abhängig vom gewählten Akku-Typ) Anschluss eines LiPo-Akkus für Autos Anschluss eines Akkus mit dem (mit SLPB Balancer Kabel) Balancer Adapter Pictures show Race Spec charger Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 22: Bedienfelder
(nützlich, um Probleme mit der Stromquelle zu erkennen) Vergrössern + Taste: Erhöht den gewählten Wert Anzeige des Innenwiderstands ENTER Taste: Zum nächsten Parameter wechseln, aktuelle Funktion starten/stoppen, zurück zum Hauptmenu Anzeige der individuellen Zellspannung bei LiPo und LiFe Akkus Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 23: Lade-Modus
Speicherposition gespeichert. Verwenden Sie nur Werte, die mit Ihrem Akku kompatibel sind und befolgen Sie die Anweisungen des Akku-Herstellers. 1. Drücken Sie ENTER. Der Speicherplatz blinkt. Verwenden Sie + und -, um den gewünschten Speicherplatz von 1 bis 10 zu bestimmen. Team Orion Advantage Pro Spec www.teamorion.com... - Seite 24 Ladestrom wird den Akku schneller laden, aber er kann überhitzen und bei zu hohem Strom Achtung: Schalten Sie das Balancen nur aus, wenn Sie die Gefahren und Nachteile kennen. Schaden nehmen. Ändern Sie diese Einstellung deshalb nur, wenn Sie ein erfahrener Anwender sind. Team Orion Advantage Pro Spec www.teamorion.com...
-
Seite 25: Den Akku Laden
Bemerkung: Je nach äusseren Bedingungen kann der Lader den Hitzeschutz einschalten, damit (nur für LiPo/LiFe mit eingestecktem Balancer-Kabel) anzuzeigen. Drücken Sie ENTER, um wieder er abkühlen kann. Nach einem kurzen Unterbruch wird der laufende Vorgang wieder fortgesetzt. zum Lademenu zu gelangen. Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 26: Entlade-Einstellungen Verändern
Bemerkung: Eine zu tiefe Abschaltspannung kann den Akku beschädigen. Verändern Sie diesen Bemerkung: Je nach äusseren Bedingungen kann der Lader den Hitzeschutz einschalten, damit Wert nur, wenn Sie ein erfahrener Anwender sind. er abkühlen kann. Nach einem kurzen Unterbruch wird der laufende Vorgang wieder fortgesetzt. Team Orion Advantage Pro Spec www.teamorion.com... - Seite 27 Bedingungen getestet). Durchschnitts-Entladespannung Die Durchschnitts-Entladespannung gibt Aufschluss über die Leistungsabgabe eines Akkus bei einem bestimmten Entladestrom. Ein Akku mit einem höheren Wert ist leistungsfähiger als ein Akku mit einem tieferen Wert (unter gleichen Bedingungen getestet). Team Orion Advantage Pro Spec www.teamorion.com...
-
Seite 28: Formatierungsmodus
Akku angeschlossen haben, drücken und halten Sie die ENTER bis der Battery Check Bildschirm erscheint. Bemerkung: Je nach äusseren Bedingungen kann der Lader den Hitzeschutz einschalten, damit er abkühlen kann. Nach einem kurzen Unterbruch wird der laufende Vorgang wieder fortgesetzt. Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 29: Lagerungsfunktion
LiPo und LiFe Akkus werden geladen, mit der Balancer-Funktion behandelt (bis zu 3.85V/Zelle für LiPo und 3.3V/Zelle für LiFe). Wenn die Spannung über 3.85V bzw. 3.3V/Zelle liegt, stoppt der Vorgang, da genug Energie im Akku gespeichert ist, um diesen sicher zu lagern. Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 30: Zusatzfunktionen
LiFe mit eingestecktem Balancer-Kabel) anzuzeigen. Drücken Sie ENTER, um zum Lagerungs-Menu zu gelangen. Bemerkung: Je nach äusseren Bedingungen kann der Lader den Hitzeschutz einschalten, damit er abkühlen kann. Nach einem kurzen Unterbruch wird der laufende Vorgang wieder fortgesetzt. Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 31: Fehlersuche
Der Lader ist zu warm. Warten Sie, bis er abkühlt. Ver- und dessen Funktion. wenden Sie gegebenfalls andere Einstellungen (tieferer Lade-/Entladestrom) oder laden Sie an einem kühleren Ort bzw. belüften Sie den Lader besser. Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 32: Warnungen
• Vergewissern Sie sich, dass Sie die Anweisungen des Akku-Herstellers befolgen. Team Orion garantiert, dass dieses Produkt frei ist von Herstellungsfehlern. Die Garantie deckt keine • Dieser Lader lädt nur Akkus des Typs NiMH und NiCd mit 1 bis 16 Zellen sowie LiPo und LiFe Beschädigung durch falsche Installation, Schäden durch Gebrauchsabnützung oder andere Probleme... -
Seite 33: Technische Daten
5A/11-16 Zellen NiCd/NiMh – 5S-6S LiPo/Life Balancing: einstellbar on/off Delta Peak: einstellbar 0-20mV/Zelle Entladestrom: einstellbar 0.2-10A (je nach Anzahl Zellen, 75W max) Entladeschlussspannung: einstellbar Speicherprofile: Display: LCD (Laser-Blau) Multi-Sicherheits-System: Eingangs- und Ausgangs-Verpolungsschutz Eingangsspannung: 10-15 VDC Abmessungen: 155x120x50mm Gewicht: 702g Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 34: Contenu De La Boîte
Mises en garde ..........................94 Garantie ............................95 Pinces crocodiles Adaptateur pour 2x adaptateur Câbles de charge Spécifications ..........................96 pour l’alimentation équilibrage type XH d’équilibrage 2mm avec pinces crocodiles Notes ............................... 97 (rouge/noir) (vert/bleu) (rouge/noir) Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 35: Chargeur
3 Connecteur adaptateur pour équilibrage Touches : Câble d‘alimentation Double ventilateur de - Touche BATT TYPE refroidissement Connexion de Connexions - Touche DIMINUER – l’alimentation possibles - Touche AUGMENTER + - Touche ENTER Pictures show Race Spec charger Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 36: Introduction
Son concept est basé sur la que l’alimentation est assez puissante pour charger la technologie Team Orion championne du monde. batterie dans les conditions désirées. La puissance nécessaire est obtenue en multipliant la tension de la... -
Seite 37: Connexion De La Batterie
Réglage du delta-peak ou équilibrage activé/désac- tivé (selon le type de batterie) Connexion d’une batterie LiPo pour Connexion d’une batterie LiPo avec voiture (avec câble d’équilibrage SLPB) adaptateur d’équilibrage Pictures show Race Spec charger Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 38: Touches
Touche AUGMENTER + : augmente la valeur du paramètre actuel, changer de mode Affichage résistance interne Touche ENTER : valide le paramètre, démarre ou interromps la fonction sélectionnée, retour à l’écran principal Affichage tensions individuelles LiPo/LiFe Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 39: Mode Charge
1. Pressez la touche ENTER, la sélection de la mémoire clignote ; utilisez les touches + ou – pour sélectionner la mémoire à utiliser (1 à 10). Team Orion Advantage Pro Spec www.teamorion.com... - Seite 40 Le courant de charge est automatiquement adapté en relation avec le réglage de capacité. Un courant ainsi que les désavantages. de charge plus élevé charge la batterie plus rapidement, mais il peut aussi la faire surchauffer et l’endommager. Ne modifiez ce paramètre que si vous êtes un utilisateur expérimenté. Team Orion Advantage Pro Spec www.teamorion.com...
-
Seite 41: Charge De La Batterie
(mAh), tension de crête de la batterie (seul. NiMH/NiCd) et la tension finale de la batterie. le chargeur résume automatiquement la fonction en cours. Pressez la touche ENTER pour retourner à l’écran de charge. Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 42: Modification Des Paramètres De Décharge
Attention: Modifier la tension de coupure par défaut peut endommager la batterie, ne le faites le chargeur puisse se refroidir. Dès qu’une température de fonctionnement optimale est atteinte, que si vous êtes un utilisateur expérimenté. le chargeur résume automatiquement la fonction en cours. Team Orion Advantage Pro Spec www.teamorion.com... - Seite 43 Une batterie avec une tension moyenne plus élevée aura plus de puissance par rapport à une batterie avec une tension moyenne plus faible (pour autant que le test et l’utilisation soient faits dans les mêmes conditions). Team Orion Advantage Pro Spec www.teamorion.com...
-
Seite 44: Mode Cycle
Note : selon les conditions d’utilisation, la protection thermique du chargeur peut s’activer afin que le chargeur puisse se refroidir. Dès qu’une température de fonctionnement optimale est atteinte, le chargeur résume automatiquement la fonction en cours. Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 45: Mode Charge Partielle
50% de la capacité préréglée. Avec les batteries LiPo ou LiFe, la batterie sera rechargée à 3.85V/él. LiPo et 3.3V/él. LiFe. Si la tension est plus élevée que ces valeurs, la charge est interrompue car la batterie contient assez d’énergie pour être stockée. Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 46: Fonctions Supplémentaires
Note : selon les conditions d’utilisation, la protection thermique du chargeur peut s’activer afin que le chargeur puisse se refroidir. Dès qu’une température de fonctionnement optimale est atteinte, le chargeur résume automatiquement la fonction en cours. Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 47: Dépannage
Vous pouvez aussi diminuer le courant de charge ou de décharge, relocaliser le chargeur ou améliorer sa ventilation. Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 48: Mises En Garde
• Réglez toujours les paramètres du chargeur en suivant les recommandations du fabricant. Team Orion garanti que ce produit ne comporte pas de défauts de fabrication. Cette garantie n’est pas • Ce chargeur est conçu pour charger uniquement des batteries d’accumulateurs NiMH/NiCd de valable lors d’une mauvaise utilisation, d’usure due à... -
Seite 49: Spécifications
Réglable 0.2-10A (variable selon le nombre d’éléments, 75W max) Tension de coupure de décharge Réglable Mémoires réglages Affichage LCD laser bleu, rétro éclairé Système de protection Multiple, protection contre les inversions de polarité Tension d’alimentation 10-15 VDC Dimensions 155x120x50mm Poids 702gr Team Orion Advantage Pro Spec www.teamorion.com... - Seite 50 Avvertenze ............................. 126 Garanzia ............................127 Connettori alimentazione Adattatore bilanciamento Due cavetti con spina Connettori batteria con Specifiche tecniche ........................128 con pinze cocodrillo tipo XH 2mm per bilanciamento LiPo pinze cocodrillo Note ............................... 129 Team Orion Advantage Pro Spec www.teamorion.com...
-
Seite 51: Caricabatteria
3 Connettore adattatore bilanciamento Tasti Cavo collegamento Doppio ventilatore di - Tasto BATT TYPE alimentazione raffredamento Collegamento Vari collegamenti - Tasto DIMINUIRE alimentazione disponibili - Tasto AUMENTARE - Tasto ENTER Pictures show Race Spec charger Team Orion Advantage Pro Spec www.teamorion.com... -
Seite 52: Collegamento Alimentazione
Collegamento alimentazione La ringraziamo per avere scelto il caricabatterie Rispettate sempre le polarità, il rosso è il polo positivo Team Orion Advantage Race. Questo caricabatterie (+) e il nero quello negativo (-). è dotato delle ultime tecnologie per la carica delle Collegate il caricabatterie ad un’alimentazione 10-... -
Seite 53: Collegamento Della Batteria
Impostazione del delta-peak o attivazione/disatti- vazione del bilanciamento (a seconda del tipo di batteria) Collegamento batteria LiPo per auto Collegamento batteria LiPo con (con cavetto bilanciamento SLPB) adattatore bilanciamento Pictures show Race Spec charger Team Orion Advantage Pro Spec www.teamorion.com... - Seite 54 Tasto AUMENTARE: aumenta il valore del parametro attuale, cambia la Visualizzazione resistenza interna funzione Tasto ENTER: convalida il parametro attuale, attiva e disattiva la funzione attuale, ritorna al menu principale Visualizzazione voltaggi individuali LiPo/LiFe Team Orion Advantage Pro Spec www.teamorion.com...
- Seite 55 Utilizzate impostazioni compatibili con la vostra batteria e seguite sempre le indicazioni del produttore. 1. Premete il tasto ENTER, la selezione della memoria lampeggia; premete i tasti + o – per impostare la memoria da utilizzare. Team Orion Advantage Pro Spec www.teamorion.com...
- Seite 56 7. Premete il tasto ENTER un’ultima volta, le impostazioni sono memorizzate. è attivato. Il caricabatterie e provisto di 2 porte 2mm e di un altra porta che permette di collegare un adattatore di bilanciamento. Nota: Disattivate il bilanciamento unicamente se siete consapevoli delle conseguenze. Team Orion Advantage Pro Spec www.teamorion.com...
-
Seite 57: Carica Della Batteria
Una volta che la temperatura diventa ottimale, il caricabatterie duali delle celle (solo per LiPo/LiFe con connettore di bilanciamento). Premete il tasto ENTER per riprende automaticamente la funzione in corso. visualizzare il menu ricarica. Team Orion Advantage Pro Spec www.teamorion.com... - Seite 58 Attenzione: Modificare il voltaggio di fine scarica puo danneggiare la batteria. Modificatelo caricabatterie di raffreddarsi. Una volta che la temperatura diventa ottimale, il caricabatterie riprende automaticamente la funzione in corso. solamente se siete un utente esperto. Team Orion Advantage Pro Spec www.teamorion.com...
- Seite 59 Il voltaggio medio in scarica indica la potenza della batteria con una determinata corrente. Una batteria con un voltaggio maggiore sara più potente che un batteria con un voltaggio minore (pertanto che siano analizzate e utilizzate nello stesso modo). Team Orion Advantage Pro Spec www.teamorion.com...
- Seite 60 Nota: a seconda delle condizioni d’uso, la protezione termica può attivarsi per permettere al caricabatterie di raffreddarsi. Una volta che la temperatura diventa ottimale, il caricabatterie riprende automaticamente la funzione in corso. Team Orion Advantage Pro Spec www.teamorion.com...
- Seite 61 Con le batterie tipo LiPo e LiFe, la batteria viene caricata a 3,85V/cella LiPO e 3,3V/cella LiFe. Se il voltaggio della batteria è superiore a questi valori, la carica parziale viene interrotta perché la batteria contiene sufficiente energia. Team Orion Advantage Pro Spec www.teamorion.com...
- Seite 62 (solo per LiPo/LiFe con connettore di bilanciamento). Nota: a seconda delle condizioni d’uso, la protezione termica può attivarsi per permettere al caricabatterie di raffreddarsi. Una volta che la temperatura diventa ottimale, il caricabatterie riprende automaticamente la funzione in corso. Team Orion Advantage Pro Spec www.teamorion.com...
- Seite 63 Per evitare questo problema, spostate il caricabatteria, diminuite la corrente di carica o di scarica o migliorate Indica un problema con l’impostazione del numero di la ventilazione. celle. Verficate la batteria e le impostazioni. Team Orion Advantage Pro Spec www.teamorion.com...
- Seite 64 • Usate sempre le impostazioni raccomandate dal produttore delle batterie. Team Orion garantisce che questo prodotto è privo di diffetti nel materiale e nell’assemblaggio. La • Questo caricabatterie può caricare unicamente batterie NiMH/NiCd da 1 a 16 celle e LiPo/LiFe garanzia non copre danni dovuti ad un’installazione sbagliata ed all’utilizzo di componenti o qualunque...
-
Seite 65: Specifiche Tecniche
0,2-10A (variabile a secondo il numero di celle, 75W max) Voltaggio fine scarica Regolabile Memorie Schermo LCD laser blu Sistema multi protezione Inversioni di polarita in entrata e in uscita Alimentazione 10-15VDC Dimensioni 155x120x50mm Peso 702gr Team Orion Advantage Pro Spec www.teamorion.com... - Seite 66 サイクルモード ..............150 ストレージ充電モード ............... 153 その他の機能 ............... 155 トラブルシューティング.............. 156 警告................158 保証................159 仕様 ................160 メモ................161 電源用ワニ口クリップ バランシングポートアダ SLPBバッテリー用2mmバラン ワニ口クリップ付充電 x 2 (赤/黒) プター シングコード x 2 (緑/青) コード x 2 (赤/黒) Team Orion Advantage Pro Spec www.teamorion.com...
- Seite 67 充電器各部名称 接続 カー用バッテリーの接続 バランシングボードを使用した接続 (SLPBバランシングコードを使用) 1 バッテリー接続口 2 SLPB 2mm バランシングポート 3 バランシングアダプターポート 操作パネル 電源接続コード（矢印） 二連冷却用ファン - BATT TYPEキー 電源の接続 充電器に各種コードを接続 - 減少(－) キー した状態 - 増加(＋) キー - ENTER キー Team Orion Advantage Pro Spec www.teamorion.com...
- Seite 68 電源 ティームオリオン アドバンテージプロスペックチ ＋、－の極性に充分注意し、充電器をDC 10～15Vの安 ャージャーをお買い上げいただきありがとうござい 定した電源（安定化電源、実車用バッテリーなど） ます。この充電器は最先端のバッテリー充電テクノ に接続します。ご使用になる電源が、バッテリーを充 ロジーを搭載しています。本製品は、ティームオリ 電するのに十分な電力を供給できることをお確かめく オンが世界選手権優勝で培った技術により、ニッケ ださい。必要な電力は充電するバッテリーの充電終了 ル水素(NiMH)、ニカド(NiCd)、リポ(LiPo)、リフェ 時の電圧と充電電流を掛けることで算出できます。例 (LiFe)バッテリーを可能な限り効率の良い方法で充 えば、2S LiPoバッテリーを10Aで充電する場合、8.4V 電及び放電するよう設計されています。 × 10A = 84Wの電力が必要となります。 本製品はストレージ充電機能を備えます。この機能 は、NiMH、NiCd、LiPo、LiFeバッテリーを途中まで 充電し、保管に最適な状態にコンディションを整え ます。これにより、バッテリーの寿命を大幅に延ばすことが可能です。また、10種類のユーザー 充電設定をメモリープロファイルに記憶でき、複数の種類のバッテリーに対する充電設定を簡単 に切り替えることができます。標準的なバッテリーに対する設定をあらかじめ工場出荷時に記憶 してあり、購入後すぐにご使用いただけます。LiPoおよびLiFeバッテリーのバランス充電用に2mm のバランシングコネクターと2Sから4Sまでのバッテリーに対応するXHコネクタータイプのバラン シングボードを備えます。 安全にご使用いただくため、ご使用前にこの取扱説明書を良くお読みください。 注）写真は実物と異なります。 Team Orion Advantage Pro Spec www.teamorion.com...
- Seite 69 バッテリーの接続 メイン画面 バッテリー接続用のコードを、極性を良く確かめバッテリーに接続します。赤がプラス(＋)、黒 充電器の電源を入れると短時間ウェルカム画面が表示された後、メイン画面が表示されます。こ がマイナス(－)です。コードは絶対にショートしないように取り扱ってください。コードがショ のとき、充電器は充電モードとなっています。充電モードのメイン画面では充電設定のパラメー ートするとバッテリーが破裂する恐れがあります。 バランシングを行うには専用の2mmコネクタ ターを表示および操作することができます。 ーあるいはバランスボードを接続します。 1. メモリープロファイル(記憶領域) 2. バッテリータイプ 3. 充電、ストレージ充電、サイクル、放電モード 4. セル数 5. バッテリー容量 6. 充電電流 7. デルタピーク設定あるいはバランシングのON/OFF (選択したバッテリータイプによる) カー用バッテリーの接続 バランシングボードを使用した接続 (SLPBバランシングコードを使用) 注）写真は実物と異なります。 Team Orion Advantage Pro Spec www.teamorion.com...
- Seite 70 キー メイン画面でBATT TYPEキーを長押しすると入力及び出力電圧を表示します。また、充電あるいは この充電器には4個のキーが備わり様々な機能を設定 放電中にBATT TYPEキーを押すとバッテリーの内部抵抗やセル毎の電圧（LiPoおよびLiFeバッテリ することができます。 ーでバランシングコネクターを使用した場合のみ）を表示します。BATT TYPEキーを押すと表示が 切り替わります。 BATT TYPEキー： バッテリーの種類(NiMH/NiCd/LiPo/LiFe)を変更しま 入力及び出力電圧表示画面 す。 (電源の問題を発見するのに便利です。） 減少(－)キー： 選択したパラメーターの値を減らします。 機能モードを変更します。 バッテリー内部抵抗表示画面 増加(＋)キー： 選択したパラメーターの値を増やします。 機能モードを変更します。 LiPo/LiFeセル毎の電圧表示画面 ENTERキー： パラメーターの保存、機能の開始・停止、メイン画面 への移行を行います。 Team Orion Advantage Pro Spec www.teamorion.com...
- Seite 71 充電モード 充電設定の変更 充電するバッテリーの種類に適合する充電設定をもつメモリープロファイルを選択します。適し 警告：バッテリーの充電に慣れていない方はこの取扱い説明書を良くお読みください。バッテ た設定が見つからない場合は新たに設定を行う必要があります。 リーを安全に確実に充電するには、適切な設定を使用する必要があります。不適切な設定を使 用した場合は家財や人体に損害を与える恐れがあります。必ずバッテリーメーカーが推奨する 設定を行うにはENTERキーを押し設定モードに入ります。設定を記憶するメモリープロファイル番 設定に従ってください。 号、バッテリー種別、セル数、セルの容量、充電電流(初期値は1C)、また、バッテリーの種類に よってはデルタピーク値(NiMH/NiCdのみ)あるいはバランシングの有無(LiPo/LiFeでバランシング コネクターを使用する場合のみ)を設定します。 次の手順に従い、充電するバッテリーに必要な設定を行います。メイン画面で「＋」キーあるい は「－」キーを使用して充電モードを選択します。（CHARGEと表示されます。） 設定が完了したらバッテリーチェック画面が表示されるまでENTERキーを長押しします。その後、 充電画面が表示され充電がスタートします。バッテリーが満充電になると自動的に充電は終了し ます。 LiPo/LiFeバッテリーの充電画面 NiMH/NiCdバッテリーの充電画面 各メモリープロファイルではバッテリータイプ毎に異なる設定を記憶することができます。設定 を変更すると選択されているメモリープロファイルに自動的に保存されます。 バッテリーメーカーの指示に必ず従い、バッテリーに適合する設定を使用してください。 1. ENTERキーを押すとメモリープロファイル番号が点滅します。「＋」あるいは「－」キーを使 用し、充電設定を保存するメモリープロファイル番号を1から10の値で指定します。 Team Orion Advantage Pro Spec www.teamorion.com...
- Seite 72 リーでは高い設定値(セルあたり10mV～20mV)が必要で、NiMHバッテリーでは低い値(セルあたり テリーの容量(200～9900mAh)を設定します。安全のため、NiCdおよびNiMHバッテリーの場合は充 1mV～10mV)が必要とされます。デルタピークの誤検出(充電の早期終了)をしない範囲でできるだ 電容量がここで設定したバッテリー容量に達すると100%満充電かどうかに関わらず充電を終了し け低い値を設定することを推奨します。また、この設定はバッテリーの品質や使用期間、損耗度 ます。 により大きく影響を受けます。 5. ENTERキーを押すと充電電流が点滅(初期状態では1C)します。「＋」あるいは「－」キーを バランシング 使用して充電電流を設定します。1～10セルのNiCd/NiMHおよび1S～4SのLiPo/LiFeの場合は0.2 バランシングによりLiPoおよびLiFeバッテリーの全てのセルが平均化されます。バランシングに ～10A、11～16セルのNiCd/NiMHおよび5S～6SのLiPo/LiFeの場合は0.2～5Aの範囲の値を設定可能 よりバッテリーの充電状態、性能、安全性を最大限に高めることが可能となります。セル間の電 です。 圧差が大きい場合、バランシングに掛かる時間は長くなります。 6. ENTERキーを押すと、選択したバッテリータイプによりデルタピーク設定あるいはバランシン グ設定が点滅します。「＋」あるいは「－」キーを使用してデルタピーク値(セルあたり1～20mV) バランシングをONにする場合はバランシングコネクターを接続する必要があります。バランシン の設定(NiMHおよびNiCdバッテリーのみ)、あるいはバランシング充電のON/OFFの設定(LiPoおよび グをOFFにする場合は接続する必要はありません。充電器には2つの2mmバランシングポートおよび LiFeバッテリーのみ)を行ってください。 バランシングボードを接続するためのポートが装備されています。バランシングコネクターには いくつかの種類があり、適切なバランシングボードあるいは変換ハーネスを使用する必要があり 7. ENTERキーをもう一度押すと設定が完了します。 ます。 充電電流 充電電流はバッテリー容量設定に合わせて自動的に変化します。充電電流を大きくすると充電が バランシングを使用しない場合のリスクと不利益を良く理解した上でバランス機能をOFFにして 速く進みますがバッテリーの温度が上がりダメージを与える恐れがあります。十分に経験のある ください。 場合のみこの設定を変更してください。 Team Orion Advantage Pro Spec www.teamorion.com...
- Seite 73 バッテリーの充電 次の条件のどれかが満たされると充電は終了します。 ・ デルタピーク検出によるカットオフが動作した場合 各パラメーターの適切な設定が完了したら、バッテリ ・ 充電容量が設定値に達した場合（NiMH/NiCdのみ） ーを接続します。次にENTERキーを長押ししてくださ ・ 充電器のソフトウェアがLiPo/LiFeバッテリーの満充電を判定した場合 い。バッテリーチェック画面が表示されます。 ・ ENTERキーが押された場合（強制終了） バッテリーが正しく接続されていて正常であれば充電 画面が表示されます。 NiMH/NiCdバッテリーの充電中はバッテリーが満充電になる前に充電が終了する場合があります（ 充電が終了すると”BATTERY CHARGE COMPLETE”と表示されます。 満充電であればバッテリーは暖かくなっているはずです）。この場合はデルタピーク設定を一段 階高く設定し、もう一度充電操作を行ってください。 充電終了後にENTERキーを押すと最終充電データを表示します。表示項目は、充電時間、充電容量 (mAh)、バッテリーのピーク電圧（Vp：NiMH/NiCdの場合のみ表示）およびバッテリーの最終電圧 LiPo/LiFeバッテリーの電圧が低すぎる場合、急速充電を開始する前にバッテリーの電圧を高める (Vb)です。 ための低速充電を行います。バランシングは急速充電の後でのみ行われます。セル間の電圧差が 大きい場合はバランシングが終了するまでの時間が長くなる場合があります。バランシング中は ディスプレイに”LIPO BALANCE”と表示されます。 LiPo/LiFeの最終充電データ NiMH/NiCdの最終充電データ 最終充電データの表示中にBATT TYPEキーを押すとバッテリーの内部抵抗やセル毎の電圧（LiPo/ 注意：使用状況により充電器の温度プロテクターが動作し、クールダウンを行うことがありま LiFeのみ）を表示します。BATT TYPEキーを押すと表示が切り替わります。 すが、短時間の中断のあと充電は正常に再開します。 ENTERキーを押すとメイン画面に戻ります。 Team Orion Advantage Pro Spec www.teamorion.com...
- Seite 74 放電設定の変更 バッテリーの放電 次の手順に従い、メイン画面から放電設定を変更します。「＋」あるいは「－」キーを押してメ イン画面から放電モードを選択します。（DISCHARGEと表示されます） 放電の設定が完了したらENTERキーを長押ししてくだ さい。バッテリーチェック画面が表示されます。 選択したバッテリー用の初期設定が表示されます。 バッテリーが正しく接続されていて正常であれば放電 画面が表示されます。 必要に応じ設定を変更してください。 カットオフ電圧に到達するまで放電が行われます。 １．ENTERキーを押すと放電電流設定が点滅します。「＋」あるいは「－」キーで放電電流値を変 更します。(0.2Aから10A、ただし最大80Wまで) LiPoおよびLiFeバッテリーの場合、電圧がカットオフ値以上の場合はまずセル間のバランシング を行い（バランシングモードがONでバランシングが必要な場合）、次にカットオフ電圧まで放電 ２．ENTERキーを押すと放電カットオフ設定が点滅します。「＋」あるいは「－」キーでカットオ を行います。バランシング中は画面に”LiPO BALANCE”と表示されます。 フ電圧を変更します。下限値はNiCd/NiMHの場合は0.7V、LiPoの場合は2.8V/Cell、LiFeの場合は 2.0V/Cellとなります。 LiPoおよびLiFeバッテリーの場合、放電後に再充電することをおすすめします。空の状態で保管 するとバッテリーを傷める場合があります。 注意：カットオフ電圧を初期値より低い値に設定するとバッテリーを傷める場合があります。 注意：使用状況により充電器の温度プロテクターが動作し、クールダウンを行うことがありま バッテリーの放電に慣れていない場合は設定を変更しないでください。 すが、短時間の中断のあと充電は正常に再開します。 Team Orion Advantage Pro Spec www.teamorion.com...
- Seite 75 内部抵抗とは 放電が終了すると”BATTERY DISCHARGE COMPLETE”メ バッテリーの内部抵抗はバッテリーの性能を示します。一般的に、より低い内部抵抗を持つバッ ッセージが表示されます。 テリーほど、同等のバッテリーで高い内部抵抗を持つものよりパワフルです。（同条件で比較し た場合）。バッテリーの種類が異なる場合はこの値で性能を比較することはできません。 ENTERキーを押すと最終放電データを表示します。表 示される情報は、放電時間、放電容量(mAh)、平均放 電電圧(Va)、放電終了電圧(Vb)です。 ENTERキーを押すと放電モードのメイン画面に戻ります。 最終放電データの表示中にBATT TYPEキーを押すとバッテリーの内部抵抗と各セルの電圧(LiPo/ LiFeでバランシングコネクターを接続している場合のみ)を表示します。BATT TYPEキーを押すと 表示が切り替わります。 放電容量とは 放電容量とはバッテリーが蓄えることのできる電気エネルギーの量で、より高い放電容量を持つ バッテリーほど走行時間が長くなります。（同条件で比較した場合） 平均放電電圧とは 平均放電電圧とはある特定の放電電流におけるバッテリーの出力を示します。より高い平均放電 電圧を持つバッテリーほどパワフルです。（同条件で比較した場合） Team Orion Advantage Pro Spec www.teamorion.com...
- Seite 76 サイクルモード 選択したサイクルにより、充電あるいは放電画面が表示されます。 メイン画面で「＋」あるいは「－」キーを押してサイ クルモードを選択します。（CYCLE MODEと表示されま す）。サイクルモードでは自動的に充電→放電、ある いは放電→充電サイクルを実行します。この機能によ り、バッテリーの性能を確認したり、長期保管してい たバッテリーを活性化したりすることができます。 充電画面 放電画面 サイクルモードでは充電モードおよび放電モードで選択されている設定が使用されます。これら サイクルが終了すると”CYCLE COMPLETE”と表示されます。LiPoおよびLiFeバッテリーの充電→ の設定がバッテリーと適合していることをご確認ください。 放電サイクルのあとで長期保管するとバッテリーを傷める場合がありますので再充電することを おすすめします。 サイクル画面でENTERキーを押し、「＋」あるいは「－」キーで放電→充電、充電→放電サイクル を切り替えます。バッテリーを活性化するには放電→充電サイクルを選択してください。放電→ 充電サイクルを使用する場合、高い放電電流によりバッテリーを傷める可能性がありますので放 電電流を低く設定してください。 充電→放電サイクル終了画面 放電→充電サイクル終了画面 設定が完了したらENTERキーを長押しします。バッテリ ーチェック画面が表示されます。 注意：使用状況により充電器の温度プロテクターが動作し、クールダウンを行うことがありま すが、短時間の中断のあと充電は正常に再開します。 Team Orion Advantage Pro Spec www.teamorion.com...
- Seite 77 ストレージ充電モード ENTERキーを押すと最終充電あるいは放電データを表示します。（設定したサイクルモードにより 異なります） メイン画面で「＋」あるいは「－」キーを押し、スト レージモードを選択します。（STORAGEと表示されま す。）このストレージモードではNiCd/NiMH/LiPo/LiFe バッテリーを放電または充電し、保管に最適の状態に します。これにより長期保管による過放電によるダメ ージのリスクを低減します。 最終放電データ画面 最終充電データ画面 最終充電あるいは放電データの表示中にBATT TYPEキーを押すとバッテリーの内部抵抗や各セル 充電及び放電設定は現在選択されているメモリープロファイルのものが使用されますので、バッ の電圧（LiPo/LiFeバッテリーでバランシングコネクターを接続している場合のみ）を表示しま テリーに適した設定であることをご確認ください。 す。BATT TYPEキーを押すと表示が切り替わります。 ENTERキーを押すとサイクルモードのメイン画面に戻 ENTERキーを長押しするとバッテリーチェック画面が表 ります。 示されます。 バッテリーが正しく接続されていて正常であればストレージ充電がスタートします。バッテリー 種別がNiMHあるいはNiCdの場合はまず放電を行い、その後設定した容量の50%まで再充電します。 LiPoあるいはLiFeバッテリーの場合は各セルの電圧が3.85V(LiPo)あるいは3.3V(LiFe)になるまで 充電、バランシングが行われます。各セルの電圧が上記の電圧を上回っている場合は保管に充分 なエネルギーが蓄積されているためストレージ充電開始後すぐに終了します。 Team Orion Advantage Pro Spec www.teamorion.com...
- Seite 78 その他の機能 ブザーをOFFにするには（初期状態ではON）「－」キーを押しながら充電器の電源を入れてくださ い。ブザーをONにするには「＋」キーを押しながら充電器の電源を入れてください。 電源の電圧及びバッテリーの電圧を表示するにはメイン画面でBATT TYPEキーを長押ししてくださ 充電画面 放電画面 い。 充電および放電中に「＋」キーあるいは「－」キーを押すとLCD画面のバックライトを点灯あるい ストレージ充電サイクルが完了すると”BATTERY STO- は消灯することができます。 RAGE COMPLETE”と表示されます。 ENTERキーを押すと最終充電データを表示します。表示 されるのは、充電時間、充電容量(mAh)、バッテリーの 最終電圧です。 BATT TYPEキーを押すと内部抵抗や各セルの電圧（LiPo およびLiFeでバランシング端子が使用されている場 合）を表示します。BATT TYPEキーを押すと表示が切り 替わります。ENTERキーを押すとストレージモードのメ イン画面に戻ります。 注意：使用状況により充電器の温度プロテクターが動作し、クールダウンを行うことがありま すが、短時間の中断のあと充電は正常に再開します。 Team Orion Advantage Pro Spec www.teamorion.com...
- Seite 79 トラブルシューティング 充電器が何らかの問題を検出するとエラーメッセージを表示する場合があります。エラーが発生 したときはまず接続、電源、バッテリーおよび設定を確認してください。 このメッセージはセル数の設定が正しくないことを示 します。バッテリーと設定を確認してください。 このメッセージは充放電中に接続に関する問題やバッ テリーの故障が発生したことを示します。バッテリー が正しく接続されていて正常であることをお確かめく このメッセージは電源の問題を示します。電源が適切な電圧(DC 10～15V)を供給していることお ださい。 よび充分な電流供給能力を持っていることをお確かめください。 このメッセージは不適切なバッテリータイプが選択さ れていることを示します。バッテリーと設定をお確か めください。 このメッセージはバランシングコネクターに関する問 このメッセージはバッテリーの問題あるいは不適切な充放電設定を示します。バッテリーと設定 題を示します。バランシングコネクターが正しく接続 をお確かめください。 されていることをお確かめください。 このメッセージは充放電開始時のバッテリーの接続に このメッセージは充電器がオーバーヒートしているこ 関する問題を示します。バッテリーが正しく接続され とを示します。充電器が冷えて動作するのを待ってく ていて正常であることをお確かめください。 ださい。また、設定の変更（充放電電流を下げる）や 設置場所の変更、風通しを良くするなどして充電器の 冷却状況を改善してください。 Team Orion Advantage Pro Spec www.teamorion.com...
- Seite 80 警告 保証 ・ 必ずバッテリーメーカーの仕様に従って充電器を設定してください。 ティームオリオンは本製品に製造上の欠陥がないことを保証します。この保証は不適切な取り付 ・ この充電器は1から6セルのLiPo/LiFeバッテリーおよび1から16セルのNiMH/NiCd け、使用に伴う損耗、あるいは不適切な使用方法や取り扱いによる問題については適用されませ バッテリーのみを充電するよう設計されています。 ん。この製品の使用により発生するあらゆる損失に対する責任は負いません。この製品の接続お ・ 充電器の電源を入れているときはそばを離れないでください。 よび使用開始により、使用者がすべての責任を負うことを受け入れたものとします。 ・ お子様が充電器を操作するときは必ず大人の方が付き添ってください。 ・ 風通しが良く、他の人々、導電性の物体、可燃性の物体から離れた場所で充電器を使用して 下記の場合は不適切な使用とみなされます。 ください。 ・ 使用中は充電器およびバッテリーが熱を持ちます。取扱いに充分ご注意ください。 ・ 取扱説明書に従わない場合 ・ 充放電中にバッテリーに過熱、ガス漏れ、液漏れなどの症状が発生した場合は直ちにバッテ ・ 不適切な使用(手荒に扱う、仕様外の使用方法など) リーを取り外し、他の人々や可燃物のない安全な場所に保管してください。 ・ 適切な動作を妨げる設定（不適切な接続方法、取り付け、設定など） ・ 過負荷、過熱（ハンダ、部品の溶融など） ・ 不適切な環境での使用(雨、湿気などによるダメージあるいは錆など) ・ メンテナンス不良(埃など) ・ お客様による分解、改造(コネクター、配線、部品の改造など) ・ 外的要因による機械的損傷 Team Orion Advantage Pro Spec www.teamorion.com...
- Seite 81 NiMH/NiCd 1～16セル、LiPo/LiFe 1～6セル、200～9999mAh 充電電流 可変： NiMH/NiCd 1～10セルおよびLiPo/LiFe 1S～4S：0.2～10A NiMH/NiCd 11～16セルおよびLiPo/LiFe 5S～6S：0.2～5A バランシング ON/OFF設定可能 デルタピーク 可変 1～20mV/セル 放電電流 可変 0.2～10A (バッテリーのセル数により異なる：最大80W) 放電カットオフ電圧 可変 設定記憶領域 10個 ディスプレイ 青色LCD 安全機能 入力及び出力端子逆接続保護機能 入力電圧 DC 10～15V 寸法 155x120x50mm 重量 702g Team Orion Advantage Pro Spec www.teamorion.com...
- Seite 82 2009 © Team Orion...
