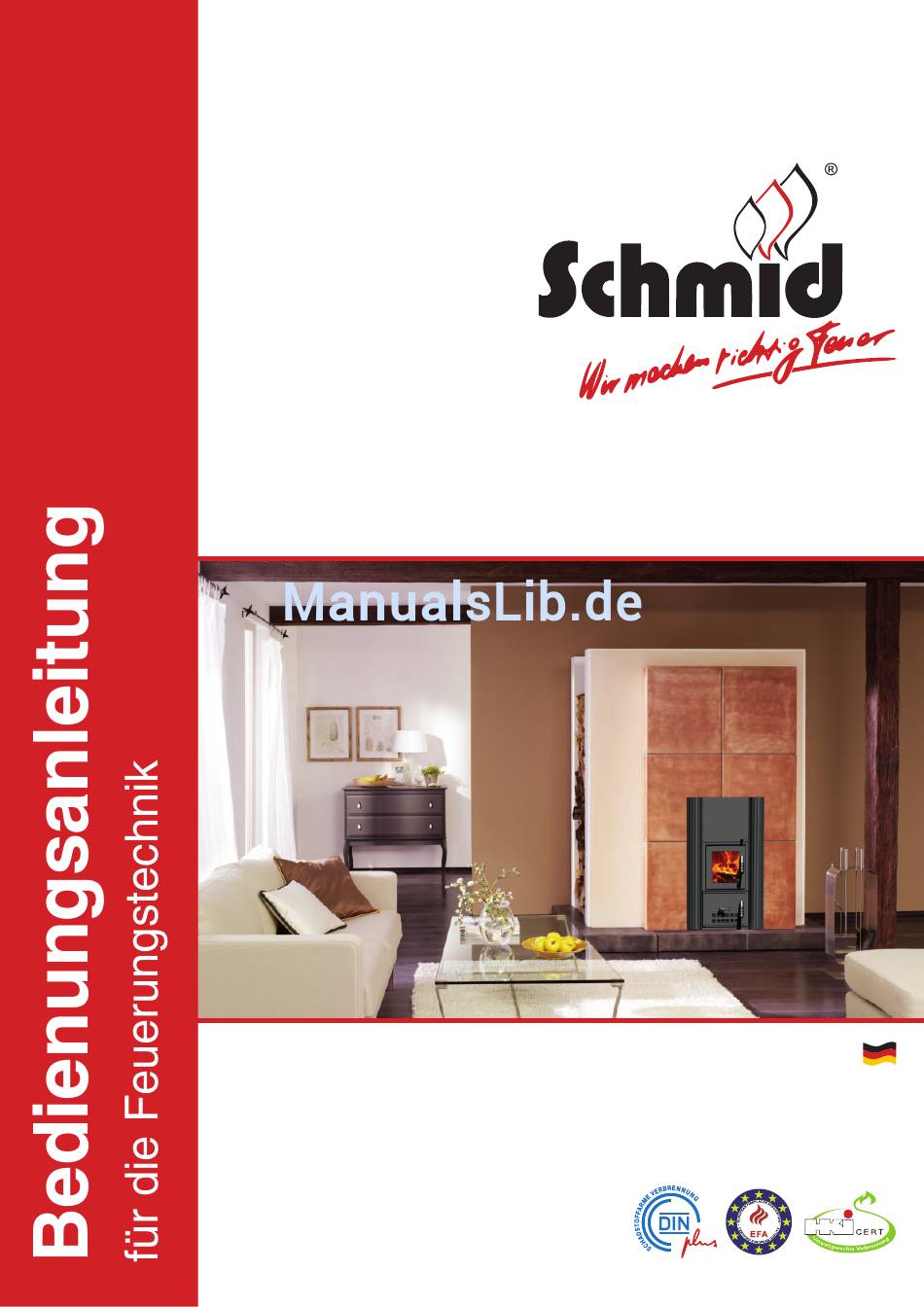

- Seite 1 Creation - Heizeinsatz www.schmid.st Made in Germany Mehrfach ausgezeichnete Qualität!
-
Seite 2: Inhaltsverzeichnis
Creation-Serie – Heizeinsätze Diese Bedienungsanleitung wurde nach DIN EN 13229 gen wir die auf dem Typenschild angegebene Typen- erstellt. Sie soll Ihnen unterstützend zur Seite stehen. bezeichnung. Das Typenschild befi ndet sich auf der Bei Rückfragen oder Ersatzteilbestellungen benöti- Innenseite des Fülltürrahmens. - Seite 3 Fordern Sie eventuell benötigte Ersatzteile bei anspruch erlischt. Ihrem Fachhändler an. Verwenden Sie nur von uns empfohlene Ersatzteile. http://ersatzteile.schmid.st Wir gehen davon aus, dass der Heizeinsatz von einem anerkannten Ofen- und Luftheizungsbauer fachge- recht eingebaut wird. Der Heizbetrieb ist nur bei kom- plett fertiggestellter Warmluftanlage zulässig, da an-...
-
Seite 4: Sicherheitshinweise
Feuerungstechnik 1. Sicherheitshinweise Verbrennungsluftversorgung immer sicherstellen! Bei Betrieb von Feuerstätten, die ihre Verbrennungs- luft aus dem Wohnraum beziehen, ist insbesondere auf eine ausreichende Frischluftversorgung zu achten. Des Weiteren darf die Luftversorgung der Feuerstätte nicht durch weitere Feuerstätten und/oder Lüftungs- anlagen negativ beeinflusst werden! Umluft- und Zuluftgitter bei Betrieb niemals ver- schließen! Es ist darauf zu achten das niemals alle Umluftgitter... -
Seite 5: Brandschutz
Feuerungstechnik 2. Brandschutz mind. 50 mm mind. 300mm mind. 300mm Abb. 2.1 Abb. 2.2 Beispiel: Abstände vor der Feuerraumöffnung Beispiel: Brennbare Gegenstände und Strahlungsschutz 1 = Heizeinsatz, 2 = Belag aus nicht brennbaren Baustoffen 1 = Heizeinsatz, 2 = z. B. Möbelstück, 3 = Strahlungsschutz Vor der Feuerraumöffnung sind Fußböden aus brenn- Von den freien Außenflächen der Verkleidung zum baren Baustoffen durch einen Belag aus nichtbrenn-... -
Seite 6: Verbrennungsluftversorgung
(max.1-lagig). Ein Nachheizen sollte erst erfolgen, Teerbildung. wenn der Brennstoff nahezu abgebrannt ist. Verwen- den Sie die maximale Verbrennungsluft-Einstellung Sie können ein Holzfeuchtemessgerät unter (Kaltstart/Anheizen). http://ersatzteile.schmid.st erwerben. Abdeckung Ein neu errichteter Kachelofen darf auf keinen Fall zum Trockenheizen von Wohnräumen genutzt werden. Holzstapel Etwa 1- 2 Wochen nach der Fertigstellung können... -
Seite 7: Empfohlene Brennstoffe
Die Abbranddauer wird durch die aufge- gebene Brennstoffmenge und der zugeführten Luftmenge bestimmt. Es gibt keine zeitliche Ein- schränkung der Betriebsdauer. Alle Kamin- und Heizeinsätze der Marke Schmid sind Zeitbrand- feuerstätten. Den Film und die Broschüre fi nden Sie in Dauerbrand-Feuerstätten werden in ununterbro- Ihrer Servicebox oder als Download auf: chener Brenndauer und Gluthaltung geheizt. -
Seite 8: Bedienelemente
Feuerungstechnik 6. Bedienelemente = Primärluftschieber = Sekundärluftschieber Der von Ihnen erworbene Heizeinsatz ist für eine = Brennstoffwähler 1 Holzfeuerung, sowie eine Befeuerung mit Kohle = Rüttelrost vorbereitet. Nachfolgend werden die verschiedenen = Brennstoffwähler 2 Bedienelemente erklärt. 6.1 Primärluftschieber Der Heizeinsatz verfügt über einen Primärluftschieber mit dem sich der Abbrand komfortabel regeln lässt. -
Seite 9: Anheizen Und Befeuerung Holz
Feuerungstechnik 7. Anheizen und Befeuerung Anmachholz Anzünder Holz (z. B. Paraffin) Zum Anheizen Ihres Heizseinsatzes legen Sie mög- lichst kleingeschlagenes und trockenes Holz auf. Ver- wenden Sie kein Spiritus, Benzin, Öl oder andere feu- ergefährliche Flüssigkeiten. Am besten zünden Sie das Feuer mit Paraffinzündern oder anderen Anzünd- hilfen und mit drei bis vier Stücken Kleinholz an. - Seite 10 Feuerungstechnik Die Holzstücke beim Nachlegen immer über Kreuz schichten, niemals dicht nebeneinander schichten (siehe unsere Empfehlungen in der Broschüre „Das 1x1 des Feuerns“). Holz muss mit ausreichend Ver- brennungsluft verfeuert werden. Die Heizleistung bei Holzfeuerung wird durch die Verbrennungsluftregler und vor allem durch die Menge des aufgegebenen Brennstoffes bestimmt! Ungenügende Verbrennungsluftzufuhr, die Ver- wendung feuchter, nicht gespaltener, oder im Umfang...
-
Seite 11: Anheizen Und Befeuerung Braunkohlebriketts
Feuerungstechnik 8. Anheizen und Befeuerung Anmachholz Braunkohlebriketts Zum Anheizen Ihres Feuerungseinsatzes legen Sie möglichst kleingeschlagenes, trockenes Holz auf den Rost und einige Braunkohlebriketts auf das trockene Holz. Verwenden Sie kein Spiritus, Benzin, Öl oder andere feuergefährliche Flüssigkeiten. Zünden Sie das Feuer mit Paraffinzündern oder anderen Anzünd- Anzünder (z. -
Seite 12: Entaschung
Feuerungstechnik Entaschung Schritt 1: Aschetür öffnen Handschuh benutzen. Die Aschetür nur zum entnehmen des Aschekas- tens öffnen. Ansonsten die Aschetür stets geschlos- sen halten. Schritt 2: Asche abrütteln Beigelegte Rüttelstange verwenden. Schritt 3: Aschekasten vorsichtig entnehmen Darauf achten das keine heisse Glut vorhanden ist! -
Seite 13: Scheitholztabelle
Feuerungstechnik 10. Scheitholztabelle Heizeinsatz Creation mit Rohrstutzen Ø 160 mm Ø 180 mm Ø 180 mm Max. Scheitholzlänge [cm] Max. Restfeuchte Empfohlene Füllmenge [Kg]* (bei Nennwärmeleistung mit Nachheizkasten) Empfohlene Füllmenge [Kg]* (bei Aufladung eines keramischen Speichers) Empfohlene Lagen * – Bezogen auf 3 Std. Nennheizzeit! –... -
Seite 14: Ersatzteile
Es dürfen nur Ersatzteile verwendet werden, die vom Hersteller ausdrücklich zugelassen bzw. angeboten werden. Bitte wenden Sie sich bei Bedarf an uns oder Ihren Fachhändler. 71 I 78 I 78 E, 71 I Pos.- Creation 6 kW Creation 9 kW Creation 11 kW Benennung Bestell-Nr. Bestell-Nr. Bestell-Nr. - Seite 15 Feuerungstechnik Creation 6 Creation 9 37 A 36 C 36 A 36 B 36 D 36 E Creation 11 36 C 36 K 37 C 36 F 37 B 36 I 36 L 36 J...
-
Seite 16: Pflegeanweisung
Nach der Abbrandzeit, wenn noch Wärme benötigt Lackschäden mit Ofenlack ausbessern. Bei größe- wird, die Asche mit dem Schürhaken durch den Rost ren Schäden Sprühlack verwenden (fragen Sie Ihren stochern und auf das Glutbett erneut Brennstoff legen. Händler nach Schmid-Ofenlack). -
Seite 17: Allgemeine Garantiebedingungen
Nach dem aktuellen Stand der Technik ist dieses Pro- 5 Jahre Guss-Heizeinsätze dukt ein innovatives, deutsches Qualitätserzeugnis 5 Jahre Kamineinsätze aus dem Hause Schmid. Bei unseren Produkten legen 2 Jahre Kesselgeräte wir besonderen Wert auf gutes Design, hochwertige 2 Jahre • für die elektronischen Bauteile Verarbeitung und perfekte Technik. - Seite 18 Ein- und Ausbau von Teilen entstehen. Verschleiß bezeichnet den fortschreitenden Mate- rialverlust aus der Oberfläche eines festen Körpers Haftung (Grundkörper). Hervorgerufen wird dieser durch me- Die Regelung zur Haftung bei Schäden entnehmen chanische Ursachen, d. h. Kontakt- und Relativbewe- Sie unseren AGB, siehe www.schmid.st.
- Seite 19 Feuerungstechnik NOTI ZEN...
-
Seite 20: Gerätetyp
Feuerungstechnik Kaufdatum Mein Fachhändler (bitte Auftragsbestätigungsnummer eintragen) Vielen Dank, dass Sie sich für Original Schmid Feuerungs- Zur Inanspruchnahme von Garantieleistungen benötigen technik entschieden haben. Auf dieses Produkt erhalten wir Ihren Kaufbeleg oder Ihre Rechnung sowie dieses Ga- Sie von uns 5 Jahre Garantie und 10 Jahre Ersatzteilzu- rantie-Zertifikat.
