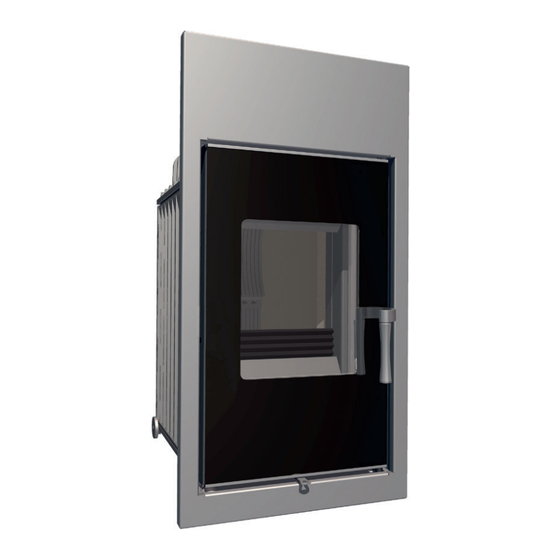

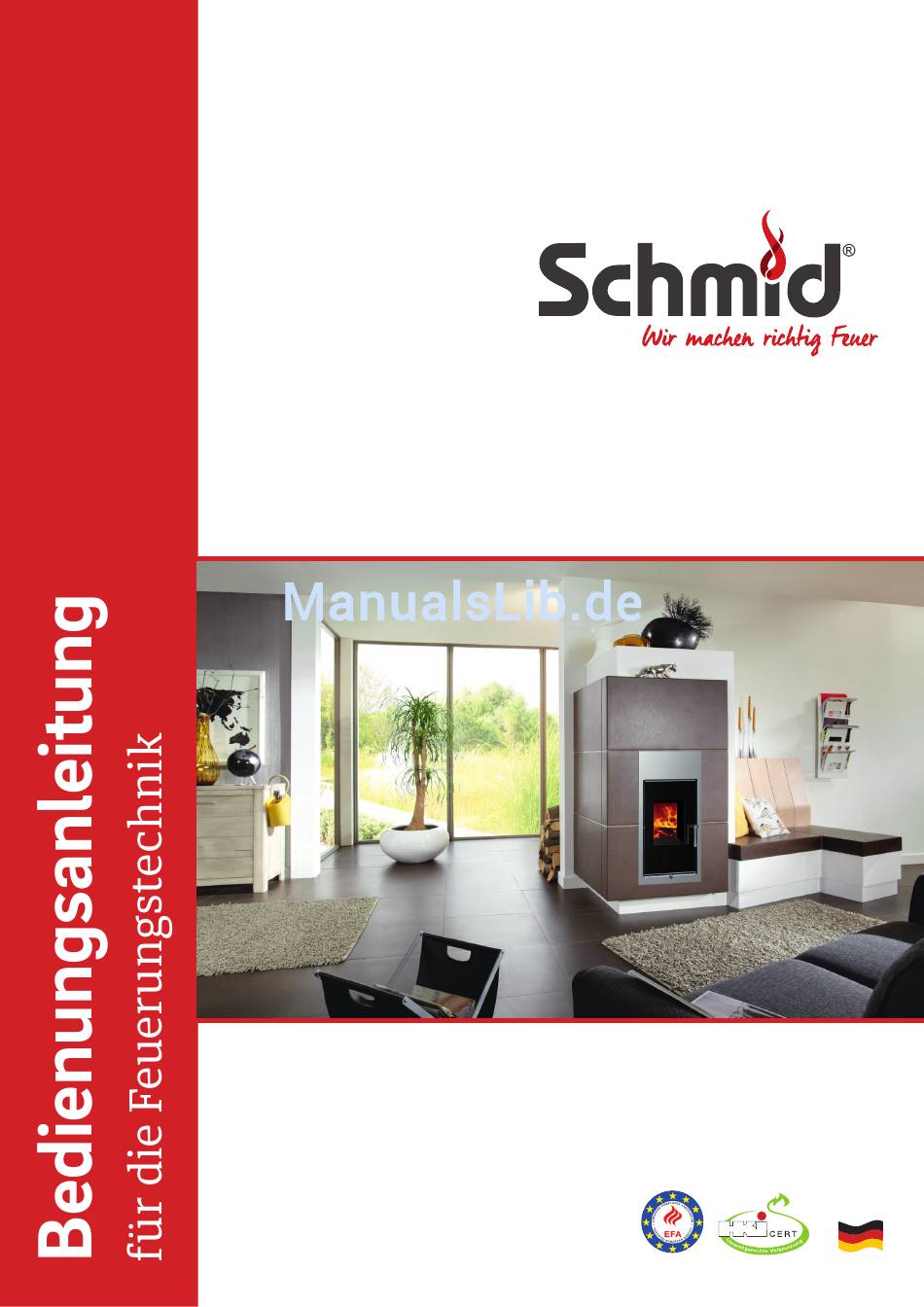

- Seite 1 Change - Heizeinsatz Mehrfach ausgezeichnete Qualität! Made in Germany...
-
Seite 2: Change-Serie - Heizeinsätze
Change-Serie – Heizeinsätze Diese Montageanleitung ist ausschließlich für die hier nung über kleine und mittlere Feuerungsanlagen - aufgeführten Schmid-Heizeinsätze gültig. Schmid- 1. BImSchV der Bund/Länder-Arbeitsgemeinschaft für Heizeinsätze, einschließlich deren Innenauskleidung Immissionsschutz / LAI). sind nach DIN EN 13229 gefertigt und zusammen mit Bildliche Darstellungen können von der gelieferten... -
Seite 3: Österreich
Der Heizeinsatz ist von einem anerkannten Ofen- und Luft- Fordern Sie eventuell benötigte Ersatzteile bei Ihrem heizungsbauer fachgerecht einzubauen. Der Heizbetrieb ist Fachhändler an. Verwenden Sie nur von uns empfohlene nur bei komplett fertiggestellter Warmluftanlage zulässig, Ersatzteile. http://ersatzteile.schmid.st da ansonsten Verbrennungsgefahr an den Bauteilen be-... -
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise Veränderungen der Feuerstätte Umluft- und Zuluftgitter bei Betrieb niemals verschlie- Veränderungen der Feuerstätte sind grundsätzlich nicht ßen! erlaubt. Es ist darauf zu achten das niemals alle Umluftgitter sowie Zuluftgitter des Gerätes während des Heizbetriebes voll- Verbrennungsgefahr durch heiße Oberflächen! ständig geschlossen sind! Die Lüftungsgitter müssen beim Durch den Heizbetrieb erwärmt sich insbesondere die Heizbetrieb offen bleiben, ansonsten entsteht ein Wärme-... -
Seite 5: Bauteile Aus Brennbaren Baustoffen Oder Brennbaren
2. Brandschutz mind. 50 mm mind. 300 mm mind. 300 mm mind. 20 mm Abb. 2.1 Abb. 2.2 Beispiel: Abstände vor der Feuerraumöffnung Beispiel: Brennbare Gegenstände und Strahlungsschutz 1 = Heizeinsatz, 2 = Belag aus nicht brennbaren Baustoffen 1 = Heizeinsatz, 2 = z. B. Möbelstück, 3 = Strahlungsschutz Vor der Feuerraumöffnung sind Fußböden aus brenn- 2.2 Bauteile aus brennbaren Baustoffen oder brennba- baren Baustoffen durch einen Belag aus nichtbrennbaren... -
Seite 6: Verbrennungsluftversorgung
Brennstoff nahezu abgebrannt ist. Verwenden Sie die maximale Verbrennungsluft-Einstellung (Kaltstart/Anhei- können Holzfeuchtemessgerät unter zen). http://ersatzteile.schmid.st erwerben. Abdeckung Ein neu errichteter Kachelofen darf auf keinen Fall zum Trockenheizen von Wohnräumen genutzt werden. Holzstapel Etwa 1- 2 Wochen nach der Fertigstellung können Sie langsam mit dem Trockenheizen des Ofens beginnen. - Seite 7 Die Abbranddauer wird durch die aufgegebene Brennstoffmenge und der zugeführten Luftmenge bestimmt. Es gibt keine zeitliche Einschränkung der Betriebsdauer. Alle Kamin- und Heizeinsätze der Marke Schmid sind Zeitbrand-feuerstätten. Dauerbrand-Feuerstätten werden in ununterbroche- Den Film und die Broschüre finden Sie in ner Brenndauer und Gluthaltung geheizt.
-
Seite 8: Funktion Des Primärluftschiebers
6. Bedienelemente Holzbrand Der von Ihnen erworbene Heizeinsatz ist für eine Holzfeu- erung, sowie auch eine Befeuerung mit Kohle vorgesehen. Nachfolgend werden die verschiedenen Bedienelemente erklärt. 6.1 Primärluftschieber Heizeinsatz verfügt über einen Primärluft- schieber mit dem sich der Abbrand komfortabel regeln lässt. -
Seite 9: Anheizen Des Heizeinsatzes
7.1 Anheizen des Heizeinsatzes Stufe 1: Anheiz- und Heizphase Einstellung Primärluftschiebers, gemäß Gra- fik 1. Diese Stufe ermöglicht die Zuführung des erfor- derlichen vollen Verbrennungsluftbedarfs. Befüllung, s. Punkt 11. Scheitholztabelle. Anmachholz auf den Holz- scheiten platzieren und mit Anzündern entzünden. Nach dem Anzünden den Abbrand zum Höhepunkt kommen lassen, bis das komplette Brenngut in Brand steht. -
Seite 10: Funktion Des Sekündärluftschiebers
8. Bedienelemente Rostfeue- rung Der von Ihnen erworbene Heizeinsatz ist für eine Holz- feuerung und für die Befeuerung mit Kohle vorgesehen. Nachfolgend werden die verschiedenen Bedienelemente erklärt. 8.1 Primärluftschieber Heizeinsatz verfügt über einen Primärluft- schieber mit dem sich der Abbrand komfortabel regeln lässt. -
Seite 11: Anheizen Und Befeuerung Braunkohlebriketts
9. Anheizen und Befeuerung Braunkohlebriketts Anmachholz Braunkohlebriketts Zum Anheizen Ihres Heizeinsatzes legen Sie möglichst klein gespaltenes, trockenes Holz auf den Rost und eini- ge Braunkohlebriketts auf das trockene Holz. Verwenden Sie kein Spiritus, Benzin, Öl oder andere feuergefährliche Flüssigkeiten. Zünden Sie das Feuer mit Paraffinanzün- dern oder anderen Anzündhilfen an. -
Seite 12: Entaschung
10. Entaschung Schritt 1: Handschuh benutzen. Fülltür langsam öffnen. Schritt 2: Beigelegte Rüttelstange verwenden. Asche abrütteln. Schritt 3: Darauf achten das keine heiße Glut vorhanden ist! Ggf. Asche weiter auskühlen lassen. Aschekasten vorsichtig entnehmen und Asche entsor- gen. Aschekasten wieder in den Heizeinsatz einschieben. -
Seite 13: Heizen In Der Übergangszeit
11. Scheitholztabelle Heizeinsatz Change Holzbrand 8 Rostfeuerung 8 mit Abgasstutzen Ø 145 mm Ø 160 mm Ø 180 mm Ø 145 mm Ø 160 mm Ø 180 mm Max. Scheitholzlänge [cm] Max. Restfeuchte Empfohlene Füllmenge [Kg]* 3,5 (3,0**) 3,5 (3,0**) 3,5 (3,0**) (bei Nennwärmeleistung mit Nachheizkasten) Empfohlene Füllmenge... -
Seite 14: Ersatzteile, Innenauskleidung
12. Ersatzteile, Innenauskleidung 12.1 Change HB Es dürfen nur Ersatzteile verwendet werden, die vom Hersteller ausdrücklich zugelassen bzw. angeboten werden. Bitte wenden Sie sich bei Bedarf an uns oder Ihren Fachhändler. Innenauskleidung – Change Holzbrand Pos.- Bestell-Nr. Bezeichnung 75/1903-0152 Schnurdichtung D=14 /15mm, schwarz 75/1923-0821 Flachdichtung 8 x 2 mm, selbstklebend 21/5861-2041... - Seite 15 12.2 Change RF Es dürfen nur Ersatzteile verwendet werden, die vom Hersteller ausdrücklich zugelassen bzw. angeboten werden. Bitte wenden Sie sich bei Bedarf an uns oder Ihren Fachhändler. Innenauskleidung – Change Rostfeuerung Pos.- Bestell-Nr. Bezeichnung 75/1903-0152 Schnurdichtung D=14 /15mm, schwarz...
-
Seite 16: Pflegeanweisung
Nach der Abbrandzeit, wenn noch Wärme benötigt wird, 15.4 Lackschäden die Asche mit dem Schürhaken durch den Rost stochern und auf das Glutbett erneut Brennstoff legen. Lackschäden mit Ofenlack ausbessern. Bei größeren Schä- den Sprühlack verwenden (fragen Sie Ihren Händler nach Schmid-Ofenlack). -
Seite 17: Allgemeine Garantiebedingungen
Nach dem aktuellen Stand der Technik ist dieses Produkt 5 Jahre Guss-Heizeinsätze ein innovatives, deutsches Qualitätserzeugnis aus dem (umfasst die Gussteile) Hause Schmid. Bei unseren Produkten legen wir beson- 5 Jahre Kamineinsätze deren Wert auf gutes Design, hochwertige Verarbeitung 2 Jahre Kesselgeräte... - Seite 18 Verschleiß bezeichnet den fortschreitenden Materialver- Die Regelung zur Haftung bei Schäden entnehmen Sie un- lust aus der Oberfläche eines festen Körpers (Grundkör- seren AGB, siehe www.schmid.st. per). Hervorgerufen wird dieser durch mechanische Ur- sachen, d. h. Kontakt- und Relativbewegung eines festen,...
- Seite 19 NOTIZEN...
- Seite 20 Z E R T I F I K AT Reg.-Nr. (bitte Auftragsbestätigungsnummer eintragen) Vielen Dank, dass Sie sich für Original Schmid Feuerungs- nen Garantiebedingungen. Beachten Sie bitte, dass dieses technik entschieden haben. Auf dieses Produkt erhalten Zertifi kat ordnungsgemäß mit einer Registriernummer und Sie von uns 5 Jahre Garantie und 10 Jahre Ersatzteilzu- mit einem Fachhändlerstempel zu versehen ist.
