Allgemeines
Sicherheitshinweise
1
Diese Geräte und deren Zubehör dürfen nur gemäss der Betriebsanleitung betrieben werden (bestimmungsgemässer Gebrauch).
Diese Geräte und deren Zubehör dürfen nur von geschultem und qualifiziertem Personal in Betrieb genommen werden.
Diese Geräte dürfen nur mit den dafür vorgesehenen Betriebsspannungen und Parametern betrieben werden.
Treten Störungen auf, die nicht beseitigt werden können, Gerät ausser Betrieb setzen und zur Reparatur einschicken.
Diese Geräte dürfen nur vom Hersteller repariert werden. Eingriffe und Veränderungen sind unzulässig. Sie verlieren dadurch alle Garantie- und
Gewährleistungsansprüche.
Mechanische Montage im Schaltschrank
2
Die ProLoop DIN-Variante wird auf eine 35 mm Hutschiene nach EN 50 022 im Schaltschrank montiert. Beim ProLoop sind die Klemmen in steckbarer und
kodierter Ausführung. Die 11-polige Variante des ProLoop wird auf einen Hutschienensockel (BSF-11) montiert. Dieser Sockel wird gesondert geliefert und
ist nicht im Lieferumfang enthalten.
Elektrisches Anschliessen
3
Die Schleifenzuleitungen an einen Schleifendetektor sind mindestens 20 mal pro Meter zu verdrillen.
Bitte verdrahten Sie das Gerät entsprechend der Anschlussbelegung. Achten Sie dabei auf die korrekte Belegung der Klemmen.
Klemmenanschlussschema ProLoop DIN-Variante
3.1
A: B:
Versorgungs- Schleifen-
spannungs- anschluss
anschluss 1-Kanalgerät
AC/DC
A1
A2
AC/DC
Anschlussmöglichkeiten Ausgang (abhängig von den bestellten Optionen):
1-Schleifengerät
3.2 Klemmenanschlussschema ProLoop 11 (Belegung BSF-11 Sockel)
Überprüfen Sie den elektrischen Anschluss (Sockelbelegung) beim Austausch eines Schleifendetektors anderer Hersteller.
A: B:
Versorgungs- Schleifen-
spannungs- anschluss
anschluss 1-Kanalgerät
AC/DC
A1
11
AC/DC
Anschlussmöglichkeiten Ausgang (abhängig von den bestellten Optionen):
1-Schleifengerät
C: D:
Schleifen- Alarmausgang
anschluss Anschluss
2-Kanalgerät (optional)
L3
1 31
L3 L4
32
L4
L5
2
34
L6
Ausgang
Relaisbestückung:
Anschlussbild:
Ausgang 1 E
Ausgang 2 E, F
Alarmausgang D, E, F
C: D:
Schleifen- Relais-
anschluss anschluss
2-Kanalgerät Ausgang 1
common
34 34 21
2
nc
24
24 A2
1
32 32 22
no
Ausgang
Relaisbestückung:
Anschlussbild:
Ausgang 1+2 D, E
Schleifendetektor für industrielle Tore,
Schranken-, Parkplatzanlagen und Poller
ProLoop Schleifendetektor DIN-Variante, Hutschienenmontage

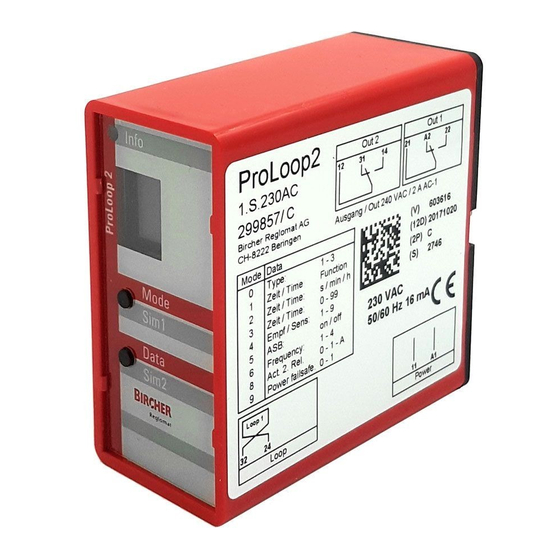

ProLoop Schleifendetektor 11-polig, Sockelmontage
LCD-Anzeige
«Mode»-Taste
«Data»-Taste
Anschlussklemmen
Info – Leuchtdiode
E: F:
Relais- Relais-
anschluss anschluss
Ausgang 1 Ausgang 2
common
common
11 21
nc nc
12 22
14 24
no no
2-Schleifengerät
E:
Relais-
anschluss
Ausgang 2
common
12
nc
31
14
no
2-Schleifengerät
common
nc
no
Ausgang
Relaisbestückung:
Anschlussbild:
Ausgang 1+2 E, F
Alarmausgang D, E, F
Ausgang
Relaisbestückung:
Anschlussbild:
Ausgang 1+2 D, E
