Original-Betriebsanleitung
Sicherheitsinshinweise
1
Das Gerät darf nur an Schutzkleinspannung mit sicherer elektrischer
Trennung betrieben werden. Lassen Sie Eingriffe und Reparaturen nur
durch Ihren Lieferanten vornehmen. Vermeiden Sie generell
Berührungen mit elektronischen Bauteilen des Sensors.
2
Beschreibung des Sensors
Merkur 2 ES.SM ist standardmässig richtungserkennend. Zudem ist der Sensor
selbstüberwachend und baumustergeprüft nach DIN 18650.
Artikel
Merkur 2 ES.SM.R.C
Merkur 2 ES.SM.F.C
Merkur 2 ES.SM.F
Merkur 2 ES.SM.V.C
Merkur 2 ES.SM.V
1
2
3
9

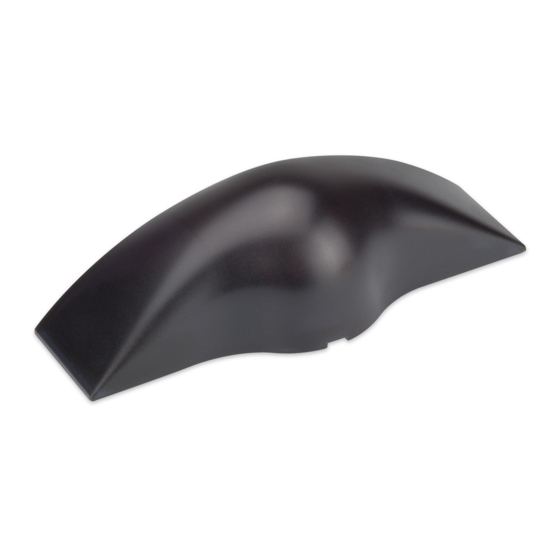

Abdeckhaube
1
Steckschraubklemme
2
RJ12-Printbuchse
3
Raster zum Schwenken
4
des Radarmoduls
Raster zum Neigen
5
des Radarmoduls
Radar Doppelfeldmodul
6
LED grün
7
2 ES.SM
Signalausgang
Anschluss
Relais
RJ-Stecker
Frequenz
RJ-Stecker
Frequenz
Steckschraubklemme
Spannung
RJ-Stecker
Spannung
Steckschraubklemme
8
7
6
5
4
14
12
13
11
10
LED rot
8
Aussparungen zur Befestigung
9
des Sensors
Bodenplatte
10
Kabeldurchführung
11
DIP-Schalter (Adressierung)
12
Taste [<]
13
Taste [>]
14
Radar-Bewegungsmelder als Öffnungs-
impulsgeber für automatische Türen
3
Installation
3 1
Einbauhinweise
- Der Sensor muss auf einer ebenen Fläche montiert werden
(Vibrationen vermeiden)
- Der Sensor muss vor Regen und Schnee geschützt sein
- Objekte (z.B. Pflanzen, Fahnen, Ventilatoren, usw.) dürfen nicht in das
Detektionsfeld hineinragen
- Der Sensor darf nicht durch Abdeckungen/Schilder verdeckt sein
- FL-Röhren in unmittelbarer Nähe des Detektionsfeldes müssen vermieden werden
3 2
Gehäuse öffnen
VOR der Montage
2
9
3 3
Montage
1
Bohrschablone an Wand/Decke kleben und Löcher gemäss Angaben bohren
1
Kabel durch vorgesehene Öffnung der Bodenplatte führen –
2
auf ausreichende Länge achten für Verdrahtung
Sensor festschrauben
3
Kabel anschliessen (gemäss Typenschild bzw. Kap. 3.4)
4
Abdeckhaube auf Bodenplatte klicken
5
an Flucht- und Rettungswegen
NACH der Montage
5
4
222586Q
03/14
3
2
