3.8 Fester Sitzes
Der feste Sitz wird werksseitig montiert geliefert. Die Winkel von Sitz und Rücken können
verstellt werden.
Verstellung des Rückenwinkels

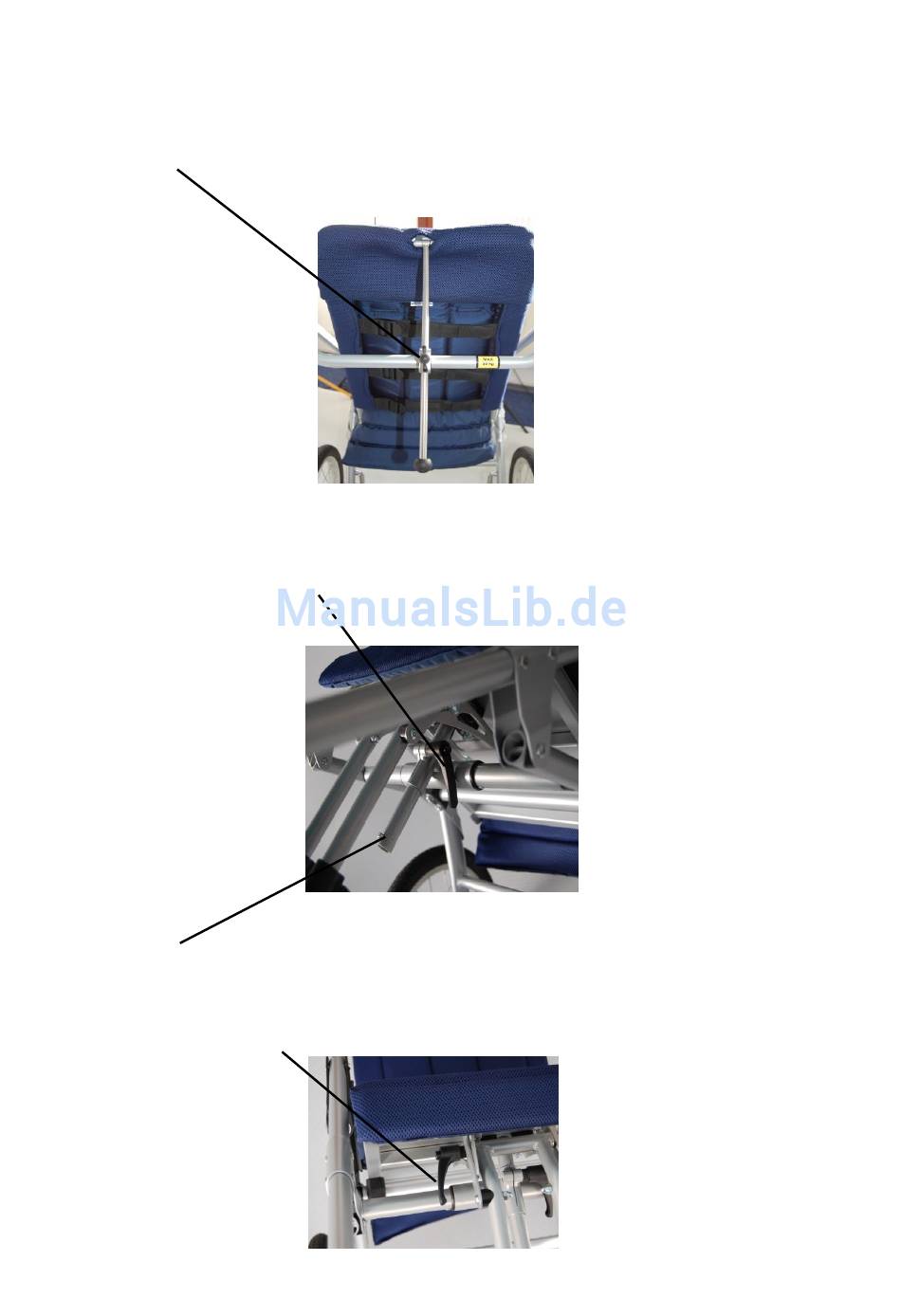

Wenn Sie die Schraube lösen, die das gebogene Rohr (siehe Bild) hält, können Sie den
Rückenwinkel um maximal 40 Grad verstellen. Danach muss die Schraube wieder fest
angezogen werden
Verstellung des Sitzwinkels
Durch das Lösen des Klemmhebels unterhalb des Sitzes (vor dem Querrohr) kann der
Sitzwinkel um maximal 40 Grad verstellt werden (siehe Bild). Danach muss der Klemmhebel
wieder fest angezogen werden.
Ein versehentliches Rausrutschen des Verstellrohrs aus dem Führungsrohr wird durch eine
Stativfeder verhindert. Diese kann so gedrückt werden, dass das Verstellrohr herausgezogen
werden kann.
Verstellung des Fußbankwinkels
Durch das Lösen des Klemmhebels vorne unterhalb des Sitzes kann die Fußbank um maximal
12
