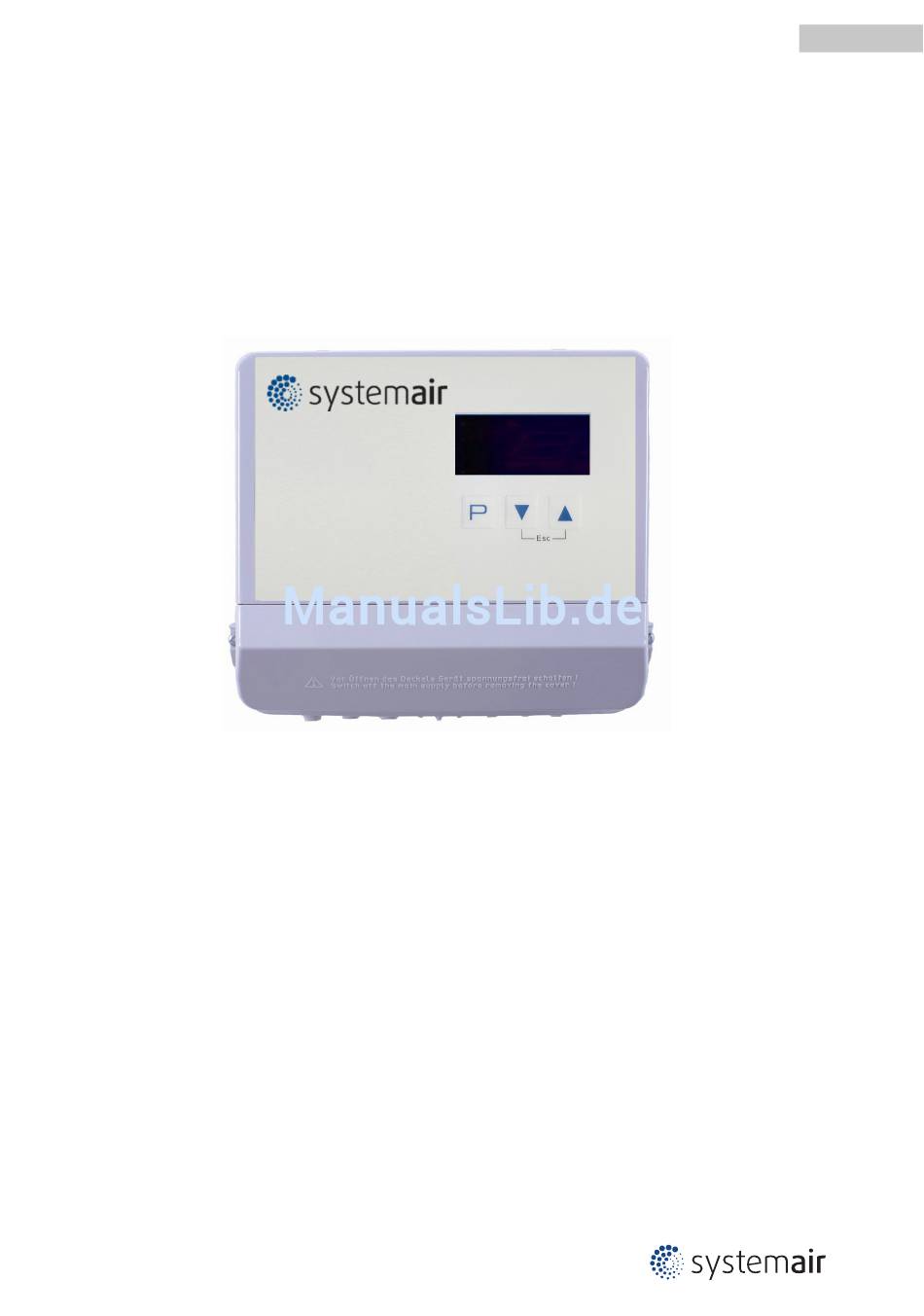

- Seite 1 deutsch Regelmodul mit integriertem Drucksensor z. B. für Zentralentlüftungssysteme Betriebsanleitung Software-Stand: D1450A ab Version 1.07 L-BAL-E039-D 1250 Index 004 Art.-Nr. 00163321-D...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung POC Inhaltsübersicht Allgemeine Hinweise ............ - Seite 3 Betriebsanleitung POC Menügruppe Start ........... . .
-
Seite 4: Allgemeine Hinweise
Betriebsanleitung POC Allgemeine Hinweise 1 Allgemeine Hinweise Bedeutung der Betriebsanleitung Lesen Sie vor Installation und Inbetriebnahme sorgfältig diese Betriebsanleitung, um einen korrekten Gebrauch sicherzustellen! Wir weisen darauf hin, dass diese Betriebsanleitung nur gerätebezogen und keinesfalls für die komplette Anlage gilt! Die vorliegende Betriebsanleitung dient zum sicherheitsgerechten Arbeiten an und mit dem genann- ten Gerät. -
Seite 5: Produktsicherheit
Betriebsanleitung POC Sicherheitshinweise Achtung! Allgemeine Gefahrenstelle. Tod, schwere Körperverletzung oder erheblicher Sachschaden können auftreten, wenn entsprechende Vorsichtsmaßnahmen nicht getroffen werden! Gefahr durch elektrischen Strom Warnung vor gefährlicher Spannung oder gefährlichem Strom. Information Wichtige Zusatzinformationen und Anwendungstipps. Produktsicherheit Das Gerät entspricht zum Zeitpunkt der Auslieferung dem Stand der Technik und gilt grundsätzlich als betriebssicher. -
Seite 6: Arbeiten Am Gerät
Betriebsanleitung POC Sicherheitshinweise Arbeiten am Gerät Information Montage, elektrischer Anschluss und Inbetriebnahme dürfen nur von einer Elektrofachkraft, entsprechend den elektrotechnischen Regeln (u. a. EN 50110 od. EN 60204) vorgenommen werden! Gefahr durch elektrischen Strom Es ist grundsätzlich verboten, Arbeiten an Geräteteilen durchzuführen, die unter Spannung stehen. -
Seite 7: Produktübersicht

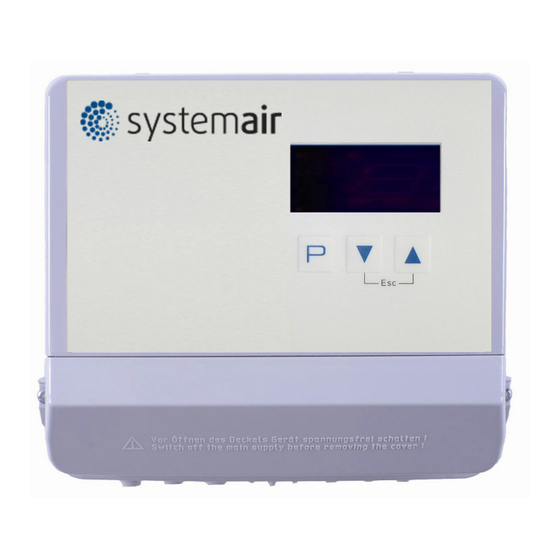

Betriebsanleitung POC Produktübersicht 3 Produktübersicht Einsatzbereich Regelmodul mit integriertem Drucksensor z. B. für Zentralentlüftungssysteme. In Verbindung mit einem externen Temperatursensor ist eine Außentemperaturkompensation möglich. Aufgabe des Gerätes ist es, den eingestellten Sollwert zu erreichen und einzuhalten. Dazu wird der gemessene Istwert (Sensorwert) mit dem eingestellten Sollwert verglichen und daraus die Stellgröße (Aussteuerung) bestimmt. -
Seite 8: Montage
Betriebsanleitung POC Montage 4 Montage Allgemeine Hinweise Achtung! Um einen Defekt des Gerätes aufgrund von Montagefehlern oder Umgebungseinflüssen zu vermeiden, müssen während der mechanischen Installation die unten aufgeführten Punkte beachtet werden: • Vor der Montage Gerät aus Verpackung nehmen und auf eventuelle Transportschäden über- prüfen! -
Seite 9: Elektrische Installation
Betriebsanleitung POC Elektrische Installation 10.02.2012 v_drucksensor_poc.VSD 5 Elektrische Installation Sicherheitsvorkehrungen Gefahr durch elektrischen Strom • Arbeiten an elektrischen Teilen dürfen nur von einer Elektrofachkraft oder elektrisch unterwiesenen Personen unter Aufsicht einer Elektrofachkraft gemäß den Regeln der Technik durchgeführt werden. •... -
Seite 10: Netzanschluss
Betriebsanleitung POC Elektrische Installation Netzanschluss Der Netzanschluss erfolgt an den Klemmen: PE, L1 und N. Dabei ist unbedingt darauf zu achten, dass die Netzspannung innerhalb der zulässigen Toleranzangaben liegt (F Technische Daten und seitlich angebrachtes Typenschild). Gefahr durch elektrischen Strom Die Netzspannung muss den Qualitätsmerkmalen der DIN EN 50160 und den definierten... -
Seite 11: Bedienelemente Und Menü
Betriebsanleitung POC Bedienelemente und Menü 6 Bedienelemente und Menü Multifunktions - LC Display und Tastatur 17.07.2008 v_display_erklaerung_poc.vsd Programmiertaste und Menü öffnen 1. Numerische Anzeige 5 Stellen Menüauswahl, Wert verkleinern 2. Mond-Symbol für Sollwert 2 ▼ Menüauswahl, Wert vergrößern 3. Alarm-Symbol (Störungsanzeige) ▲... -
Seite 12: Menüstruktur
Betriebsanleitung POC Bedienelemente und Menü Menüstruktur PIN 0010 STOP ← ← ← ← User Service → → → → ▼ ▼ ▼ ▼ ▲ ▲ ▲ ▲ Start Info Einstellung Ereignisse Grundeinstellung P↓ ↑ ESC P↓ ↑ ESC P↓ ↑ ESC P↓... -
Seite 13: Inbetriebnahme
Betriebsanleitung POC Inbetriebnahme Inbetriebnahme Voraussetzungen für die Inbetriebnahme Achtung! 1. Das Gerät muss entsprechend der Betriebsanleitung montiert und angeschlossen sein. 2. Alle Anschlüsse sind nochmals auf Richtigkeit zu prüfen. 3. Die Netzspannung muss mit den Angaben auf dem Typenschild übereinstimmen. -
Seite 14: Menü Für Druckregelung Klimatechnik
Betriebsanleitung POC Inbetriebnahme Menü für Druckregelung Klimatechnik 4.01 4.02 Parameter Werkseinstellung User Setting Start PIN Eingabe - - - - - - - - - - Sprache Reset Betriebsart 4.01 4.02 UNIcon 1.07 1.07 Info E1 Istwert 88.7 Pa 88.7 Pa... - Seite 15 Betriebsanleitung POC Inbetriebnahme Parameter Werkseinstellung User Setting IO Setup A1 Funktion A1 min. 0.0 V 0.0 V A1 max. 10.0 V 10.0 V A1 Invertierung Grenzwerte Ausst. Funktion Ausst. min. - - - - - - - - Ausst. max.
-
Seite 16: Programmierung
Betriebsanleitung POC Programmierung 8 Programmierung Grundeinstellung 4.01 4.02 Grundeinstellung Grundeinstellung Betriebsart Einstellung der Betriebsart z. B. 4.01 Betriebsart E1 Analog In “E1 Analog In” ist bei Werkseinstellung auf den integrierten Drucksensor mit einem Messbereich von 500 Pa vorprogrammiert “DSG500”. E1 Analog In Wenn der interne Sensor gegen einen Sensor mit anderem Messbereich aus- getauscht wird, der technisch kompatibel ist, so muß... - Seite 17 Betriebsanleitung POC Programmierung Minimal Drehzahl Einstellbereich: 0...100 % Werkseinstellung: 0 % Min. Drehzahl Maximal Drehzahl Einstellbereich: 100 %... “Min. Drehzahl” Werkseinstellung: 100 % Max. Drehzahl Handbetrieb “OFF” = automatische Regelung auf eingestellten Sollwert (Werkseinstellung) “ON” = automatische Regelung außer Funktion, Drehzahlvorgabe im Menü...
-
Seite 18: Menügruppe Start
Betriebsanleitung POC Programmierung Menügruppe Start Start Start PIN Eingabe Das Servicemenü für die Installation kann vor unbeabsichtigten Änderungen durch einen PIN-Code geschützt werden. Mit weiteren PIN-Codes ist das PIN Eingabe Zurücksetzen auf Voreinstellungen möglich. PIN 0010 Freischalten der Serviceebene, wenn PIN-Schutz eingeschaltet PIN 1234 Freischalten Menügruppe “Einstellung”. -
Seite 19: Controller Setup
Betriebsanleitung POC Programmierung Anzeige des aktiven Sollwertes auf den das Gerät arbeitet. “Sollwert 1” unter Menü “Einstellung” “Sollwert 2” unter Menü “Einstellung” Sollwert 1 Bei aktiviertem Handbetrieb wechselt die Anzeige ständig zwischen Istwert und dem Wert für Handbetrieb. Aussteuerung des Gerätes. -
Seite 20: Mindestluftabschaltung
Betriebsanleitung POC Programmierung Bei “Alarm Sensoren” = “OFF” (werkseitig) werden Sensorstörungen als “Message” abwechselnd zum Ist- wert angezeigt und im Menü “Ereignisse” gespeichert. Alarm Sensoren Sensor 1 Bei “Alarm Sensoren” = “ON” werden Sensorstörungen als “Alarm” abwechselnd zum Istwert angezeigt und im Menü... -
Seite 21: Angaben Zur Gesamtregelabweichung
Betriebsanleitung POC Programmierung I-Anteil = Genauigkeit, Ausregelzeit Einstellbereich: 0 - 200 % größer = schneller kleiner = langsamer D-Anteil Mehr “D-Anteil” bewirkt bei einem sauberen Istwertsignal mehr Stabilität bei kürzeren Ausregelzeiten Bei Istwertsignal mit einer Überlagerung sollte auf einen “D-Anteil” verzichtet werden, Einstellung →... -
Seite 22: Das Diagnosemenü
Betriebsanleitung POC Das Diagnosemenü 9 Das Diagnosemenü Das Diagnosemenü gibt Aufschluss über den momentanen Betriebszustand des Gerätes. Diagnose O = Betriebsstunden, T = Zähler, C = Controller Die Zeitzählung läuft, sobald Netzspannung am Controller anliegt (ohne Stö- rung ). 00056:46:13 Treten Ereignisse auf (z. -
Seite 23: Ereignisse / Störmeldungen
Betriebsanleitung POC Ereignisse / Störmeldungen 10 Ereignisse / Störmeldungen 10.1 Anzeige und Abfrage von Ereignissen Ereignisse während des Betriebes können zu einer Fehlfunktion des Gerätes führen. Die letzten 10 (0 - 9) Ereignisse werden in der Menügruppe “Ereignisse” Ereignisse gespeichert (Position “0” = jüngstes Ereignis). -
Seite 24: Anhang
Betriebsanleitung POC Anhang 11 Anhang 11.1 Technische Daten Art.-Nr. 308499 (320037-42) Max. Verlustleistung 10 W Max. Vorsicherung 10 A Netzspannung 1 ~ 230 V (-15 bis +10%), 50/60 Hz alternativ: 24 V DC +/- 20 % (Stromaufnahme ca. 55 mA) -
Seite 25: Anschlussplan
Betriebsanleitung POC Anhang 11.2 Anschlussplan TF.. Ausgang DC 24 V Output 0...10 V = 10 mA) Netz Line MCRE14K2 1 ~ 230 V 50/60 Hz 10.06.2008 1 Netz 1 ~ 230 V, 50/60 Hz 2 alternativ Versorgung mit DC 24 V 3 Ausgang 0...10 V (I... -
Seite 26: Herstellerhinweis
Betriebsanleitung POC Anhang 11.4 Herstellerhinweis Unsere Produkte sind nach den einschlägigen internationalen Vorschriften gefertigt. Haben Sie Fragen zur Verwendung unserer Produkte oder planen Sie spezielle Anwendungen, wenden Sie sich bitte an: Systemair Industrievägen 3 73930 Skinnskatteberg Telefon:+46 (0) 222 440 00 Telefax:+46 (0) 222 440 99 mailbox@systemair.se...
