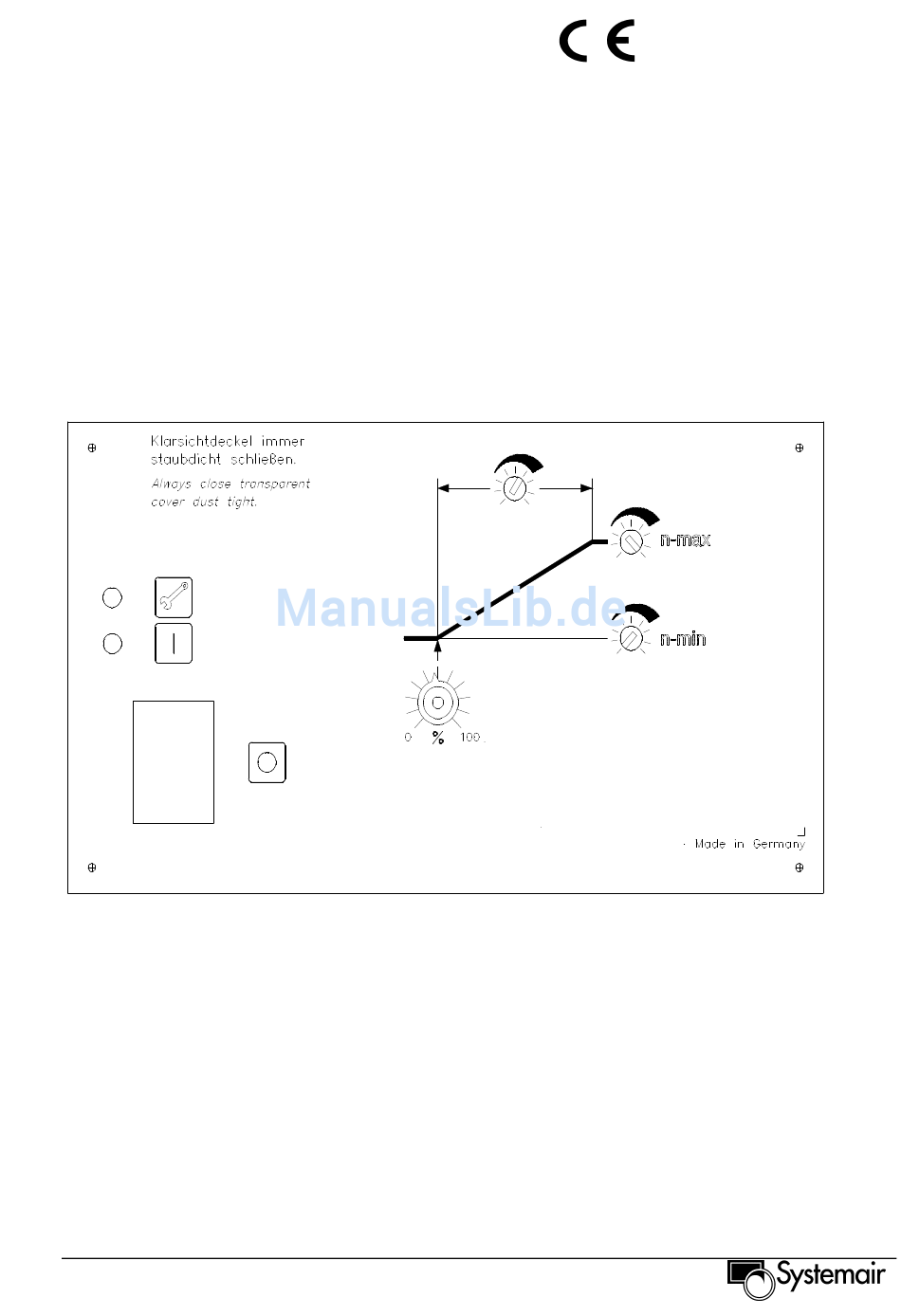

- Seite 1 Betriebsanleitung RET 6 / 10 .: 5694 / 5695 Art.-Nr Temperaturregelgerät für spannungsregelbare 1~ Motoren Applikation: Klimatechnik Fert. Nr: ab Ab Baujahr: 1996 R-TBL 96_19 0618 - 1 -...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung Stand 0618 Temperaturregelgerät RET 6/10 Inhaltsverzeichnis 1. ALLGEMEINE HINWEISE ..........................3 1.1 U ..............................3 RHEBERRECHT 1.2 G ...................... 3 RUNDLAGE FÜR DIE ERÄTEKONSTRUKTION 1.3 G ............................3 EBRAUCHSHINWEISE 1.4 T ............................4 RANSPORT AGERUNG 1.5 P ..........................4... -
Seite 3: Allgemeine Hinweise
Betriebsanleitung Stand 0618 Temperaturregelgerät RET 6/10 1. Allgemeine Hinweise 1.1 Urheberrecht Das Urheberrecht an dieser Betriebsanleitung verbleibt bei Systemair GmbH Die Betriebsanleitung darf weder vollständig noch teilweise vervielfältigt, verbreitet oder zu Zwecken des Wettbewerbes unbefugt verwertet oder anderen mitgeteilt werden. -
Seite 4: Transport Lagerung
Ihrer Ausbildung und Qualifikation dazu berechtigt sind. Außerdem müssen die Personen vom Betreiber dazu beauftragt sein! 1.4 Transport Lagerung Systemair-Regelgeräte sind ab Werk für die jeweils vereinbarte Transportart entsprechend verpackt. Transportieren Sie das Regelgerät nur originalverpackt. Bei Transport von Hand beachten Sie die zumutbaren menschlichen Hebe- und Tragekräfte. -
Seite 5: Elektrische/Elektronische Einrichtungen
ZUR BESONDEREN BEACHTUNG! Verwenden Sie zu Ihrer eigenen Sicherheit nur Teile, Sensoren und Zusatzein- richtungen, die von SYSTEMAIR freigegeben bzw. empfohlen sind. Für nicht freigegebene oder empfohlene Fremdprodukte oder sonstige nicht von SYSTEMAIR durchgeführte Modifikationen kann nicht beurteilt werden, ob sich im Zusammenhang mit SYSTEMAIR -Geräten ein Sicherheitsrisiko ergibt. -
Seite 6: Herstelleradresse, Serviceadresse
Internet: http://www.systemair.de e-Mail: info@systemair.de 3. Allgemeine Beschreibung 3.1 Einsatzbereich Das elektronische Regelgerät Typ RET 6/10 ist für die stufenlose temperaturabhängige Drehzahlverstellung von spannungsregelbaren 1~ Motoren. Der Einsatzbereich ist z.B. die Raumtemperaturregelung über Ventilatoren. 3.2 Technische Daten Nennspannung 1~ 230V, 50/60Hz... -
Seite 7: Bedien- Und Anzeigeelemente

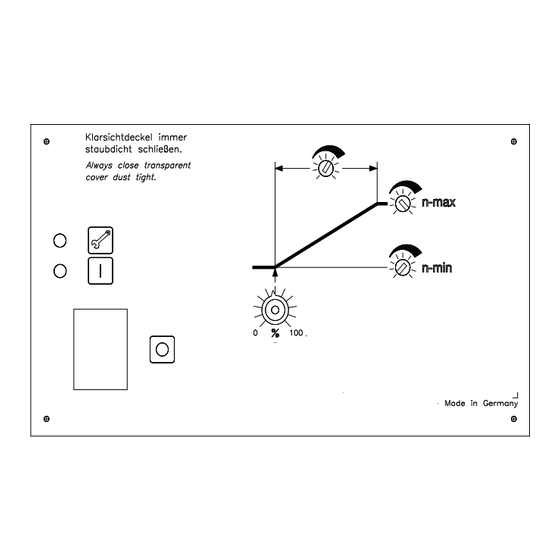

Betriebsanleitung Stand 0618 Temperaturregelgerät RET 6/10 3.3 Bedien- und Anzeigeelemente LED-Anzeige Leuchtet bei: Motorstörung (Unterbrechung an TK-Anschluss) "Störung" Blinkt bei: Fühlerunterbrechung oder Fühlerkurzschluss, Isttemperaturen außerhalb des Messbereiches LED-Anzeige Leuchtet bei: Vorhandenem Netzanschluss und eingeschaltetem "Betrieb" Hauptschalter Hauptschalter Stellung "0": Regelgerät ausgeschaltet Stellung "I": Stufenlose Drehzahlsteuerung der Ventilatoren... -
Seite 8: Montage
Betriebsanleitung Stand 0618 Temperaturregelgerät RET 6/10 4. Montage 4.1 Montage Bitte beachten Sie die folgenden Punkte: Gehäuse auf sauberen, tragfähigen Untergrund montieren und nicht verspannen! Benutzen Sie geeignete Befestigungsmittel und unterlegen Sie die Schraubenköpfe, bei betreffenden Gehäusen, mit den beigelegten Kunststoffringen! Montieren Sie das Gerät außerhalb des Verkehrsbereiches, achten Sie dabei jedoch auf gute... -
Seite 9: Leitungsverlegung / Abschirmung
Betriebsanleitung Stand 0618 Temperaturregelgerät RET 6/10 4.5 Leitungsverlegung / Abschirmung Motorleitung Für die Motorleitung ist generell keine abgeschirmten Leitungen vorgeschrieben. Steuerleitung Um Einstreuungen zu vermeiden müssen die Steuerleitungen abgeschirmt verlegt werden, wenn diese länger sind als 20m oder unmittelbar zusammen mit anderen Leitungen (z. -
Seite 10: Mindestluftabschaltung
Betriebsanleitung Stand 0618 Temperaturregelgerät RET 6/10 5.2 Mindestluftabschaltung Mit dem Stecker J8 im Anschlussraum kann die Mindestluftabschaltung aktiviert werden. Funktionsbeispiel für Regelverhalten Kühlfunktion (steigende Drehzahl bei steigendem Istwert). Stecker J8 in Pos. „A“ d. h. oben: Betrieb mit Mindestluftabschaltung Abschaltung der Ventilatoren bei eingestellter min. Drehzahl , wenn der Istwert ca. 1K unter dem Sollwert liegt. -
Seite 11: Ausgangsspannung 0-10V
Betriebsanleitung Stand 0618 Temperaturregelgerät RET 6/10 5.7 Motorschutz Motorschutz ist durch den Anschluss der Thermokontakte an den beiden Klemmen TK möglich. Dazu muss die werkseitig angebrachte Brücke entfernt werden. Beim Anschluss mehrerer Motoren (ohne separate Motorüberwachungsgeräte) sind die Thermokontakte in Serie zu schalten. -
Seite 12: Einstellung Der Max. Ausgangsspannung (Drehzahlbegrenzung) (P7)
Betriebsanleitung Stand 0618 Temperaturregelgerät RET 6/10 6.2 Einstellung der max. Ausgangsspannung (Drehzahlbegrenzung) (P7) Cos ϕ ϕ ϕ ϕ Anpassung der Ausgangsspannung Nur bei Bedarf erforderlich 1. Sollwert-Potentiometer (P4) auf Rechtsanschlag drehen. 2. Mit Poti „n-max“ (P7) die gewünschte max. Drehzahl einstellen bzw. zur cos ϕ Anpassung der Ausgangsspannung „n-max“... -
Seite 13: Störungen Und Deren Behebung
Betriebsanleitung Stand 0618 Temperaturregelgerät RET 6/10 7. Störungen und deren Behebung 7.1 Netzstörung Bei Netzstörung, z. B. Ausfall der Sicherung oder Netzphase, schaltet das Regelgerät aus, die Betriebsmeldeleuchte (LED 2) erlischt. Nach Wiederkehr der Spannung erfolgt eine automatische Wiedereinschaltung des Regelgerätes 7.2 Gerätesicherung... -
Seite 14: Anhang
Betriebsanleitung Stand 0618 Temperaturregelgerät RET 6/10 8. Anhang 8.1 Anschlussplan 8.2 Maßblatt R-TBL 96_19 0618 - 14 -...
