Daikin ARX20GV1B Installationsanleitung Seite 4

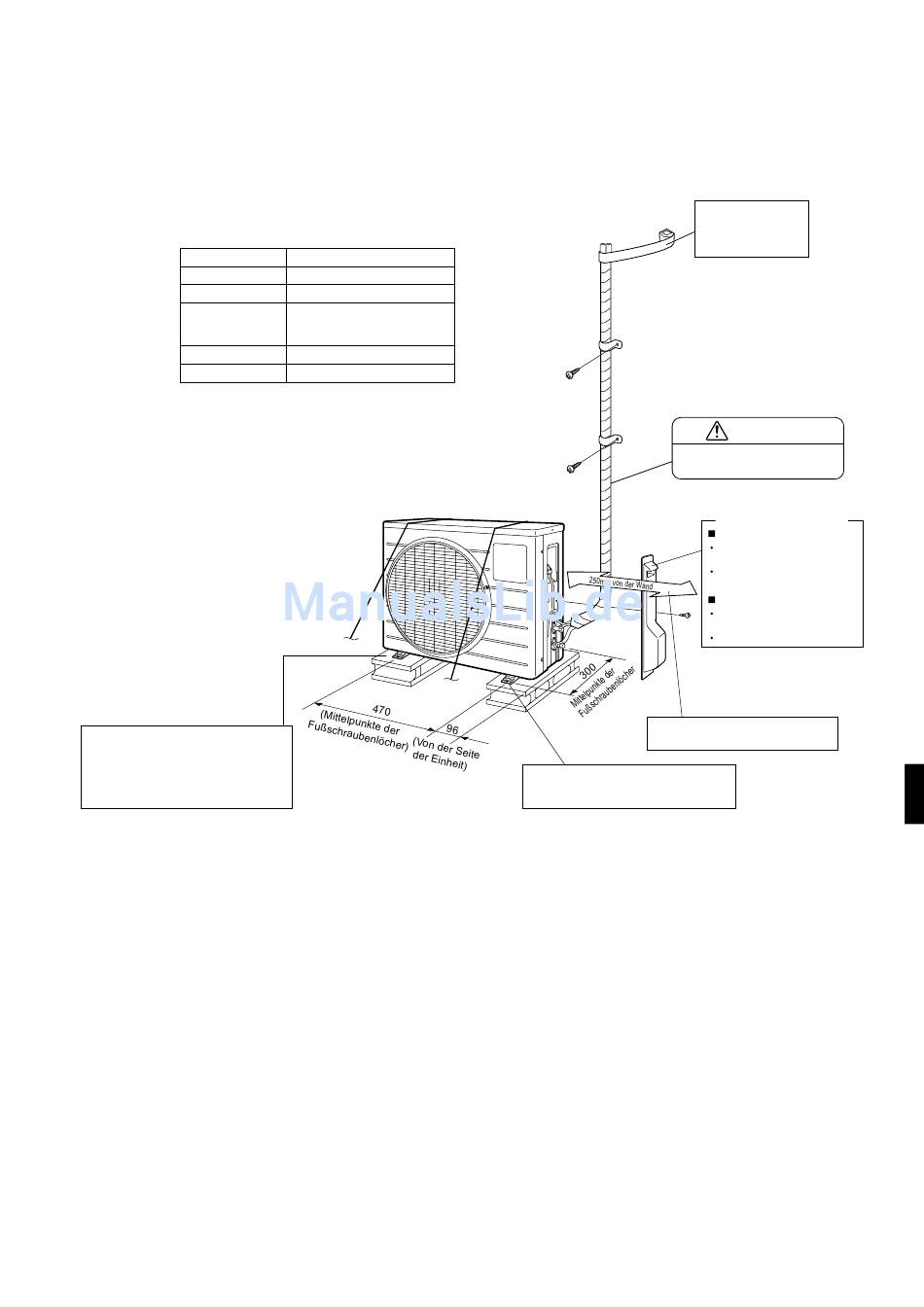

Installationszeichnungen für das
Außengerät
Maximal zulässige Länge
Min. zulässige Länge
*
Maximal zulässige Höhe
Für eine Kühlmittelrohrlänge
über 10m erforderliches
zusätzliches Kühlmittel
Gasrohr
Flüssigkeitsrohr
*
Achten Sie darauf, die angemessene Menge zusätzliches
Kühlmittel zuzugeben. Wenn dies nicht erfolgt, kann die
Leistung verringert sein.
*
Die kürzeste Rohrleitungslänge beträgt 1,5m, damit Vibrationen
und Geräusche von der Außeneinheit vermieden werden.
(Je nach Art der Installation der Einheit und der
Umgebungsbedingungen können Vibrationen und mechanisch
verursachte Geräusche auftreten.)
An Orten mit schlechter Entwässerung
die Außeneinheit auf Blöcke setzen.
Die Fußhöhe so ausrichten, daß die
Einheit waagerecht steht, da es sonst zu
Lecken von Wasser oder
Wasseransammlung kommen kann.
■Deutsch
15m
1,5m
12m
20g/m
Außendurchmesser 9,5mm
Außendurchmesser 6,4mm
Einheit: mm
Die Wärmeisolierung
von unten nach oben
mit Verkleidungsband
umwickeln.
Stellen Sie die Rohrleitungslänge
auf 1,5 bis 15m ein.
Platz für Verrohrung und Wartung der
elektrischen Verdrahtung lassen.
Wenn die Gefahr besteht, daß die Einheit
umkippt oder herunterfällt, mit
Fußschrauben oder Draht sichern.
ACHTUNG
Absperrventilabdeckung
Abnehmen der Absperrventilabdeckung.
Die Schraube von der
Absperrventilabdeckung entfernen.
Schieben Sie den Deckel zum
Abnehmen nach unten.
Anbringen der Absperrventilabdeckung.
Das Oberteil der Absperrventilabdeckung
zur Installation in das Außengerät einführen.
Ziehen Sie die Schraube an.
3
