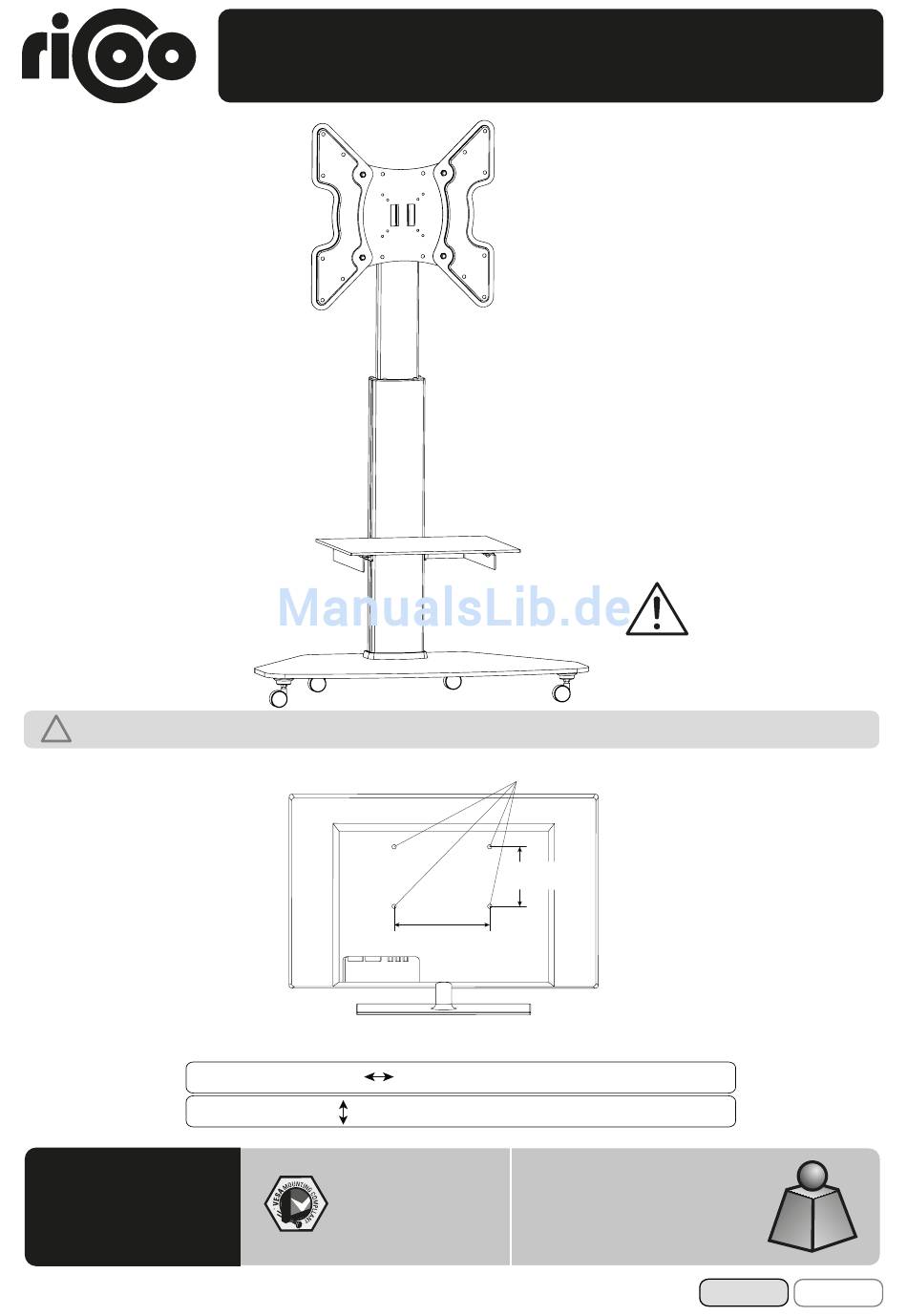

Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den VESA Befestigungs-löchern an Ihrem Bildschirm!
Horizontal / Wageerecht
Vertikal / Senkrecht
FS0200

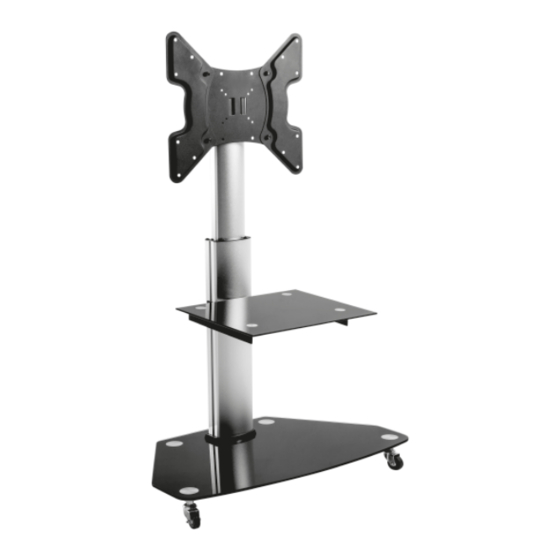

Fahrbarer TV Stand
Horizontal / Waagerecht
Diese Wandhalterung unterstützt folgende Lochabstände:
75x75
200x200
100x100
300x300
100x200
400x200
200x100
400x400
VESA Befestigungslöcher
Vertikal /
Senkrecht
Bildschirm Rückseite
75mm, 100mm, 200mm, 300mm, 400mm
75mm, 100mm, 200mm, 300mm, 400mm
TV
30kg
(66lbs)
MAX
1
MONTAGEANLEITUNG
v.17.09-1
ACHTUNG: NIEMALS DAS MAXIMAL
ZULÄSSIGE BELASTUNGSGEWICHT
ÜBERSCHREITEN. MISSACHTUNG
KANN ZU SACHSCHÄDEN ODER
SCHWEREN VERLETZUNGEN FÜHREN!
DVD
5kg
(11lbs)
MAX
Deutsch
English
Werbung
Verwandte Anleitungen für RICOO FS0200
Inhaltszusammenfassung für RICOO FS0200
- Seite 1 Senkrecht Horizontal / Waagerecht Bildschirm Rückseite Diese Wandhalterung unterstützt folgende Lochabstände: Horizontal / Wageerecht 75mm, 100mm, 200mm, 300mm, 400mm Vertikal / Senkrecht 75mm, 100mm, 200mm, 300mm, 400mm 75x75 200x200 FS0200 30kg 100x100 300x300 100x200 400x200 (66lbs) (11lbs) 200x100 400x400 Deutsch...
-
Seite 2: Kunden-Hotline
Liebe Kundin, lieber Kunde, FS0200 wir freuen uns, dass Sie sich für ein Produkt der Marke "RICOO" entschieden haben . Manchmal trotz aller Bemühungen unsererseits Ihnen ein qualitativ hochwertiges Produkt zu liefern, kann es vorkommen, dass einmal ein Zubehörteil fehlt oder ein Teil während des Transports beschädigt wird... -
Seite 3: Lieferumfang
Lieferumfang WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler. Bitte beachten Sie: Dieser Artikel besteht aus zwei Versandverpackungen. rechter Tragearm (x1) Glasplatte (x1) linker Tragearm (x1) Frontplatte (x1) - Seite 4 Befestigen Sie die obere Platte auf die Innensäule unter Verwendung von Schrauben und ziehen Sie alle Schrauben mit Inbusschlüssel fest an. Innensäule "J" in die Außensäule "K" einsetzen. Befestigen Sie die Plastikabdeckung an der Außensäule unter Verwendung von Schrauben und ziehen Sie alle Schrauben mit Gewünschte Höhe einstellen und die Innesäule mit Fixierschraube "M"...
- Seite 5 Befestigen Sie die Säule und die Fuß-Unterlage an die Grundplatte mit den richtigen Schrauben und Unterlegscheiben. Ziehen Sie alle Schrauben mit Inbusschlüssel fest an. Deutsch English...
- Seite 6 Untere Schraubenmutter Rollfüße in die Grundplatte einschrauben. Die gewünschte Höhe der Rollfüße einstellen und die untere Schraubenmutter fest anziehen. Obere Schraubenmutter Hinweis: Stellen Sie sicher, dass alle Rollfüße auf der gleichen Höhe sind. Anschließend ziehen Sie alle oberen Schraubenmuttern fest Hinweis: Sperren Sie die Bremsen an den Rollfüßen, um Bewegungen während der Installation zu vermeiden.
- Seite 7 Befestigen Sie die Glasplatte auf die installierten Tragearme mit den entsprechenden Schrauben und Unterlegscheiben und ziehen die Schrauben mit einem geeigneten Schraubenzieher fest an. Deutsch English...
- Seite 8 Oberseite des Bildschirmes Für Bildschirme mit flacher Rückseite M-A / M-B Deutsch English...
- Seite 9 Für Bildschirme mit gewölbter Rückseite Anmerkung: Wählen Sie für Ihren TV die geeigneten Schrauben, Unterlegsscheiben und Abstandshalter (falls erforderlich). Schrauben Sie die VESA- Platte an den TV. Ziehen Sie alle Schrauben nach. ACHTUNG: Nicht überziehen! Deutsch English...
- Seite 10 - Führen Sie vorsichtig die VESA- Platte in die äußere Schiene ein. - Ziehen Sie die Sicherungsschrauben fest an. Frontplatte ist um 45° neigbar. Lockern Sie dazu die 2 Schraubenmuttern an der oberen Platte (I). Nach der Ausrichtung der Neigung, ziehen Sie beide Schraubenmuttern wieder fest an.
- Seite 11 Deutsch English...
- Seite 12 Verlegen Sie die Kabel entlang der Säule. Befestigen Sie die Kabelabdeckungen an der Säule, um die Kabel zu fixieren. Fertig -45° 0° Fertig Wartung • Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest angezogen sind.
- Seite 13 Perpendicularly Horizintally Display back This wall mount supports the following distance between holes: Horizontally 75mm, 100mm, 200mm, 300mm, 400mm Vertical / Perpendicularly 75mm, 100mm, 200mm, 300mm, 400mm 75x75 200x200 FS0200 30kg 100x100 300x300 100x200 400x200 (66lbs) (11lbs) 200x100 400x400 English...
- Seite 14 Dear customer, FS0200 we are pleased that you have decided for a product of the brand "RICOO" Sometimes, despite our efforts to provide you with a high-quality product, it may happen that an accessory is missing or a part is damaged during transport .
- Seite 15 Component Checklist IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation. If any parts are missing or faulty, telephone your local distributor for a replacement. Please note: This item consists of two shipping packages. glass shelf (x1) left support arm (x1) right support arm (x1)
- Seite 16 Attach the top plate on the inner column using screws and tighten all screws with allen key securely. Insert the inner column "J" into the outer column "K". Attach the plastic cover onto the outer column using screws and tighten all screws with the allen key. Set the desired height and fix the column's with fixation knob "M".
- Seite 17 Attach the column and the foot pad to the base using the correct screws and washers. Tighten all screws with Allen key. English Deutsch...
- Seite 18 lower nut Insert the casters into the base plate. Set the desired height of the casters and tighten the lower nut firmly. upper Note: Make sure that all casters are in the same height and tighten all top nuts to secure the casters.
- Seite 19 Attach the glass shelf to the insalled support arms using the screws and washers, and tighten all screws with a proper screwdriver. English Deutsch...
- Seite 20 Top of the display For displays with flat back M-A / M-B Deutsch English...
- Seite 21 For displays with curved back Note: Choose the appropriate screws, washers and spacers (if necessary) according to the type of screen. Screw the VESA plate onto the TV. Tighten all screws but do not over tighten. English Deutsch...
- Seite 22 - Slowly fit the VESA plate into the top plate rail. - Tighten the safety screws to secure it. Front panel can be tilted by 45 °. To do this, loosen the 2 screw nuts on the top plate (I). After alignment of the front panel, tighten the both nuts back on.
- Seite 23 English Deutsch...
- Seite 24 Route the cables along the column. Attach the cable covers to the column to hold the cables in place. Done -45° 0° Done Maintenance • Check that the bracket is secure and safe to use at regular intervals(at least every three months). •...
