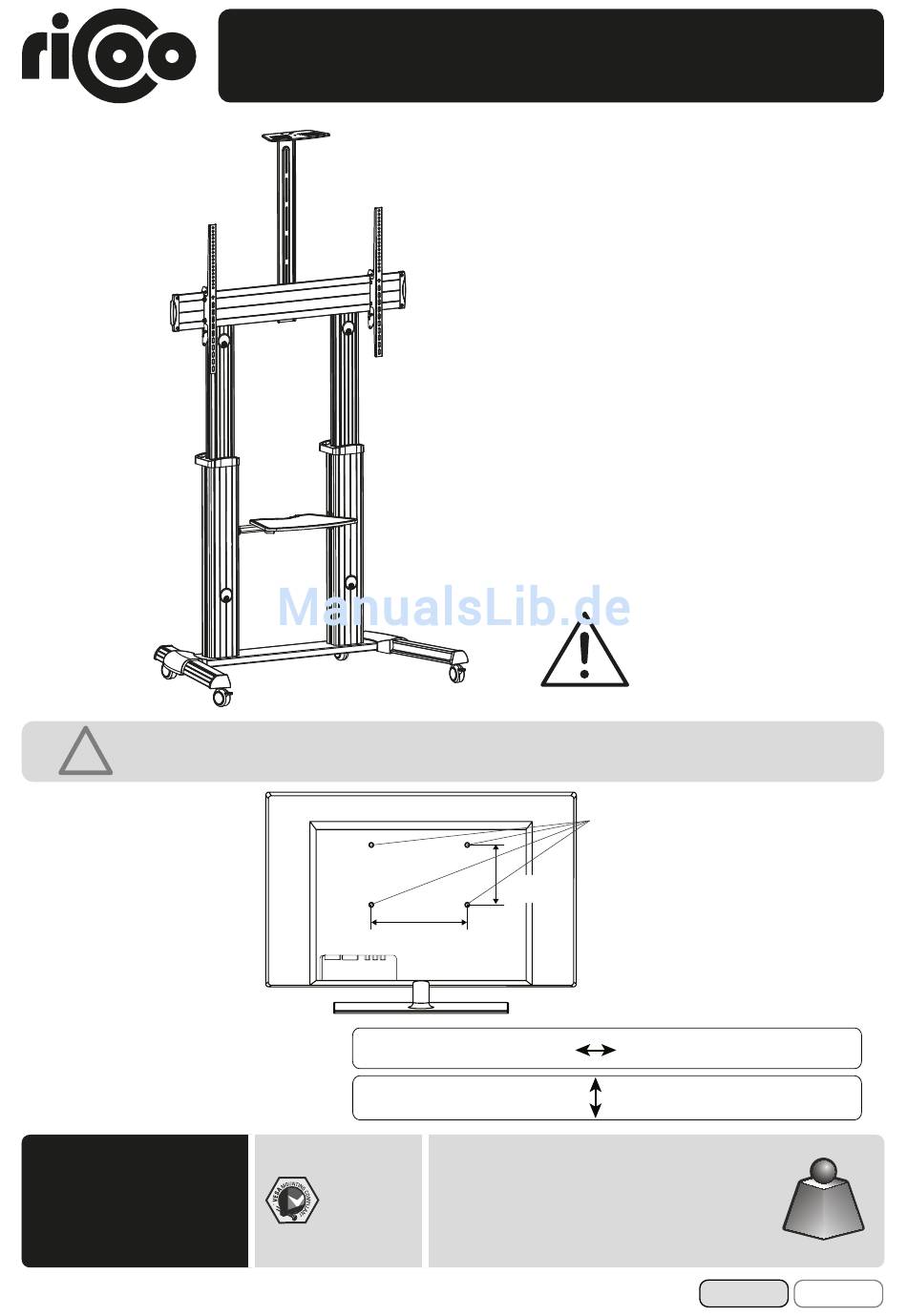

Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungs-
!
löchern an Ihrem Bildschirm!
Diese Wandhalterung unterstützt
folgende Lochabstände:
FS0610
Fahrbarer TV Stand
Horizontal / Waagerecht
Horizontal / Waagerecht
Vertikal / Senkrecht
200x200
TV
300x300
400x200
100kg
400x400
(220lbs)
600x400
800x400
MAX
800x600
1000x600
MONTAGEANLEITUNG
ACHTUNG: NIEMALS DAS MAXIMAL
ZULÄSSIGE BELASTUNGSGEWICHT
ÜBERSCHREITEN. MISSACHTUNG
KANN ZU SACHSCHÄDEN ODER
SCHWEREN VERLETZUNGEN FÜHREN!
VESA Befestigungslöcher
Vertikal /
Senkrecht
Bildschirm Rückseite
min.200mm - max.1000mm
min.200mm - max.600mm
DVD
Kamera
5kg
(11lbs)
(11lbs)
MAX
v.17.09-1
5kg
MAX
Deutsch
English
Werbung
Verwandte Anleitungen für RICOO FS0610
Inhaltszusammenfassung für RICOO FS0610
- Seite 1 Vertikal / Senkrecht Horizontal / Waagerecht Bildschirm Rückseite Horizontal / Waagerecht min.200mm - max.1000mm Diese Wandhalterung unterstützt folgende Lochabstände: Vertikal / Senkrecht min.200mm - max.600mm 200x200 Kamera 300x300 400x200 100kg FS0610 400x400 (220lbs) (11lbs) (11lbs) 600x400 800x400 800x600 1000x600 Deutsch English...
-
Seite 2: Kunden-Hotline
Liebe Kundin, lieber Kunde, FS0610 wir freuen uns, dass Sie sich für ein Produkt der Marke "RICOO" entschieden haben Manchmal trotz aller Bemühungen unsererseits Ihnen ein qualitativ hochwertiges Produkt zu liefern, kann es vorkommen, dass einmal ein Zubehörteil fehlt oder ein Teil während des Transports beschädigt wird... -
Seite 3: Lieferumfang
Lieferumfang WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler. D (x1) E (x1) A (x1) B (x1) C (x1) F (x1) G (x2) H (x1) - Seite 4 Schritt • Standfüße an der Bodenplatte mit Hilfe der Schrauben montieren. • Feinjustierung: Rollfüße durch das Lockern / Zuziehen der Fixiermutter in der Höhe einstellen. Schritt 2 ACHTUNG: Bitte beim lösen der Schrauben, die innere Säule fest- halten. Die gewünschte Höhe einstellen und alle Schrauben festziehen.
- Seite 5 BEACHTEN: Die Säulen werden vorerst ohne Schrauben an der Basis befestigt. Achten Sie darauf, dass die Säulen nicht umstoßen. Deutsch English...
- Seite 6 Aufnahmeplatte Aufnahmeplatte in die Säule entlang der Säulenschienen einsetzen. Alle Schrauben mit einem geeigneten Schraubendreher festziehen. Die Säule an der Bodenplatte mit entsprechenden Schrauben fixieren. Alle Schrauben festziehen. Deutsch English...
- Seite 7 Die Sicherungsschrauben festziehen. Schritt 3 Befestigen Sie das DVD-Fach mit den entsprechenden Schrauben und den Reglern an der Stützleiste. Deutsch English...
- Seite 8 Stützblock Befestigen Sie die Stützleiste (mit der DVD-Ablage) mit den Bitte passen Sie die Säulengerüst auf die gewünschte entsprechenden Schrauben an den Stützblöcken. Höhe an, bevor Sie das Display anbringen. Ziehen Sie alle Schrauben mit einem Inbusschlüssel fest. Schritt 4 Schritt 4-1 Deutsch English...
- Seite 9 Schritt 4-2 oder oder oder oder oder Beachten: Wählen Sie die zu Ihrem TV passenden Schrauben, Unterlegscheiben und falls erforderlich die Abstandshalter. · Positionieren Sie die Montageschienen möglichst nahe an der Mitte des Displays. · Fixieren Sie die Montageschienen mit Hilfe von den dazugehörigen Schrauben. Ziehen Sie alle Schrauben nach.
- Seite 10 Schritt 6 Schritt 7 Die Kamera-Halterung auf die Montageplatte mit den passenden Schrauben fixieren. Alle Schrauben mit passendem Schraubenzieher festziehen. Deutsch English...
- Seite 11 Schritt 8 Entfernen Sie die Schrauben. Befestigen Sie die Verbindungsplatte mit den entfernten Schrauben an der Universalplatte. Alle Schrauben mit passendem Schraubenzieher festziehen. Deutsch English...
- Seite 12 Schritt 9 Fertig Abstand von der Front- plattenmitte bis zum Boden. Stützblock Lockern Sie die Schrauben an beiden Stützblöcken, um das DVD-Fach auf die gewünschte Höhe einzustellen, und ziehen Sie dann alle Schrauben fest. Wartung • Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest angezogen sind. •...
- Seite 13 Vertical / Perpendicularly Horizintally Display back min.200mm - max.1000mm Horizontally This wall mount supports the following distance between holes: min.200mm - max.600mm Vertical / Perpendicularly 200x200 Kamera 300x300 400x200 100kg FS0610 400x400 (220lbs) (11lbs) (11lbs) 600x400 800x400 800x600 1000x600 Deutsch English...
- Seite 14 Dear customer, FS0610 we are pleased that you have decided for a product of the brand "RICOO" Sometimes, despite our efforts to provide you with a high-quality product, it may happen that an accessory is missing or a part is damaged during transport .
- Seite 15 Component Checklist IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation. If any parts are missing or faulty, telephone your local distributor for a replacement. D (x1) E (x1) A (x1) B (x1) C (x1) F (x1) G (x2)
- Seite 16 Step • Insert the right leg into the base. Align the holes in the right leg to the holes in the base. Secure with the screws. Repeat this step for the left leg. • Each castor can be adjusted independently for fine tuning adjustments. Slightly turn the nut to lower or raise the base. Step 2 CAUTION: Please hold the inner column when loosening the screws...
- Seite 17 NOTE: The columns are attached to the base temporarily without the use of any screws. Be careful not to knock the columns over. English Deutsch...
- Seite 18 Support platte Insert the support plate into the column along the column rails. Tighten all screws using a suitable screwdriver. Use the appropriate screws to secure the columns to the base. Tighten all screws using an Allen key. English Deutsch...
- Seite 19 Tighten the safety screw. Step 3 Attach the DVD shelf to the support bar with the appropriate screws and the knobs. English Deutsch...
- Seite 20 supporting block Attach the support bar (attached the DVD shelf) to the Please adjust the columns assembly to the desired supporting blocks with the appropriate screws. height before installing the display. Tighten all screws using an Allen key. Step 4 Step 4-1 English Deutsch...
- Seite 21 Step 4-2 Note: Choose the appropriate screws, washers and spacers (if necessary) according to the type of screen. · Position the adapter brackets as close as possible to the center of the display. · Screw the adapter brackets onto the display. Tighten all screws but do not over tighten.
- Seite 22 Step 6 Step 7 Attach the camera shelf to the connecting plate with the appropriate screws. Tighten all screws using a proper Phillips screwdriver. English Deutsch...
- Seite 23 Step 8 Remove the screws. Attach the connecting plate to the universal plate with the removed screws. Tighten all screws using a proper Phillips screwdriver. English Deutsch...
- Seite 24 Step 9 Done Display panel center height measured from floor. support block Loosen the screws on both support blocks to adjust the DVD shelf to the desired height then tighten all screws to secure. Maintenance • Check that the bracket is secure and safe to use at regular intervals(at least every three months). •...
