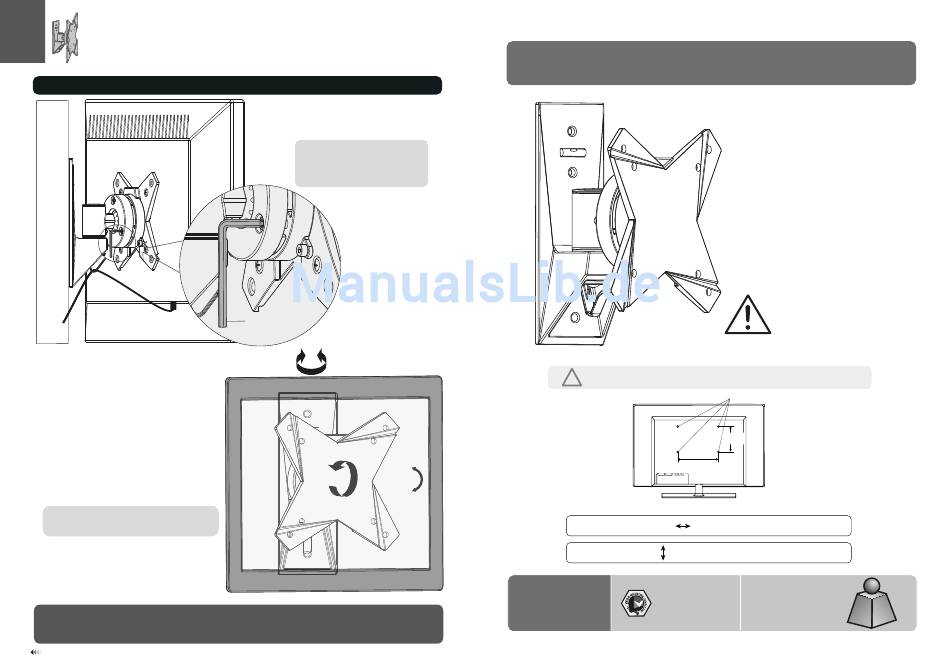

7. Einstellungen / Ausrichtung
Wand
Die TV-Halterung kann um 120° geschwenkt,
um +/-15° geneigt oder um 360° gedreht werden.
Wartung
• Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest
angezogen sind.
• Bei Fragen kontaktieren Sie Ihren Händler.
7
Je nach Gewicht des Displays,
kann es notwendig sein,
Anpassungen an der Kugelgelenk-
Vorrichtung durchzuführen.
C
120°
+15°
360°
-15°
Wandhalterung für TV / Monitor
Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungs-
!
löchern an Ihrem TV / Monitor!
Horizontal / Waagerecht
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Waagerecht
Vertikal / Senkrecht
S1511
75x75
100x100
MONTAGEANLEITUNG
v.16.6
ACHTUNG: NIEMALS DAS MAXIMAL
ZULÄSSIGE BELASTUNGSGEWICHT
ÜBERSCHREITEN. MISSACHTUNG
KANN ZU SACHSCHÄDEN ODER
SCHWEREN VERLETZUNGEN FÜHREN!
VESA-Befestigungslöcher
Vertikal /
Senkrecht
Bildschirm Rückseite
75mm, 100mm
75mm, 100mm
15kg
(33lbs)
MAX
