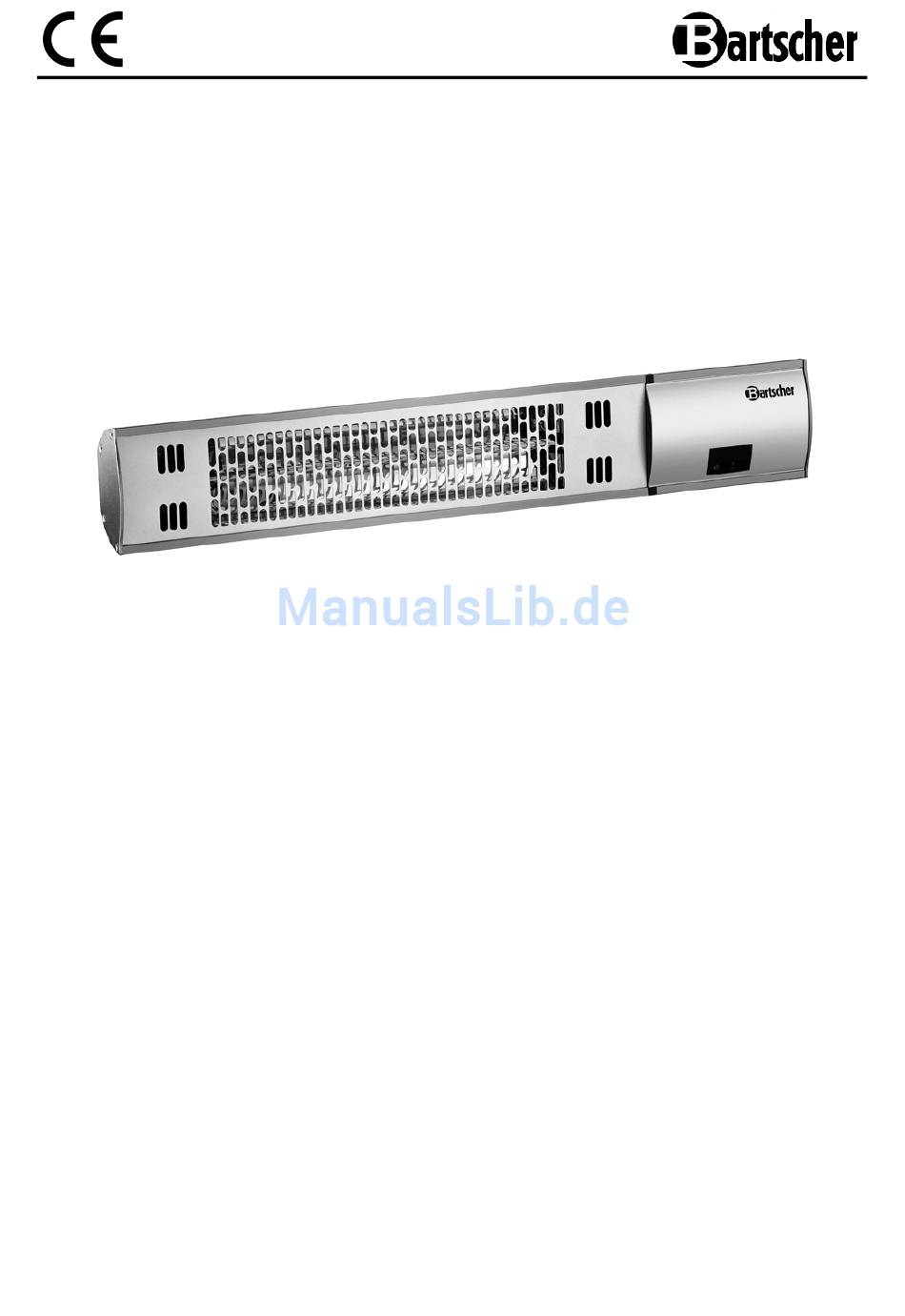

- Seite 1 W2000 825215 Original-Gebrauchsanleitung V2/0516...
-
Seite 2: Inhaltsverzeichnis
4.2 Baugruppenübersicht ................... 10 5. Installation und Bedienung ..................10 5.1 Installation ......................10 5.2 Bedienung ......................14 6. Reinigung ......................... 15 7. Entsorgung ......................16 Bartscher GmbH Franz-Kleine-Str. 28 D-33154 Salzkotten Tel.: +49 (0) 5258 971-0 Service-Hotline: 0180 5 971 197 Germany Fax: +49 (0) 5258 971- 120 (14ct/Min. -
Seite 3: Sicherheit
Die Gebrauchsanleitung vor Inbetriebnahme lesen und griffbereit am Gerät aufbewahren! Diese Gebrauchsanleitung beschreibt die Installation, Bedienung und Wartung des Gerätes und dient als wichtige Informationsquelle und Nachschlagewerk. Die Kenntnis aller in ihr enthaltenen Sicherheitshinweise und Handlungsanweisungen schafft die Voraussetzung für das sichere und sachgerechte Arbeiten mit dem Gerät. Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten. - Seite 4 • Verwenden Sie das Gerät nicht mit einem programmierbaren Schalter, Timer oder mit automatischen Umschalteinrichtungen. • Das Gerät darf nur in technisch einwandfreiem und betriebssicherem Zustand betrieben werden. • Halten Sie Verpackungsmaterialien wie Plastikbeutel und Styroporteile außerhalb der Reichweite von Kindern. Erstickungsgefahr! •...
- Seite 5 • Ziehen Sie die Anschlussleitung immer am Netzstecker aus der Steckdose, nicht am Netzkabel selbst. • Tragen, heben oder bewegen Sie das Gerät niemals am Netzkabel. • Wickeln Sie das Netzkabel niemals um den Heizstrahler. • Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Werden Spannung führende Anschlüsse berührt und der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr.
-
Seite 6: Symbolerklärung
• Halten Sie Kinder und Haustiere vom Heizstrahler fern. Kinder sollten den Heizstrahler niemals bedienen. WARNUNG! Brand- oder Explosionsgefahr! Zur Vermeidung der Gefahr die aufgeführten Sicherheitshinweise befolgen: • Betreiben Sie das Gerät nicht in der Nähe von Gas (-behältern), Benzin, Farben, Spiritus, Alkohol oder leicht entflammbaren Gegenständen. -
Seite 7: Bestimmungsgemäße Verwendung
HEISSE OBERFLÄCHE! Dieses Symbol macht auf die heiße Oberfläche des Gerätes während des Betriebes aufmerksam. Bei Nichtbeachten besteht Verbrennungsgefahr! VORSICHT! Dieses Symbol kennzeichnet möglicherweise gefährliche Situationen, die zu leichten Verletzungen führen oder Beschädigung, Fehlfunktionen und/oder Ausfall des Gerätes zur Folge haben können. HINWEIS! Dieses Symbol hebt Tipps und Informationen hervor, die für eine effiziente und störungsfreie Bedienung des Gerätes zu beachten sind. -
Seite 8: Allgemeines
2. Allgemeines 2.1 Haftung und Gewährleistung Alle Angaben und Hinweise in dieser Gebrauchsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Übersetzungen der Gebrauchsanleitung wurden ebenfalls nach bestem Wissen erstellt. Eine Haftung für Übersetzungsfehler können wir jedoch nicht übernehmen. Maßgebend ist die beiliegende deutsche Version dieser Gebrauchsanleitung. -
Seite 9: Transport, Verpackung Und Lagerung
3. Transport, Verpackung und Lagerung 3.1 Transportinspektion Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prüfen. Bei äußerlich erkennbarem Transportschaden Lieferung nicht oder nur unter Vorbehalt entgegen nehmen. Schadensumfang auf Transportunterlagen/Lieferschein des Transporteurs vermerken. Reklamation einleiten. Verdeckte Mängel sofort nach Erkennen reklamieren, da Schadensersatzansprüche nur innerhalb der geltenden Reklamationsfristen geltend gemacht werden können. -
Seite 10: Technische Daten

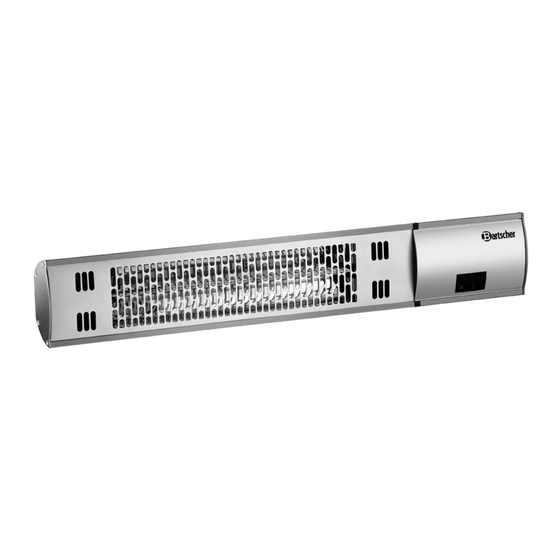

4. Technische Daten 4.1 Technische Angaben Elektrischer Infrarot-Heizstrahler W2000 Bezeichnung für Wandmontage 825215 Art.-Nr.: Material Gehäuse: Aluminium Infrarot-Heizröhren mit 2000 W Geeignet fur den Innen- und Außenbereich Wandhalterung fur eine einfache Montage: Ausführung: bis 90° drehbar, bis 90° neigbar Hauptschalter, EIN-/AUS Taster... -
Seite 11: Baugruppenübersicht
4.2 Baugruppenübersicht Schutzlamellen Wandhalterung Gehäuse Hauptschalter Bedienblende Belüftungsöffnungen Infrarot-Heizröhre 5. Installation und Bedienung 5.1 Installation • Packen Sie das Gerät aus und entfernen Sie sämtliches Verpackungsmaterial. Prüfen Sie den Lieferumfang auf Vollständigkeit. VORSICHT! Entfernen Sie niemals das Typenschild und Warnhinweise vom Gerät. - 10 -... - Seite 12 Anbringungsort • Montieren Sie den Heizstrahler im Freien oder in einem großen, offenen und gut belüfteten Raum. Achten Sie darauf, dass sich keine Hindernisse oder Gegenstände, die durch Hitze beeinflusst werden können (z. B. Äste, Möbel, Vorhänge oder andere brennbare Gegenstände), an der Anbringungsstelle befinden. •...
- Seite 13 Montage • Das Gerät ist für die Wandmontage bestimmt. Verwenden Sie das mitgelieferte Befestigungsmaterial. Führen Sie die folgenden Schritte aus: Schritt 1: Befestigen Sie den Heizstrahler mit den 3 Schrauben M6*10 und 3 Muttern M6 an der Wandhalterung. Schrauben M6*10 Wandhalterung Muttern M6 Schritt 2:...
- Seite 14 Neigungswinkel ändern / Heizstrahler drehen WARNUNG! Verbrennungsgefahr! Der Heizstrahler wird während des Betriebes sehr heiß! Niemals den Heizstrahler drehen oder den Neigungswinkel ändern, wenn das Gerät im Betrieb ist! Trennen Sie das Gerät von der Stromversorgung und lassen Sie es abkühlen, bevor Sie Änderungen vornehmen.
-
Seite 15: Bedienung
5.2 Bedienung • Reinigen Sie das Gerät vor dem ersten Gebrauch nach Anweisungen des Abschnittes 6 „Reinigung“. Bedienblende EIN-/AUS Taster Anzeige Betriebsmodus (rot) Infrarotempfänger für Fernbedienung Anzeige Bereitschaftsmodus (rot) Gerät in Betrieb nehmen • Schließen Sie das Gerät an eine geerdete Einzelsteckdose an. •... -
Seite 16: Reinigung
• Von den Infrarot-Heizröhren wird sofort eine angenehme Wärme erzeugt. HEIßE OBERFLÄCHE! Verbrennungsgefahr! Der Heizstrahler wird während des Betriebes sehr heiß. Das Gerät niemals während des Betriebes oder kurz nach dem Ausschalten berühren. • Sollte der Heizstrahler nicht mehr benutzt werden, schalten Sie den Hauptschalter an der rechtes Seite des Gerätes in Position „OFF“... -
Seite 17: Entsorgung
Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen. VORSICHT! Für die Entsorgung des Gerätes beachten Sie die in Ihrem Land und in Ihrer Kommune geltenden Vorschriften. Bartscher GmbH Franz-Kleine-Str. 28 D-33154 Salzkotten Tel.: +49 (0) 5258 971-0 Service-Hotline: 0180 5 971 197 Germany Fax: +49 (0) 5258 971- 120 (14ct/Min.
