Bartscher W3000 E Original Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Bartscher W3000 E
Inhaltszusammenfassung für Bartscher W3000 E

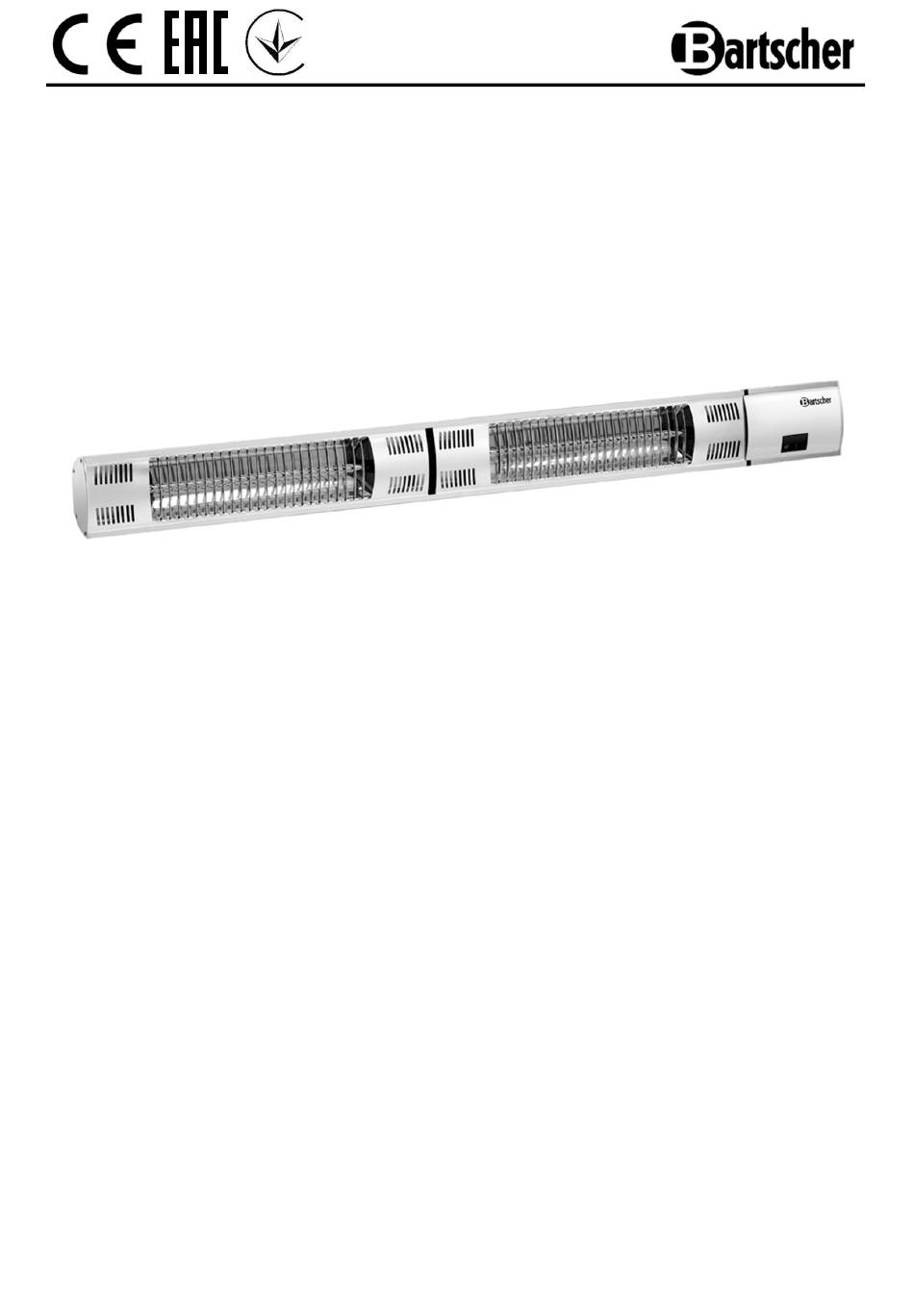

- Seite 1 W3000 E 825214 Original-Bedienungsanleitung V4/0222...
-
Seite 2: Inhaltsverzeichnis
5. Installation und Bedienung ..................11 5.1 Installation ......................11 5.2 Bedienung ......................14 6. Reinigung ......................... 15 7. Entsorgung ......................16 Bartscher GmbH Tel.: +49 5258 971-0 Franz-Kleine-Str. 28 Fax: +49 5258 971-120 Service-Hotline: +49 5258 971-197 33154 Salzkotten Germany www.bartscher.com... -
Seite 3: Sicherheit
Die Gebrauchsanleitung vor Inbetriebnahme lesen und griffbereit am Gerät aufbewahren! Diese Gebrauchsanleitung beschreibt die Installation, Bedienung und Wartung des Gerätes und dient als wichtige Informationsquelle und Nachschlagewerk. Die Kenntnis aller in ihr enthaltenen Sicherheitshinweise und Handlungsanweisungen schafft die Voraussetzung für das sichere und sachgerechte Arbeiten mit dem Gerät. Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten. - Seite 4 Verwenden Sie das Gerät nicht mit einem programmierbaren Schalter, Timer oder mit automatischen Umschalteinrichtungen. Das Gerät darf nur in technisch einwandfreiem und betriebssicherem Zustand betrieben werden. Halten Sie Verpackungsmaterialien wie Plastikbeutel und Styroporteile außerhalb der Reichweite von Kindern. Erstickungsgefahr! Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten ...
- Seite 5 Ziehen Sie die Anschlussleitung immer am Netzstecker aus der Steckdose, nicht am Netzkabel selbst. Tragen, heben oder bewegen Sie das Gerät niemals am Netzkabel. Wickeln Sie das Netzkabel niemals um den Heizstrahler. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Werden ...
-
Seite 6: Symbolerklärung
Halten Sie Kinder und Haustiere vom Heizstrahler fern. Kinder sollten den Heizstrahler niemals bedienen. WARNUNG! Brand- oder Explosionsgefahr! Zur Vermeidung der Gefahr die aufgeführten Sicherheitshinweise befolgen: Betreiben Sie das Gerät nicht in der Nähe von Gas (-behältern), Benzin, Farben, Spiritus, Alkohol oder leicht entflammbaren Gegenständen. -
Seite 7: Bestimmungsgemäße Verwendung
HEISSE OBERFLÄCHE! Dieses Symbol macht auf die heiße Oberfläche des Gerätes während des Betriebes aufmerksam. Bei Nichtbeachten besteht Verbrennungsgefahr! VORSICHT! Dieses Symbol kennzeichnet möglicherweise gefährliche Situationen, die zu leichten Verletzungen führen oder Beschädigung, Fehlfunktionen und/oder Ausfall des Gerätes zur Folge haben können. HINWEIS! Dieses Symbol hebt Tipps und Informationen hervor, die für eine effiziente und störungsfreie Bedienung des Gerätes zu beachten sind. -
Seite 8: Allgemeines
2. Allgemeines 2.1 Haftung und Gewährleistung Alle Angaben und Hinweise in dieser Gebrauchsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Übersetzungen der Gebrauchsanleitung wurden ebenfalls nach bestem Wissen erstellt. Eine Haftung für Übersetzungsfehler können wir jedoch nicht übernehmen. Maßgebend ist die beiliegende deutsche Version dieser Gebrauchsanleitung. -
Seite 9: Transport, Verpackung Und Lagerung
3. Transport, Verpackung und Lagerung 3.1 Transportinspektion Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prüfen. Bei äußerlich erkennbarem Transportschaden Lieferung nicht oder nur unter Vorbehalt entgegen nehmen. Schadensumfang auf Transportunterlagen/Lieferschein des Transporteurs vermerken. Reklamation einleiten. Verdeckte Mängel sofort nach Erkennen reklamieren, da Schadensersatzansprüche nur innerhalb der geltenden Reklamationsfristen geltend gemacht werden können. -
Seite 10: Technische Daten
4. Technische Daten 4.1 Technische Angaben Bezeichnung Heizstrahler W3000 E 825214 Art.-Nr.: Material Gehäuse: Aluminium 2 Infrarot-Heizrohren mit je 1500 W, in 2 Stufen schaltbar Geeignet fur den Innen- und Außenbereich Für Wandmontage Wandhalterung fur eine einfache Montage: Ausführung:... -
Seite 11: Baugruppenübersicht
4.2 Baugruppenübersicht Wandhalterung Belüftungsöffnungen Schutzlamellen Gehäuse Hauptschalter Bedienblende Infrarot-Heizröhre rechts Infrarot-Heizröhre links - 10 -... -
Seite 12: Installation Und Bedienung
5. Installation und Bedienung 5.1 Installation Packen Sie das Gerät aus und entfernen Sie sämtliches Verpackungsmaterial. Prüfen Sie den Lieferumfang auf Vollständigkeit. VORSICHT! Entfernen Sie niemals das Typenschild und Warnhinweise vom Gerät. Anbringungsort Montieren Sie den Heizstrahler im Freien oder in einem großen, offenen und gut ... - Seite 13 Wenn das Gerät in Werkstätten oder Garagen, in denen entflammbare oder brennbare Lacke verwendet werden, installiert wird, muss ein Abstand von mindestens 4,0 m von der Gefahrenquelle eingehalten werden. Wird das Gerät in Bereichen, in denen Spritzlackierung jeder Art stattfindet, ...
- Seite 14 Neigungswinkel ändern WARNUNG! Verbrennungsgefahr! Der Heizstrahler wird während des Betriebes sehr heiß! Verstellen Sie den Neigungswinkel niemals während das Gerät im Betrieb ist! Trennen Sie das Gerät von der Stromversorgung und lassen Sie es abkühlen, bevor Sie den Neigungswinkel des Heizstrahlers ändern. Der Neigungswinkel des Heizstrahlers kann im ...
-
Seite 15: Bedienung
5.2 Bedienung Reinigen Sie das Gerät vor dem ersten Gebrauch nach Anweisungen des Abschnittes 6 „Reinigung“. Bedienblende EIN-/AUS Taster Anzeige Betriebsmodus (rot) Infrarotempfänger für Fernbedienung Anzeige Bereitschaftsmodus (rot) Gerät in Betrieb nehmen Schließen Sie das Gerät an eine geerdete Einzelsteckdose an. ... -
Seite 16: Reinigung
Von den Infrarot-Heizröhren wird sofort eine angenehme Wärme erzeugt. HEIßE OBERFLÄCHE! Verbrennungsgefahr! Der Heizstrahler wird während des Betriebes sehr heiß. Das Gerät niemals während des Betriebes oder kurz nach dem Ausschalten berühren. Sollte der Heizstrahler nicht mehr benutzt werden, schalten Sie den Hauptschalter an ... -
Seite 17: Entsorgung
Elektroaltgeräte müssen fachgerecht verwertet und entsorgt werden, um Auswir- kungen auf die Umwelt zu vermeiden. Trennen Sie das Gerät von der Netzversorgung und entfernen Sie das Netz- anschlusskabel vom Gerät. Bartscher GmbH Tel.: +49 5258 971-0 Franz-Kleine-Str. 28 Fax: +49 5258 971-120 33154 Salzkotten...
