Juni 2007
Hinweis: Stromaufnahme 4-20 mA is der
Maßeinheit proportional.

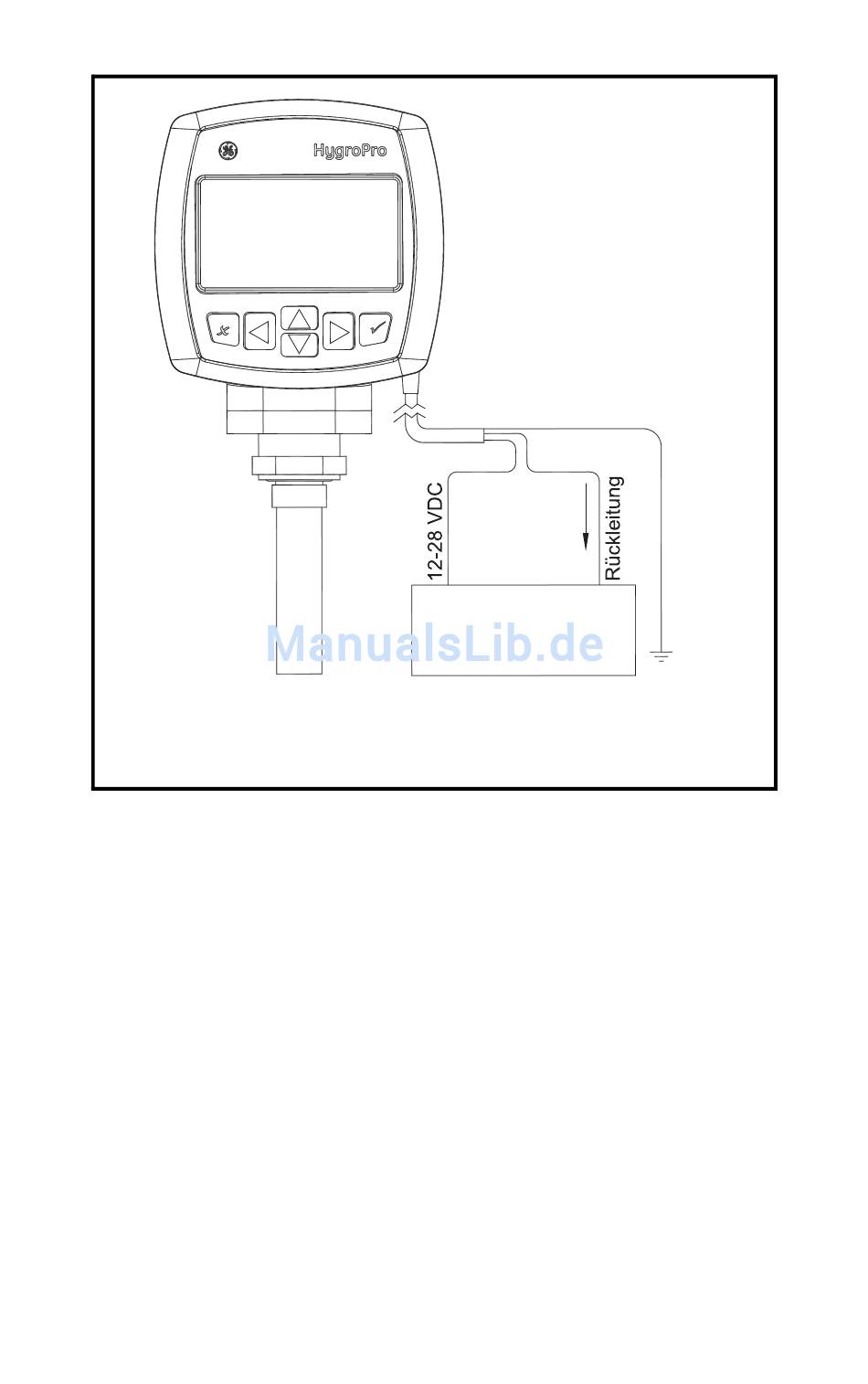

Abbildung 3: Standard-Verdrahtungsanschlüsse
Verdrahtungsanschlüsse für digitale Kommunikation
Hinweis: Zum Einbau des Modells HygroPro in einem
Gefahrenbereich (klassifiziert) unter Einbau an
gefährlichen Orten (klassifiziert) auf Seite 11
nachschlagen.
Falls das Gerät über die PanaView™ Instrumentationssoftware
betrieben werden soll, die auf einem Computer installiert ist,
muss ein RS232/RS485-Konverter verwendet und die
Verdrahtung wie folgt hergestellt werden.
Der Messwandler muss über das werksseitig vorgesehene Kabel
verkabelt werden (zwei Meter lang).
8
Abschirmung
braun
Blau
+
–
Strom- und
Messkreise
HygroPro Feuchtigkeitsmesswandler
Masse
