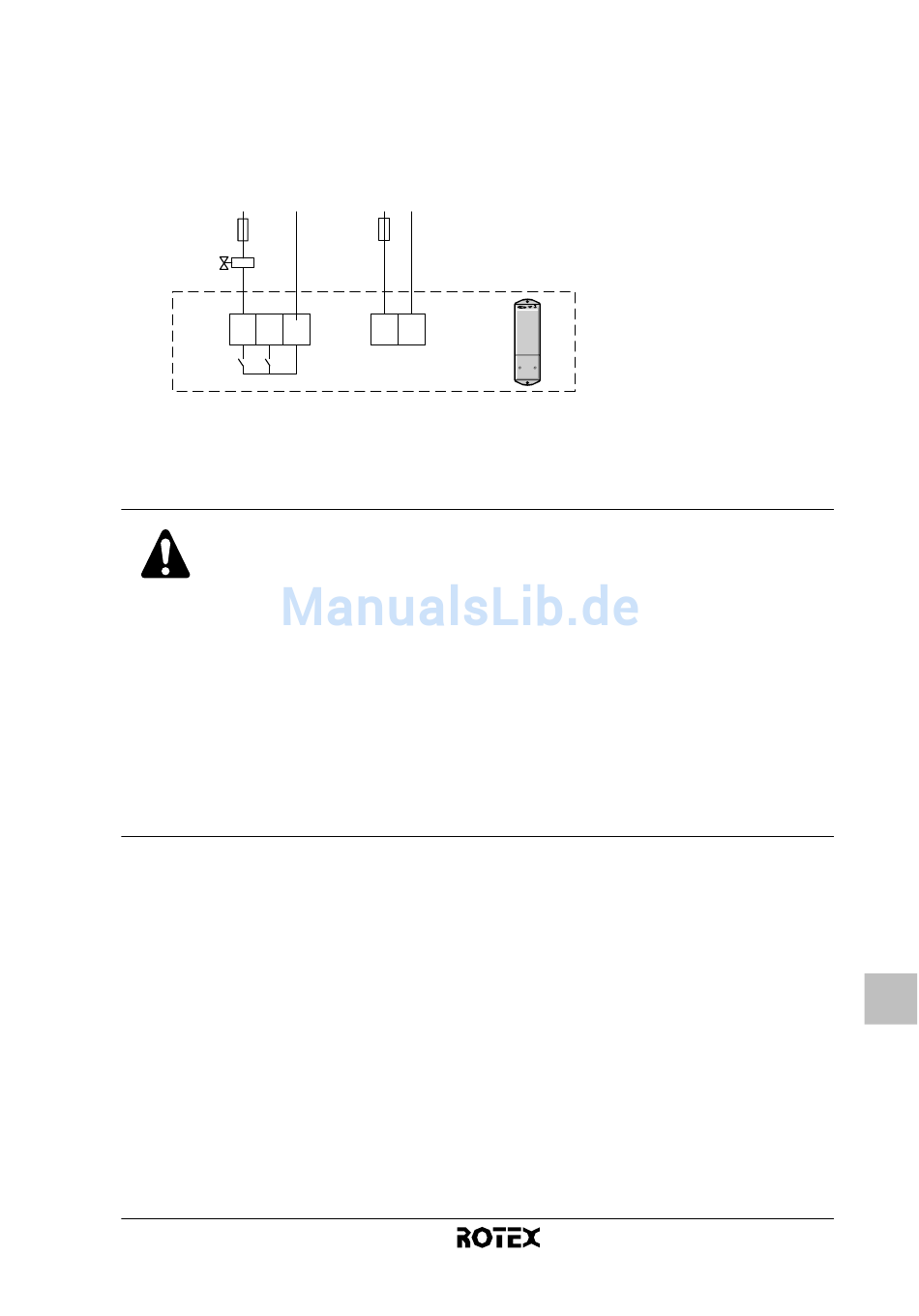

5b Cuando se conecta a la válvula motorizada, instale el
cableado de la válvula motorizada y del receptor tal y como
se muestra a continuación (para equipos de sólo
calefacción).
1N~50 Hz
230 VAC
L
X1M H C
com
Los relés de salida (H y C son contactos desenergizados)
son capaces de soportar una caga máxima de 4 A -
230 VCA.
Asegúrese de proteger el suministro eléctrico
mediante un fusible de 3 A (X2M).
Seleccione un cable de alimentación eléctrica que
cumpla con las normativas locales y nacionales
pertinentes.
En el cableado fijo deberá incorporarse, según la
reglamentación local y nacional pertinente, un
interruptor principal u otro medio de desconexión
que tenga una separación constante en todos los
polos.
6 Vuelvaa colocar el soporte para cables en su lugar y apriete
los tornillos.
7 Cierre la tapa del receptor y apriete los tornillos.
RKRTR + EKRTETS
Termostato de la habitación
4PW56107-1
1N~50 Hz
230 VAC
N L N
L N X2M
