Zusammenbau - Rückwandfenster - KGT Linea I Montageanleitung

Ansicht von außen

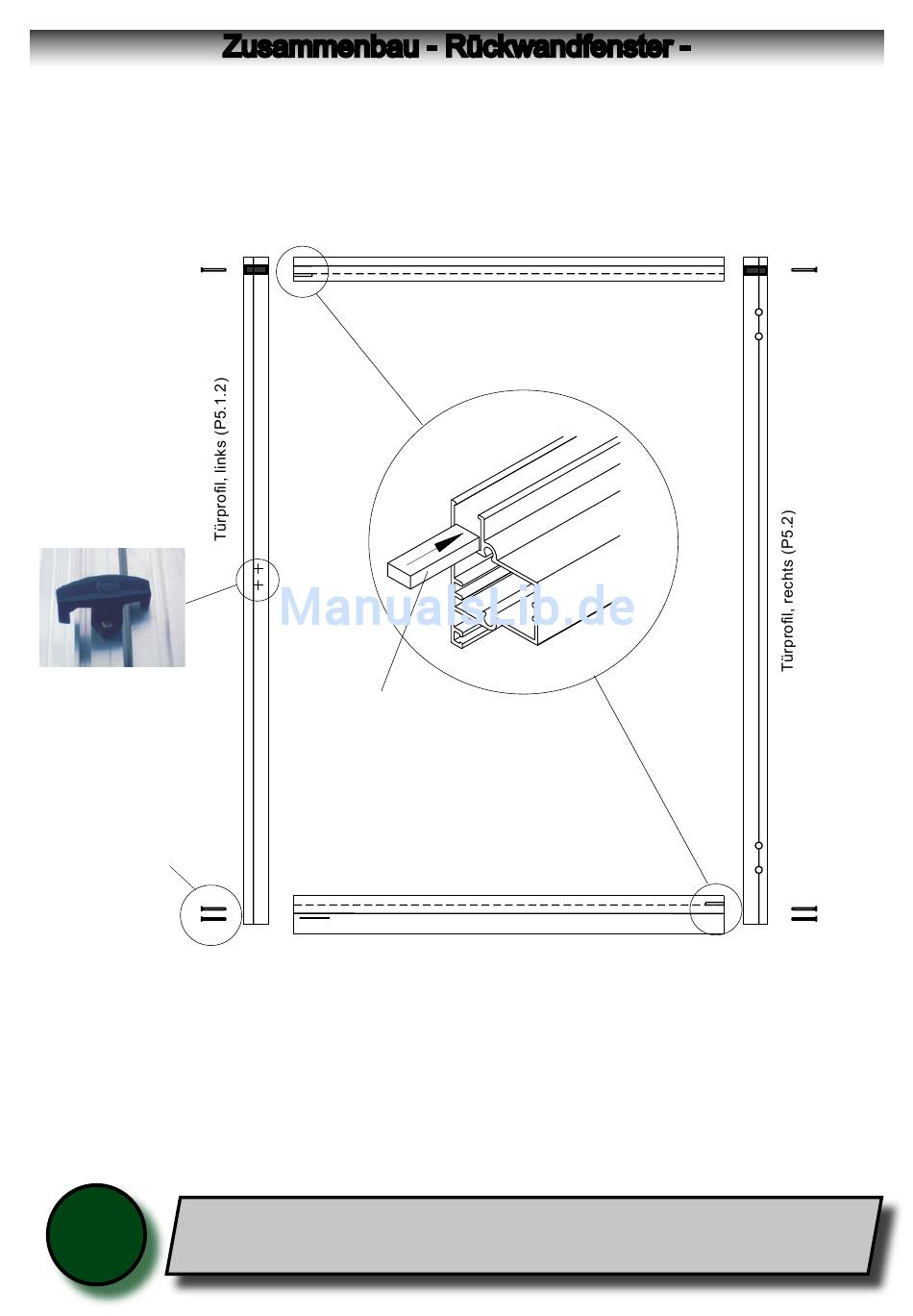

Legen Sie die Profile nach der Abbildung auf einen ebenen Untergrund (evtl. auf Pappe oder ähnliches).
Türvorreiber, klein (V28)
mit Schr. 3,5 x 22 (S9)
befestigen.
Senkkopfschrauben
4,2 x 45 (S7)
!
Die Dichtung ist gebündelt in einem Strang für alle
Türen und Fenster; bitte entsprechend zuschneiden.
Zusammenbau - Rückwandfenster -
Verglasungsklotz mit
Silikon auf Position
festsetzen.
Türprofil, oben (P5.3.)
Querriegel (P5.4.2)
4
