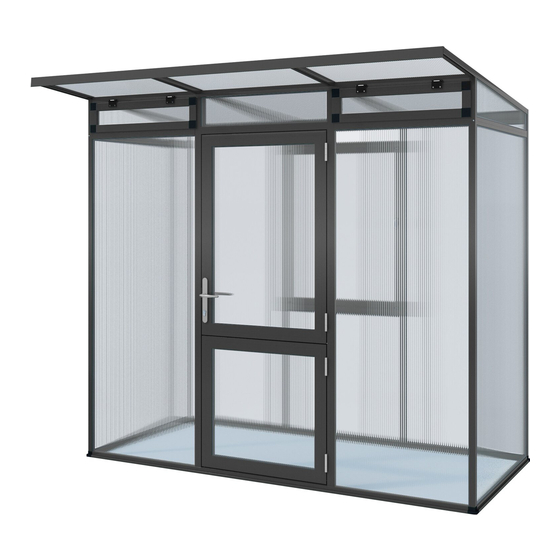

KGT Linea I Montageanleitung

Gewächshauses
Vorschau ausblenden Andere Handbücher für Linea I:
Inhaltsverzeichnis

Werbung

Quicklinks

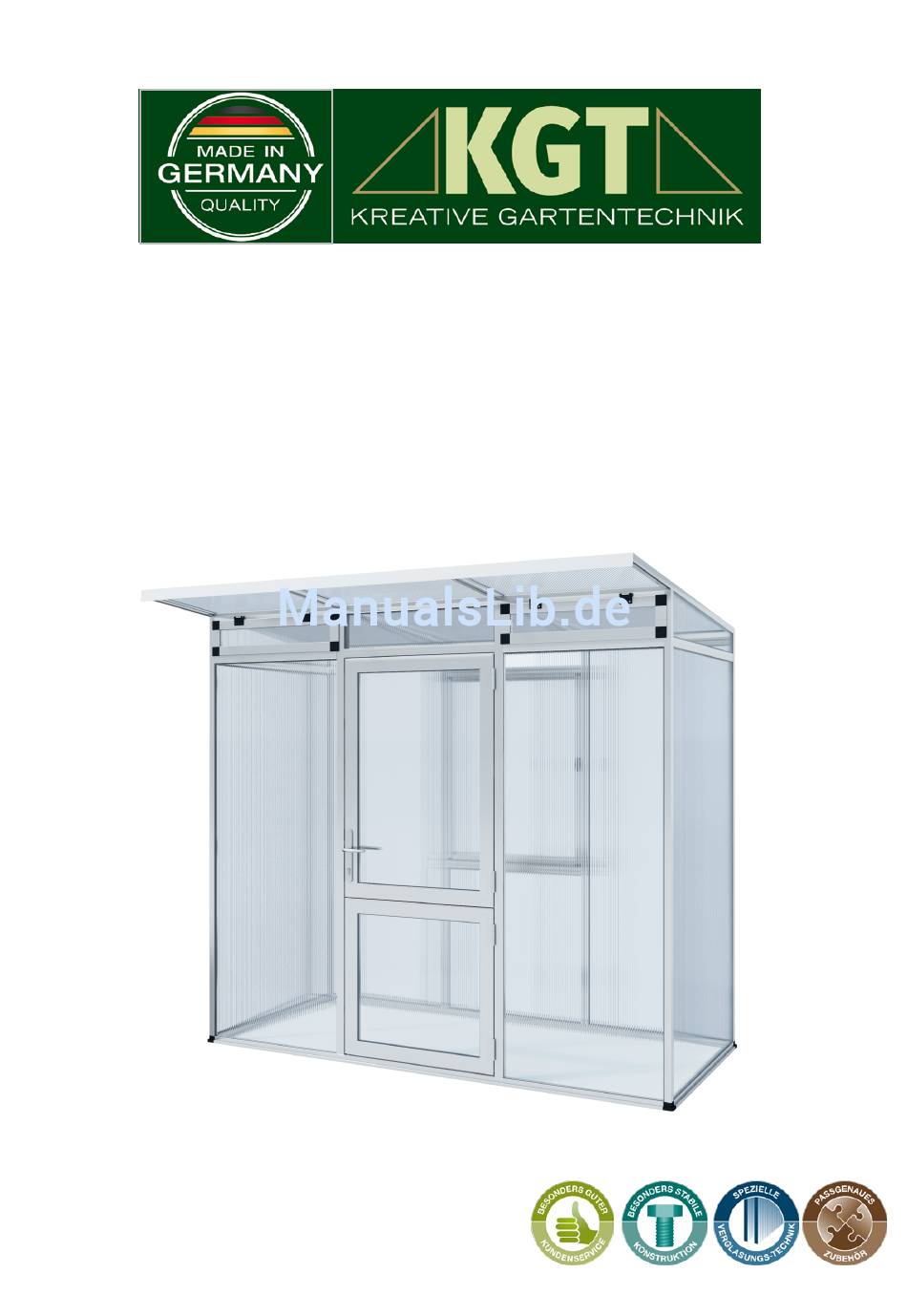

Montageanleitung
Linea I
Stand 03/2017
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KGT Linea I

Inhaltszusammenfassung für KGT Linea I

  • Seite 1 Montageanleitung Linea I Stand 03/2017...

  • Seite 2: Einführung

    Leiter (Unfallgefahr!). Grundsätzlich nur mit Handschuhen Sollten Sie die Montage nicht selbst durchführen wollen, arbeiten (Verletzungsgefahr, Schnittgefahr). finden Sie im Servicebereich unter www.kgt-gmbh.de Für den Aufbau benötigen Sie Folgende einige Montagepartner, die die Montage gern für Sie ausführen. Werkzeuge: Auch können...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einführung Inhaltsverzeichnis 3 - 4 Für den Aufbau benötigen Sie folgende Werkzeuge Wichtige Hinweise zur Verglasung Allgemeine Hinweise 6 - 8 Fundamentrahmen 9 - 13 Fundamentplan Glasplan 15 - 16 Montage Oberlicht (2 Stück) 17 - 20 21 - 24 Montage Rückwandfenster 25 - 32 Montage Drehtür oben...

  • Seite 5: Für Den Aufbau Benötigen Sie Folgende Werkzeuge

    Für den Aufbau benötigen Sie folgende Werkzeuge: Bezeichnung Stück Bemerkung Maßband Stift Schlitzschraubendreher Kreuzschlitzschraubendreher Gr. 2 Maul- bzw. Gabelschlüssel 10 mm Wasserwaage Stehleiter Feile um evtl. Grat an den Profilen zu entfernen Gummihammer evtl. Silikonspray oder Spülmittel Wichtige Hinweise zur Verglasung Feuchtigkeit/Wasser kann auch innerhalb der Verglasung/Hohlkammern je nach Wetterlage auftreten, da die Kunststoffplatten nicht „wasserdampf-diffusionsfest“...

  • Seite 6: Allgemeine Hinweise

    Allgemeine Hinweise Achtung: Die Hinweise vor dem Aufbau aufmerksam lesen! Info Vor dem Aufbau: Der Aufbau des Gewächshauses sollte von mindestens 2 Personen durchgeführt werden. Arbeiten Sie grundsätzlich nur mit Handschuhen. (Verletzungsgefahr, Schnittgefahr!) Arbeiten Sie mit sicheren, handwerksgerechten Werkzeugen. Achten Sie bei der Montage auf einen sicheren Stand der Leiter (Unfallgefahr!).

  • Seite 7: Während Des Aufbaus

    Während des Aufbaus: Das Gewächshaus sollte möglichst an einer windgeschützten, ebenen Stelle und nicht bei stürmischem Wetter aufgestellt werden. Es ist gefährlich, ein teilweise montiertes Haus stehen zu lassen. Allgemeines: Keine offenen Feuer im Gewächshaus errichten. Das Dach ist von Schneelasten höher als 10 cm zu befreien. Bei einem Unwetter sollten Sie Türen und Fenster schließen.

  • Seite 8: Darauf Sollten Sie Achten

    Darauf sollten Sie achten: Sprossendichtungen 2 mm (V98) für alle Türen und Fenster in einem Strang (ca. 15 m) Keildichtungen (V23) mittig auseinanderziehen. Die Dichtung 3 - 5 mm zwischen dem Bodenprofil und die Verglasung innerhalb des Gewächshauses eindrücken. Hierbei die Dichtung stauchen, da sie sich bei Kälte zusammenziehen.

  • Seite 9: Fundamentrahmen

    Fundamentrahmen zum Eingraben (Sonderzubehör) Info Fundament- rahmen Wichtige Hinweise!

  • Seite 10: Wichtige Punkte, Die Bei Der Montage Des Fundamentrahmens Zu Berücksichten Sind

    Wichtige Punkte, die bei der Montage des Fundamentrahmens zu berücksichten sind: Den Alu-Fundamentrahmen nicht vorab montieren. (siehe Gewächshaus-Anleitung!) Den Alu-Fundamentrahmen nicht vorab eingraben. Der Alu-Fundamentrahmen ist kürzer als die Bodenprofile des Gewächshauses! (siehe Gewächshaus-Anleitung/Abmessungen!) Der Alu-Fundamentrahmen muss mit dem breiteren Schenkel in das Bodenprofil eingehakt werden.

  • Seite 11: Fundamentrahmen Zum Eingraben (Sonderzubehör)

    Fundamentrahmen zum Eingraben (Sonderzubehör) Info Fundamentrahmen nur nach Anleitung verarbeiten. Siehe unten!!! Dies ist die einfachste, aber auch sicherste Gründung eines Gewächshauses. Der Fundamentrahmen wird kraftschlüssig in das Bodenprofil des Gewächshauses eingehakt und in den Ecken mit einem Eckwinkel (V26) verschraubt.

  • Seite 12: Fundamentrahmen (Sonderzubehör)

    Fundamentrahmen (Sonderzubehör) Karton 2: Profile und Stückliste Bitte prüfen Sie, ob alle Teile vorhanden sind. Pos.-Nr. Benötigte Menge Vorhandene Übersicht Bezeichnung Menge Verwendungszweck Art.-Nr. L8.1 Fundamentrahmenprofil Vorder-/Rückwand 2188 42294 L8.2 Fundamentrahmenprofil Seite 42294 Fundamentrahmen-Eckwinkel 50/50/2/105 9999 0078 Befestigungslasche Sprosse/Fundamentr. 9999 0267 S12/S1 Sechskantschraube M6 x 12 Mutter M6...

  • Seite 13: Montage Fundamentrahmen

    Montage Fundamentrahmen Die Fundamentrahmenprofile einzeln in die Boden- profile drehen und mittig ausrichten. Achtung: Fundamentrahmenprofile sind kürzer als die Bodenprofile! Achtung: Die Fun- damentrahmenpro- Zur Stabilisierung des file sind kürzer als Fundamentrahmens am die Bodenprofile! Bodenprofil werden die Befestigungslaschen (V27) mittels eingezogener Schrauben M6 x 12 (S12) am Fundamentrahmen und...

  • Seite 15: Glasplan

    Verglasungplan Linea I und Linea II (Bitte Maße vom Typ I beachten)
  • Seite 17 Montage Oberlicht (2 Stück)
  • Seite 18 Stückliste Oberlicht (2 Stck.) Pos.-Nr. Benötigte Menge Vorhandene Übersicht Menge Bezeichnung Abmaße [mm] P4.1 Fensterprofil 63877 P4.2 Fensterprofil 63877 Pos.-Nr. Benötigte Menge Vorhandene Übersicht Bezeichnung Menge Verwendungszweck Art.-Nr. Eckverbinder Dachfenster 9999 0005 Winkel mit Madenschraube 9999 0070 Innensechskantschlüssel 9999 0056 Senkkopfschraube 4,8 x 25 9999 0163 Linsenkopfschraube 3,5 x 16...
  • Seite 19 Pos.-Nr. Benötigte Menge Vorhandene Übersicht Bezeichnung Menge Verwendungszweck Art.-Nr. Scharnier bestehend aus: Ober-/Unterteil, Splint 9999 0100 V142 Buchsen je Scharnier 2 Stück 9999 0...

  • Seite 20: Montage Oberlicht (2 Stück)

    Montage Oberlicht Winkel mit Maden- Eckverbinder Fenster (V24) schraube (V13) Fensterprofil (P4.2) Zuerst drei Profile verschrauben (mit kleinen Verbindungswinkeln), Verglasung einsetzen und viertes Profil befestigen. Fensterprofil (P4.2) Empfehlung! Es ist sinnvoll, die Scheiben rundum und die Eckverbinder zu versiegeln; dadurch kann keine Feuchtigkeit eintreten. Sprossendichtung wie abgebildet in alle vier Profile einziehen.

  • Seite 21: Montage Rückwandfenster

    Montage Rückwandfenster...

  • Seite 22: Stückliste Rückwandfenster

    Stückliste Rückwandfenster Pos.-Nr. Benötigte Menge Vorhandene Übersicht Menge Bezeichnung Abmaße [mm] P5.1.2 Türprofil links 1081 262969 P5.2 Türprofil rechts 1081 262969 P5.3.1 Türprofil oben 262969 P5.4.2 Querriegel 262574 Pos.-Nr. Benötigte Menge Vorhandene Übersicht Bezeichnung Menge Verwendungszweck Art.-Nr. Sprossendichtung 2 mm 710 mm 9999 0376 Sprossendichtung 2 mm...

  • Seite 23: Verwendungszweck

    Pos.-Nr. Benötigte Menge Vorhandene Übersicht Bezeichnung Menge Verwendungszweck Art.-Nr. Türvorreiber klein 9999 0023 V30/V31 1x lks./1x rts. Eckverbinder Türflügel 9999 0009/9999 0011 Verglasungsklotz aus Kunststoff 30 x 10 x 4 9999 0 V145 Haltewinkel 9999 0416 Senkkopfschraube 4,8 x 25 Scharnier 9999 0163 Senkkopfschraube 4,2 x 45...

  • Seite 24: Zusammenbau - Rückwandfenster

    Zusammenbau - Rückwandfenster - (Ansicht von außen) Legen Sie die Profile nach der Abbildung auf einen ebenen Untergrund (evtl. auf Pappe oder ähnliches). Eckverbinder Türflügel (V30/V31) Türprofil, oben (P5.3.1) Türvorreiber, klein (V28) mit Schr. 3,5 x 22 (S19) Verglasungsklotz mit befestigen.
  • Seite 44 151 mm U-Abschluss 10 mm...
  • Seite 49 U-Abschluss Pos. 026 beidseitig vor Montage der ISO- Hohlkammerplatte oberhalb der Tür wie dargestellt einsetzen.

  • Seite 59: Montage Rückwandgiebel + Seitenelemente & Dach

    Montage Rückwandgiebel Seitenelemente & Dach...

  • Seite 60: Übersicht

    1895 262565 Querriegel Rückwand 262565 Querriegel Seitenelement 1018 262565 Mittelsprosse Dach 1535 262565 1x rts./1x lks. Randsprosse Seitenelement 2077 262672 1x rts./1x lks. Randsprosse Seitenelement 2012 262672 1x rts./1x lks. Randsprosse Seitenelement oben 1574 262672 Rinnenprofil Linea I 2243 263922...
  • Seite 61 Pos.-Nr. Benötigte Menge Vorhandene Übersicht Menge Abmaße [mm] Bezeichnung U-Profil 10 mm 36639 U-Profil 10 mm 36639 Abdeckwinkel L50/20/2 2303 44045 Distanzleiste 44075 Distanzleiste 44075 Fallrohr 1800 Befestigungswinkel-Set (Wird nur benötigt, wenn kein Fundamentrahmen vorhanden ist!) Pos.-Nr. Benötigte Menge Vorhandene Übersicht Bezeichnung Menge...

  • Seite 62: Verwendungszweck

    Pos.-Nr. Benötigte Menge Vorhandene Übersicht Bezeichnung Menge Verwendungszweck Art.-Nr. V147 1x lks./1x rts. Eckverbinder Traufe 99990418/-19 Verbindungsplatte 9999 0031 2x lks./2x rts. Befestigungsinnenecke 9999 0074 Linsenkopfschraube 4,2 x 13 9999 0144 Linsenkopfschraube 4,2 x 38 9999 0147 Sechskantschraube M6 x 12 9999 0124 Mutter M6 9999 0128...
  • Seite 63 Pos.-Nr. Benötigte Menge Vorhandene Übersicht Bezeichnung Menge Verwendungszweck Art.-Nr. Blindstopfen Ø10 9999 0097 Eckaufnahme Bodenprofil für 10 mm Verglasung 9999 0003 V137 Rinnenablauf 9999 0216 V153 Rinnenenddeckel 9999 0422 V149 Eckverbinder Sprosse 9999 0417 Fassadenbauschr. 6,3 x 45 9999 0431 Fallrohrhalter 9999 0027 V155...

  • Seite 64: Zubehör: Silikon

    Pos.-Nr. Benötigte Menge Vorhandene Übersicht Bezeichnung Menge Abmaße [mm] Art.-Nr. 1 (2) Keildichtung 3 - 5 mm 1030 9999 0119 Keildichtung 3 - 5 mm 9999 0119 2 (4) Keildichtung 3 - 5 mm 9999 0119 V162 Ballondichtung 10 mm 9999 0 V162 Ballondichtung 10 mm...

  • Seite 65: Montage Seitenelemente

    Montage Seitenelement Info Bei Verwendung eines Fundamentrahmens diesen vorab am Bodenprofil montieren. Siehe Seite 17. Schritt 1 Die Eckverbinder (V9) werden auf das Bodenprofil (L2) gesteckt. Eckverbinder (V9) Bodenprofil (L2) Schritt 2 Montieren Sie die Randsprosse (L13). Sie wird auf den Eckverbinder Bodenprofil gesteckt.
  • Seite 66 Schritt 3 Ansicht von außen Jetzt wird die Verglasung eingesetzt. Sie wird seitlich in das Bodenprofil und in die Randsprosse eingeschoben. Bitte lösen Sie die Folie nur im Randbereich! Schritt 4 Querriegel (L10) Setzen Sie die Querriegel (L10) auf die Verglasung. Schritt 5 M6 x 10 2x /...
  • Seite 67 Schritt 6 Linsenkopfschr. Ansicht von 4,8 x 45 Montieren Sie nun die nächste außen Randsprosse. Querriegel (L10) Stecken Sie die Randsprosse (L14) auf den Eckverbinder Bodenprofil und fädeln gleichzeitig die Verglasung ein. Verschrauben Sie den Querriegel zusätzlich seitlich durch die Randsprossen mit den Linsenkopfschrauben 4,8 x 45 (S13).

  • Seite 69: Montage Rückwandelement

    Montage Rückwand Info Bei Verwendung eines Fundamentrahmens diesen vorab am Bodenprofil montieren. Siehe Seite 17. Ansicht von Innen Schritt 15 Bohrungen M6 x 12 für Scharniere oben! Zunächst schieben Sie bitte die Mittelsprossen bis zu den Bohrungen des Bodenprofils ein. Beachten Sie die richtige Position der Profile! In die Mittelsprosse ziehen Sie je...
  • Seite 70 Schritt 17 Verbindungsplatte (V4) In den Querriegel (L9) werden vier Sechskantschrauben M6 x 12 (S12) eingeschoben. Anschließend wird dieser auf die M6 x 12 Verglasung gesteckt. Stecken Sie auf die eingezogenen Querriegel Schrauben die Verbindungsplatte (L9) (V4) und verschrauben diese mit Mutter M6 (S1).

  • Seite 71: Fertigstellung Der Elemente

    Fertigstellung der Elemente 1 Schritt 20 Linsenkopf- schraube 4,2 x 38 (S10) Beginnen Sie mit dem Rückwandelement. Stecken Sie das Element auf den Eckverbinder des Seitenelements, dabei die Verglasung in die Randsprosse fädeln. Verschrauben Sie die Rinne zusätzlich seitlich durch die Randsprossen mit der Linsenkopfschraube 4,2 x 38 (S10).
  • Seite 72 Schritt 22 Linsenkopfschraube 4,8 x 45 (S13) Jetzt folgt das Vorderelement. Stecken Sie das Element auf den Eckverbinder des Seitenelements, dabei die Verglasung in die Randsprosse fädeln. Verschrauben Sie das Vorderelement zusätzlich seitlich durch die Randsprossen mit der Linsenkopfschraube 4,8 x 45 (S13).
  • Seite 73 Fertigstellung der Elemente 2 Schritt 24 Ballondichtung 10 mm (V162) Nachdem die Distanzleiste eingegeclipst worden ist, drücken Distanzleiste Sie nun die Ballondichtung 10 mm (L21 und L22) (V162) in die Nut der Distanzleiste. Schritt 25 Fädeln Sie nun die Dach- verglasung ein, d.
  • Seite 74 Schritt 26 Diesen Vorgang, wie in Schritt 23 beschrieben, wiederholen Sie, bis das Dach vollständig verglast ist. Die Mittelsprossen/Dach werden mit einer Fassadenbauschraube 6,3 x 45 (S69) in die Mittelsprosse der Vorderwand verschraubt. Schritt 27 Nun kommt das andere Seitenelement an die Reihe. Gehen Sie vor wie in den Schritten 18 - 21 beschrieben.
  • Seite 75 Fertigstellung der Elemente 3 Schritt 28 Wenn Sie es bis zu diesem Schritt noch nicht gemacht haben, dann setzen Sie nun die Türen ein. (Hinweise: S. 50 - 52) Schritt 29 Bringen Sie nun die Oberlichter an. Setzen Sie die Scharniere so, dass das Unterteil und das Oberteil deckungsgleich sind.
  • Seite 76 Schritt 30 Ansicht von innen An der Innenseite des Oberlichts bringen Sie den Vorreiber an. Dieser wird montiert mit Senkkopfschrauben 3,5 x 22 (S19). An der Aussenseite wird der Handaufsteller inkl. Feststelldorn (V85) befestigt. Der Feststelldorn wird auf die Sechskantschrauben M6 x 10 (S12) gesteckt und mit Mutter M6 (S1) verschraubt.
  • Seite 77 Schritt 31 Ansicht von innen Im Rückwandbereich brauchen Sie die Keildichtung 8 - 10 mm. Diese wird zwischen Rinne und Verglasung eingedrückt. Schritt 32 Montage des Rückwandfensters. Setzen Sie auch hier das Fenster so ein, dass die Scharnierbauteile deckungsgleich sind. Im unteren Fensterbereich befestigen Sie den Handaufsteller (V85).
  • Seite 78 Schritt 33 Schrauben Sie den Rinnenablauf (V137) in die Rinne. Achten Sie darauf, dass der Winkel und die Rand- sprossen bündig sind!

  • Seite 79: Montage Der Blindstopfen

    Montage des Rinnenablaufes Schritt 35 Schrauben Sie den Rinnenablauf (V137) in die Rinne. Montage des Rinnenenddeckels Schritt 36 Bringen Sie den Rinnenenddeckel an der Rinne an. Dafür benötigen Sie die Linsenkopfschrauben 4,2 x 13 (S9) Montage der Blindstopfen Schritt 37 Drücken Sie die Blindstopfen (S21) in die Bohrungen der Randsprosse.
  • Seite 80 Montage des Fallrohrs Schritt 38 Das Fallrohr wird auf den schon montierten Fallrohrstutzen aufgeschoben. Schritt 39 .Der Fallrohrhalter wird mit der Senkschraube M6 x 16 (S71) an der Fallrohrbefestigungsplatte (V155) befefestigt. Schritt 40 Bohren Sie mit dem Bohrer 2 Löcher Ø4 mm (Bohrrille) vor. Mit Linsenkopfschrauben 4,8 x 16 kann das Bauteil in ca.

  • Seite 81: Hinweis: Versiegelung Des Gewächshauses

    Achtung: Nur „neutral vernetzendes“ Silikon einsetzen, da es sonst zu Spannungsrissen in der Kunststoffverglasung kommen kann. Dies ist der gängigste Silikon-Dichtstoff. Er ist in jedem Baumarkt oder bei Ihrem KGT-Fachhändler für ca. 4 - 6 Euro / 310 mm Kartusche erhältlich.

  • Seite 82: Ein Wort In Eigener Sache

    Wir sind ständig auf der Suche nach neuem Bildmaterial. Gern können Sie uns nach erfolgter Montage Bildmaterial zukommen lassen. Idealerweise in digitaler Form per Mail an: info@kgt-gmbh.de Genießen Sie nun Ihren neuen Platz an der Sonne - vor Wind und Wetter geschützt! Herzlichst, Ihr KGT-Team...
