Rückansicht - Botex DR-Pro Rack Bedienungsanleitung

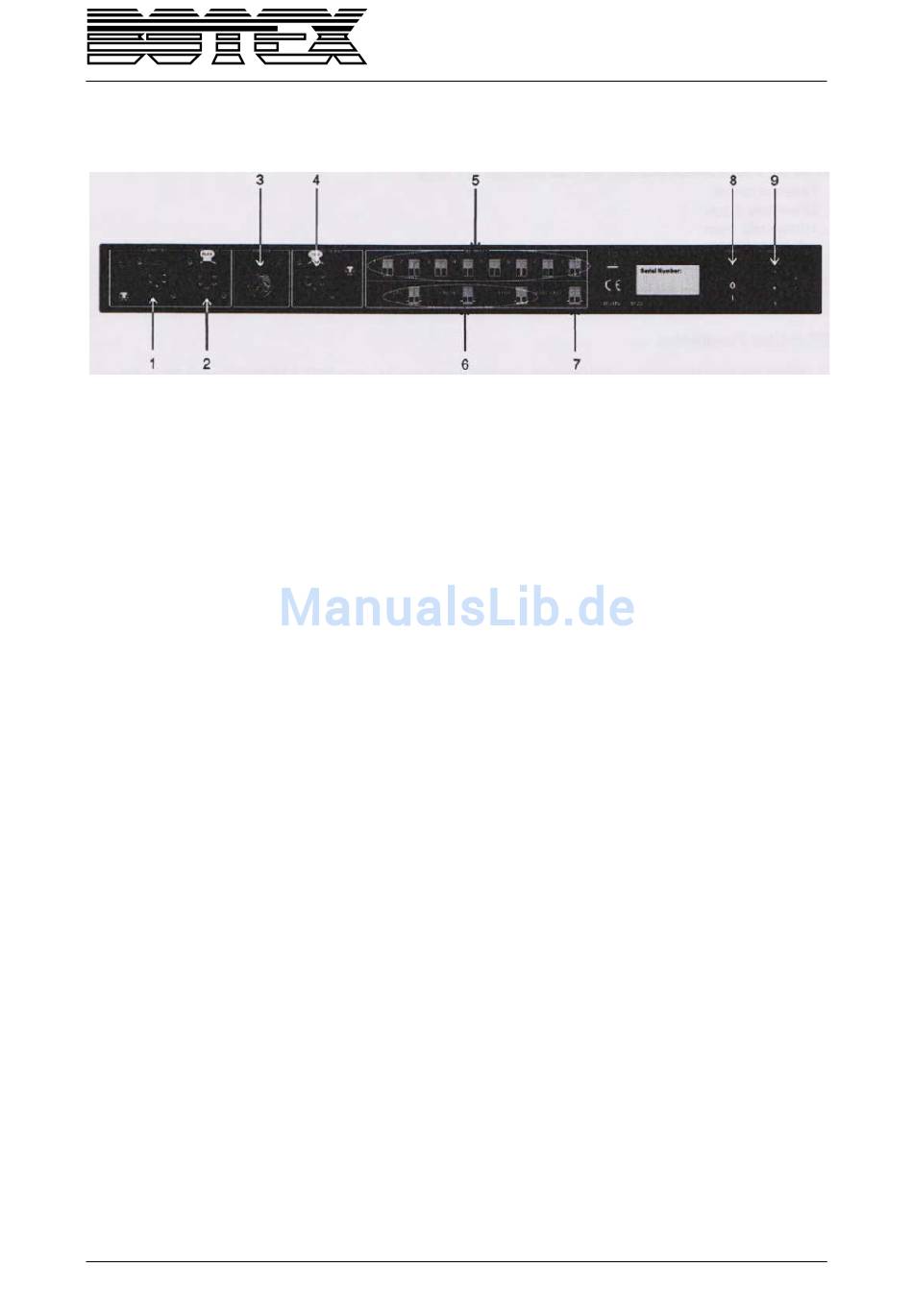

3.2. Rückansicht
1. DMX IN
3pol XLR Eingang male.
2. DMX OUT
3pol XLR Ausgang female.
3. MIDI IN
Eingang Midi Time.
4. SMPTE IN
Eingang SMPTE Time.
5. Memory 1 – 8 Kontaktschleifenpunkt
Hier können sie über potentialfreie Kontakte die Memorys 1 bis 8 anwählen.
6. PLAY/PAUSE/ STOP Kontaktschleifenpunkt
Hier können sie über potentialfreie Kontakte die PLAY/PAUSE/STOP Tasten anwählen.
7. Blackout Kontaktschleifenpunkt
Hier können sie über potentialfreie Kontakte die Blackout Taste anwählen.
8. Ein-/Ausschalter
9. Stromanschluss
6 / 16
