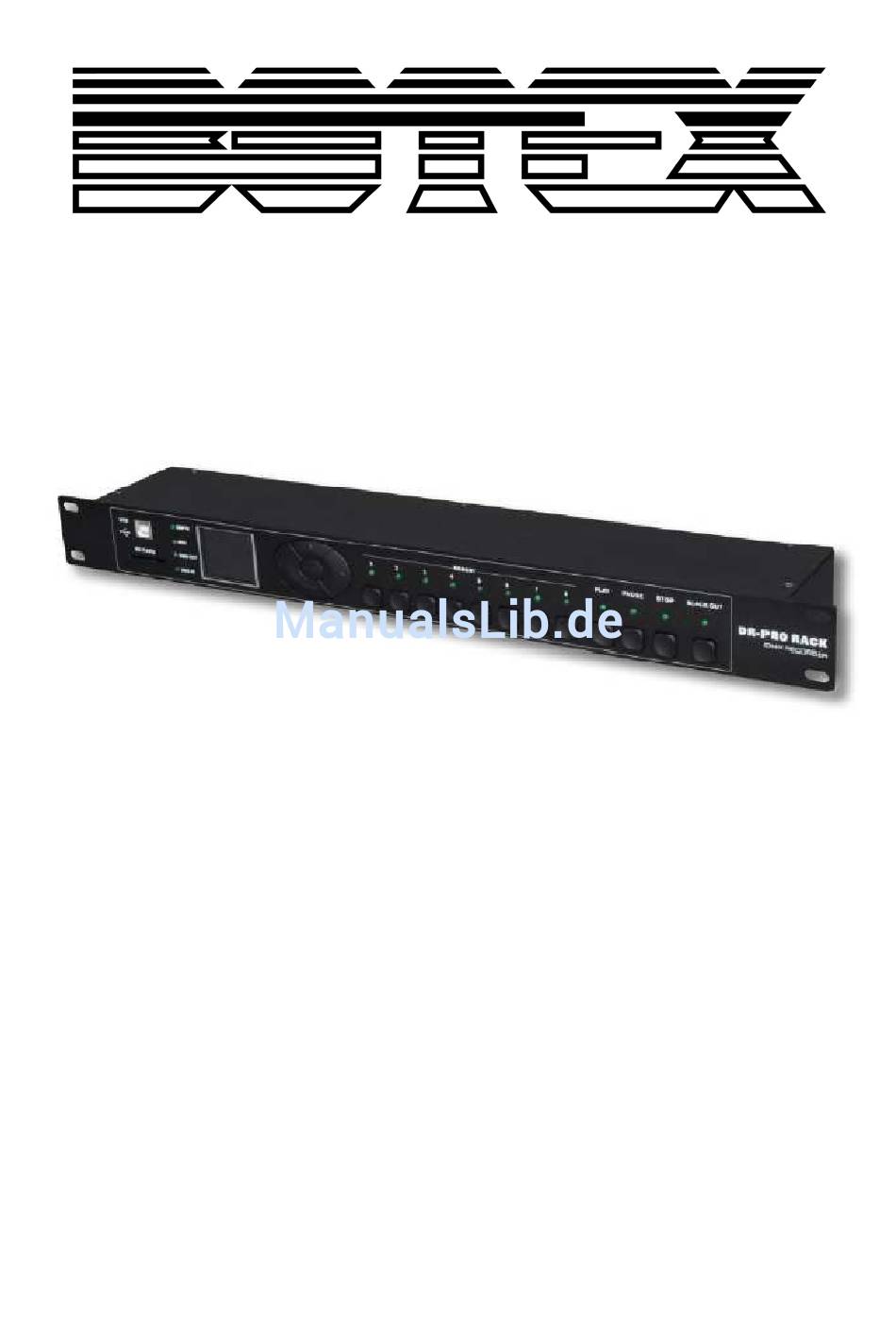

- Seite 1 Bedienungsanleitung Dr-Pro Rack...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Beschreibung ........................... 4 Vorteile ............................. 4 Physische Maße ..........................4 Technische Daten ..........................5 5.1. Vorderseite ..........................5 5.2. Rückseite ..........................6 Bedienung ............................6 6.1. Arbeitsmodus ........................... 6 6.2. -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. -
Seite 4: Beschreibung
Alle elektrischen und mechanischen Anschlüsse müssen entsprechend der europäischen Sicherheitsnormen montiert sein. 2. Beschreibung Danke, dass sie sich für einen Botex Dr pro Rack entschieden haben. Der folgende Inhalt soll ihnen einen Überblick über Funktionen, Bedienung und Einsatz des Gerätes geben. 3. Vorteile 128 x 160 Zeichen Farb-LC-Display Bis zu 8 Speicherplätze mit individuellen Master Einstellungen, erlauben es dem Benutzer... -
Seite 5: Technische Daten
5. Technische Daten Bezeichnung Wert Stromeingang DC9-12V, 500mA min. Verbinder 3Pol XLR Verbinder für DMX in/out USB Port für den Anschluss an den PC 3Pol SMPTE Eingang, 5Pol Midi Eingang LC Display 128 x 160 Zeichen Unterstützte Protok. Standard DMX 512 (1990) DMX 1000K (1M) Kompatibel Gehäuse Metall mit Pulverbeschichtung... -
Seite 6: Rückseite
9. Memory 1~8 Knopf Wird benutzt um den Speicherplatz abzurufen und abzuspielen im Manual Mode 10. PLAY/PAUSE/STOP Knöpfe Hier können sie im Manual Modus das Program bedienen. 11. Black out Knopf Schaltet im Manual Modus das DMX Signal ab. 5.2. Rückseite 1. -
Seite 7: Benutzereinstellungen
Um in das Menu zum Umstellen zu gelangen drücken und halten sie die OK Taste für min 2 Sekunden. Hier können sie nun mit den UP/DOWN Tasten den gewünschten Betriebsmodus einstellen. 6.2. Benutzereinstellungen Um in das Menu mit den Benutzereinstellungen zu gelangen nutzen sie im ArbeitsModus Menü die UP/DOWN Tasten um SET &... -
Seite 8: Add A Chase
6.3.2. ADD A CHASE In diesem Menü können sie Chases, also Lauflichter zusammenfügen aus einzelnen Szenen, die sie zuvor aufgenommen haben müssen. 1. Wählen sie ADD CHASE und bestätigen sie mit ENTER. 2. Mit den Funktionsknöpfen können sie wie gewohnt den Namen ändern. 3. -
Seite 9: Smpte/Mtc Trigger
Somit können sie eine Event erzeugen, dass jeden Tag von 8:00 Uhr bis 22:00Uhr läuft. Dazu würden sie zwei Events brauchen. Das Start Event und das Stop Event. Add dately Dieser Modus funktioniert im Grunde wie oben beschrieben, mit dem Unterschied, dass sie hier ein Start Datum und mit einem weiteren Stop Event ein Stop Datum eingeben können. -
Seite 10: Assign Memory
128 – 255 Blackout Unter dem Punkt NO DMX IN können sie entscheiden, was passiert wenn das DMX Signal abbricht. Unter dem Punkt No SMPTE/MTC IN können sie entscheiden was passieren soll, wenn kein MTC oder SMPTE Signal anliegt. 6.5. Assign Memory Hier können sie ihre Programme den Memory Tasten auf der Front zuordnen. - Seite 11 Importeur: B & K Braun GmbH Industriestraße 1 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 11 / 11...
