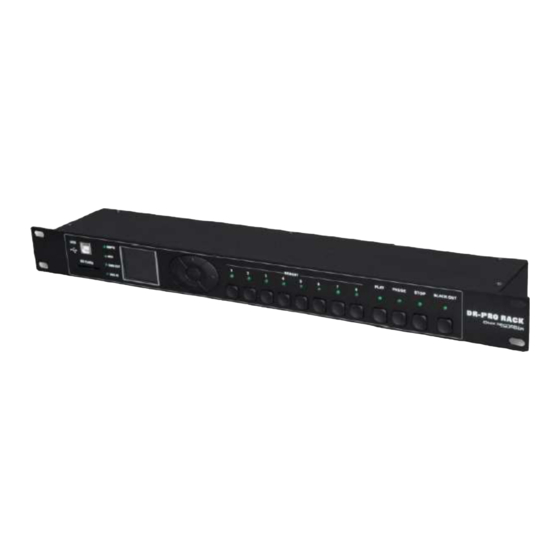

Botex DR-Pro Rack Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für DR-Pro Rack:
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung
Recorder DMX
DR-Pro Rack

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Botex DR-Pro Rack

Inhaltszusammenfassung für Botex DR-Pro Rack

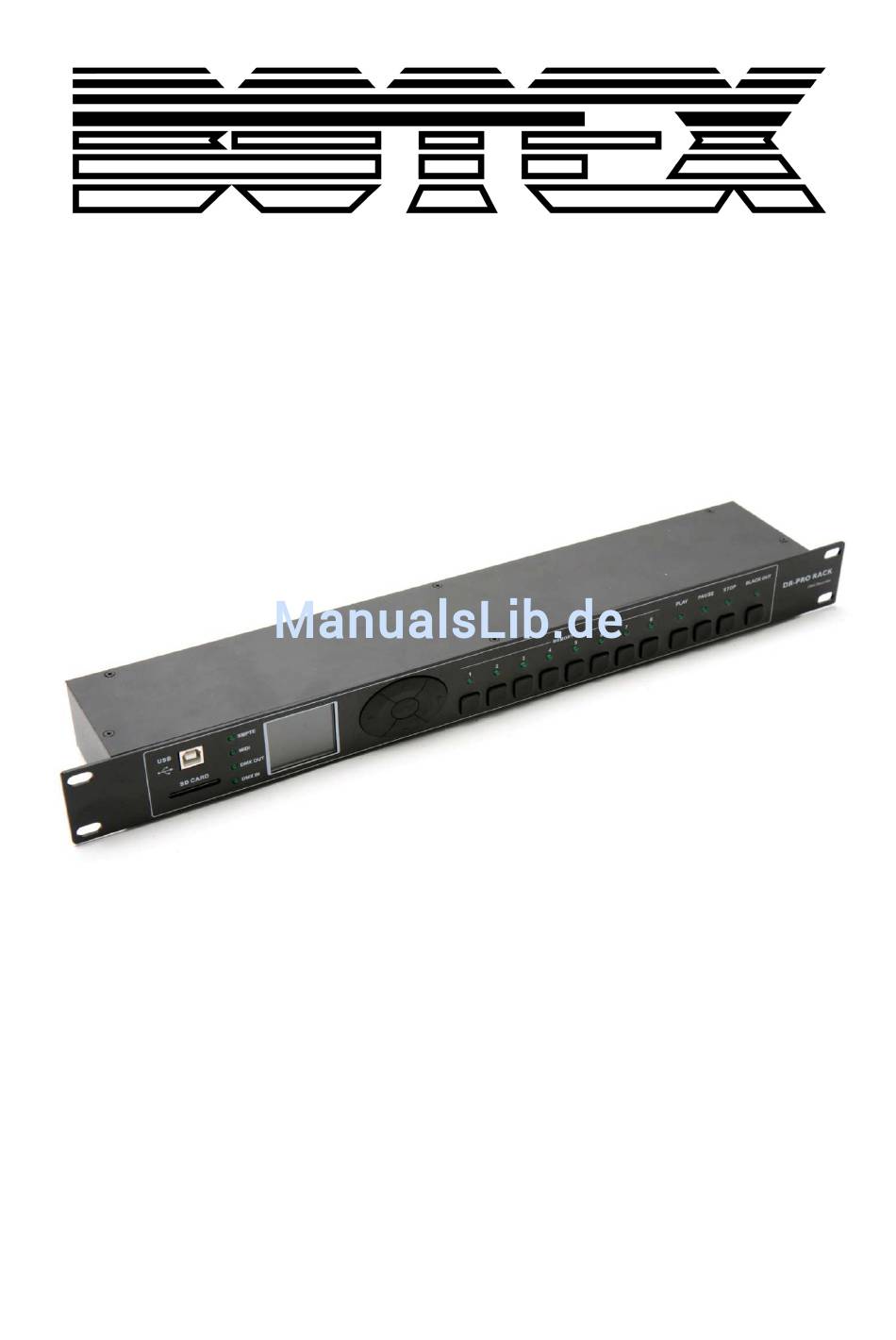

  • Seite 1 Bedienungsanleitung Recorder DMX DR-Pro Rack...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Übersicht ............................5 3.1. Frontansicht ..........................5 3.2. Rückansicht ..........................6 Bedienung ............................7 4.1. Arbeitsmodi ..........................7 4.2. Benutzereinstellungen ......................7 4.3. Menüpunkte ..........................7 4.3.1. DMX Aufnahme .......................

  • Seite 3: Sicherheitshinweise

    1. Sicherheitshinweise • Lesen Sie die Sicherheitshinweise, sowie die Bedienungsanleitung sorgfältig durch. • Bewahren Sie die Bedienungsanleitung auf. • Beachten Sie alle Warnhinweise. • Beachten Sie die Bedienungsanleitung. • Um Feuer und Stromschläge zu verhindern, schützen Sie das Gerät vor Regen und Feuchtigkeit.
  • Seite 4 Sicherheit Entfernen Sie nicht die Erdung. Diese dient zu ihrer Sicherheit. Wird die Erdung entfernt, kann es zu Stromschlägen kommen. Zubehör Benutzen sie nur vom Hersteller vorgegebenes Zubehör. ACHTUNG! Der Garantieanspruch erlischt bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden.

  • Seite 5: Übersicht

    3. Übersicht 3.1. Frontansicht 1. USB Port Zur Verbindung mit dem PC für Programmupdates, etc. 2. SD Card Slot Hier kann eine SD-Karte eingefügt werden, um Daten darauf zu speichern. 3. DMX Out Anzeige Diese LED leuchtet auf, wenn ein DMX Signal gesendet wird. 4.

  • Seite 6: Rückansicht

    3.2. Rückansicht 1. DMX IN 3pol XLR Eingang male. 2. DMX OUT 3pol XLR Ausgang female. 3. MIDI IN Eingang Midi Time. 4. SMPTE IN Eingang SMPTE Time. 5. Memory 1 – 8 Kontaktschleifenpunkt Hier können sie über potentialfreie Kontakte die Memorys 1 bis 8 anwählen. 6.

  • Seite 7: Bedienung

    4. Bedienung 4.1. Arbeitsmodi Es gibt insgesamt 5 verschiedene Arbeitsmodi: 1. Manual Control 2. Real-Time Trigger 3. Time Code Trigger 4. External DMX Trigger 5. DMX Monitor Um in das Menu zum Umstellen zu gelangen drücken und halten sie die OK Taste für min 2 Sekunden.

  • Seite 8: Einen Chase Hinzufügen

    1. Manual In diesem Modus drücken Sie bitte den START Knopf um die Aufnahme des DMX Signals zu starten und den STOP Knopf um die Aufnahme zu beenden. 2. Auto In diesem Modus beginnt der Recorder die Aufnahme wenn alle DMX Kanäle auf 0 stehen. Solange der Recorder DMX Daten ungleich 0 empfängt ist er im Standby Status und wartet auf den Start der Aufnahme.

  • Seite 9: Einen Chase Editieren

    Verlassen Sie das Menu wieder mit FINISH&RETURN. 4.3.3. Einen Chase editieren Um einen Chase zu editieren gehen Sie im Menü auf Edit Chase und bestätigen mit ENTER. 1. Wählen Sie den zu editierenden Chase aus und drücken Sie ENTER. 2. Hier können Sie alle Parameter wieder abändern und editieren wie oben beim Erstellen des Chases beschrieben.

  • Seite 10: Smpte/Mtc Trigger

    Add dately Dieser Modus funktioniert im Grunde wie oben beschrieben, mit dem Unterschied, dass Sie hier ein Start Datum und mit einem weiteren STOP EVENT ein Stopp Datum eingeben können. Edit dately/Edit weekly Hier können Sie die Events, die Sie gespeichert haben erneut aufrufen und editieren. Wählen Sie jeweils DATELY oder WEEKLY, je nachdem was Sie ändern möchten.

  • Seite 11: Dmx Trigger

    4.4.3. DMX Trigger Hier können Sie das Gerät per DMX fern steuern. Stellen sie im Menü die DMX Startadresse ein. Sie benötigen 3 Kanäle zur Steuerung: Kanal Wert von Wert bis Funktion Memory 1 Memory 2 Memory 3 Memory 4 Memory 5 Memory 6 Memory 7...

  • Seite 12: Datum Und Zeit Einstellen

    4.6. Datum und Zeit einstellen Wählen Sie das Menü MODIFY CLOCK um dort wie gewohnt Datum und Zeit einzustellen. Diese Zeit wird für das Triggern von Events benutzt. 4.7. Passwort ändern Hier können Sie das Passwort für den SET & MODIFY Modus ändern. 4.8.

  • Seite 13: Technische Daten

    5. Technische Daten Stromversorgung Spannung 9-12 V; 500 mA min. Akku Nein Anschlüsse XLR in/out 3pol XLR Eingang 1 Midi in Steuerung DMX512 Hardware Maße 482 x 100 x 44 mm Gewicht 1,2 kg 13 / 16...
  • Seite 14 14 / 16...
  • Seite 15 15 / 16...
  • Seite 16 Importeur: B & K Braun GmbH Industriestraße 2 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 16 / 16...
