Übersicht; Frontansicht - Botex DR-Pro Rack Bedienungsanleitung

3. Übersicht

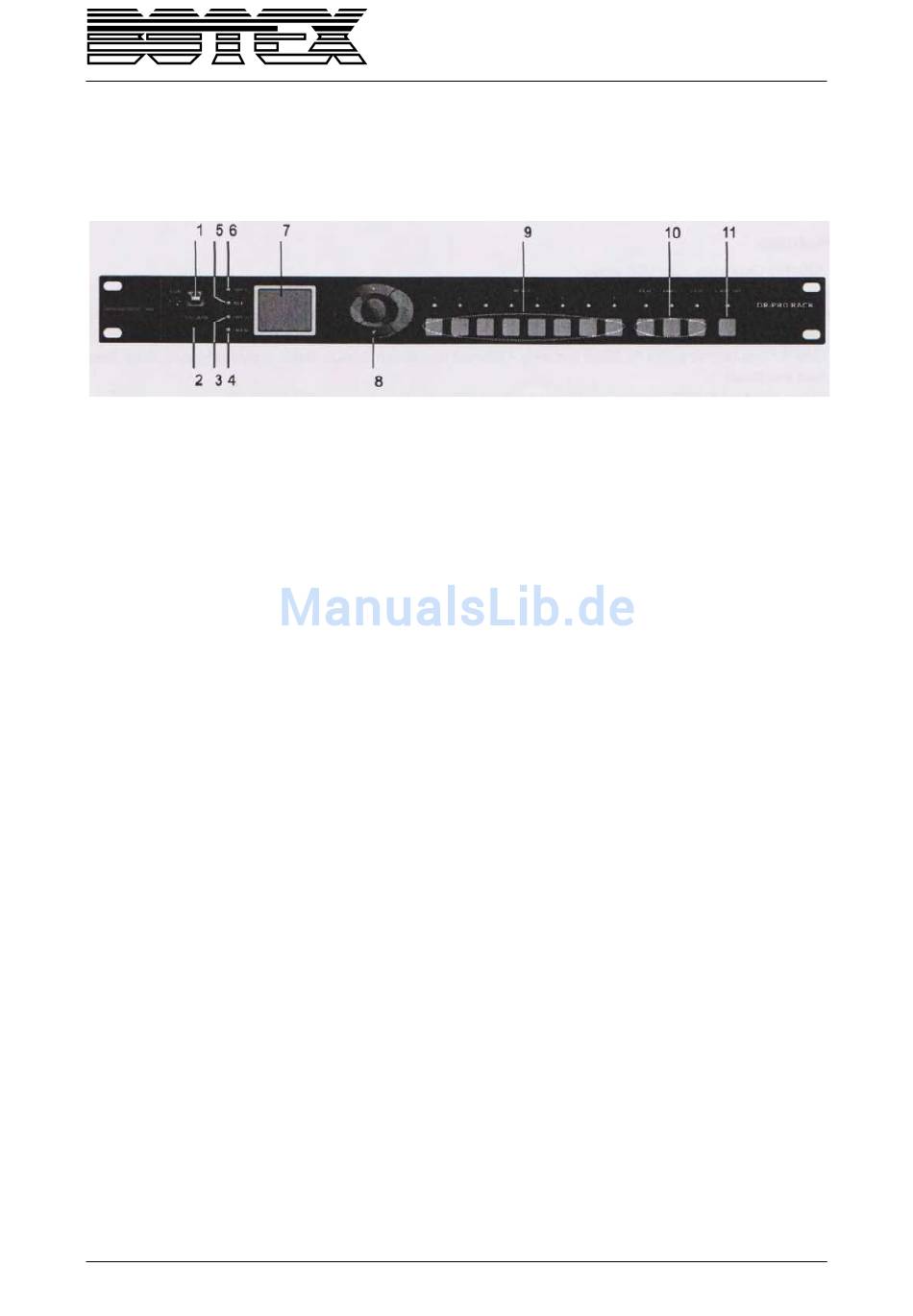

3.1. Frontansicht

1. USB Port
Zur Verbindung mit dem PC für Programmupdates, etc.
2. SD Card Slot
Hier kann eine SD-Karte eingefügt werden, um Daten darauf zu speichern.
3. DMX Out Anzeige
Diese LED leuchtet auf, wenn ein DMX Signal gesendet wird.
4. DMX In Anzeige
Diese LED leuchtet auf, wenn ein DMX Signal empfangen wird.
5. Midi Anzeige
Diese LED leuchtet auf, wenn im SMPTE/MIDI Trigger Modus eine lesbare Midi Zeit empfangen
wird.
6. SMPTE Anzeige
Diese LED leuchtet auf, wenn im SMPTE/MIDI Trigger Modus eine lesbare SMPTE Zeit
empfangen wird.
7. LC Display
8. LEFT / RIGHT / UP / DOWN / OK Tasten
Mit diesen Tasten können die gewünschten Funktionen ausgewählt werden und die Auswahl
bestätigt werden.
9. Memory 1-8 Taste
Mit Hilfe dieser Tasten kann ein Speicherplatz im manuellen Modus abgerufen oder abgespielt
werden.
10. PLAY/PAUSE/STOP Tasten
Mit Hilfe dieser Tasten können Sie die Programme im manuellen Modus bedienen.
11. Black out
Mit dieser Taste wird das DMX Signal im manuellen Modus abgeschaltet.
5 / 16
