2 Über das System
WARNUNG: ENTFLAMMBARES MATERIAL
Das Kältemittel innerhalb der Einheit ist verhalten
entflammbar.
ACHTUNG
Die Inneneinheit enthält ein Funkgerät. Zwischen Benutzer
und dem Sendemodul
Mindestabstand von 10 cm eingehalten werden.
2.1

Inneneinheit

ACHTUNG
Halten Sie Finger, Stäbe und andere Gegenstände fern
vom Lufteinlass und -auslass. Sonst könnten Verletzungen
verursacht werden, da sich der Ventilator mit hoher
Geschwindigkeit dreht.
INFORMATION
Der Schalldruckpegel liegt unter 70 dBA.
WARNUNG
▪ Auf keinen Fall die Einheit selber ändern, zerlegen,
entfernen, neu installieren oder reparieren, da bei
falscher Demontage oder Installation Stromschlag- und
Brandgefahr bestehen. Wenden Sie sich an Ihren
Händler.
▪ Achten Sie bei
Kältemittel darauf, dass es in der Nähe keine offenen
Flammen gibt. Das Kältemittel selber ist völlig sicher,
nicht toxisch und schwer entflammbar. Aber es wird
toxisches Gas erzeugt, wenn es in einem Raum
ausläuft, in dem sich die mit Verbrennungsrückständen
durchsetzte Abluft von Heizlüftern, Gaskochern usw.
befindet. Lassen Sie sich immer von qualifiziertem
Kundendienstpersonal bestätigen, dass die undichte
Stelle mit Erfolg repariert worden ist, bevor Sie die
Einheit wieder in Betrieb nehmen.
d
a
p
p
o

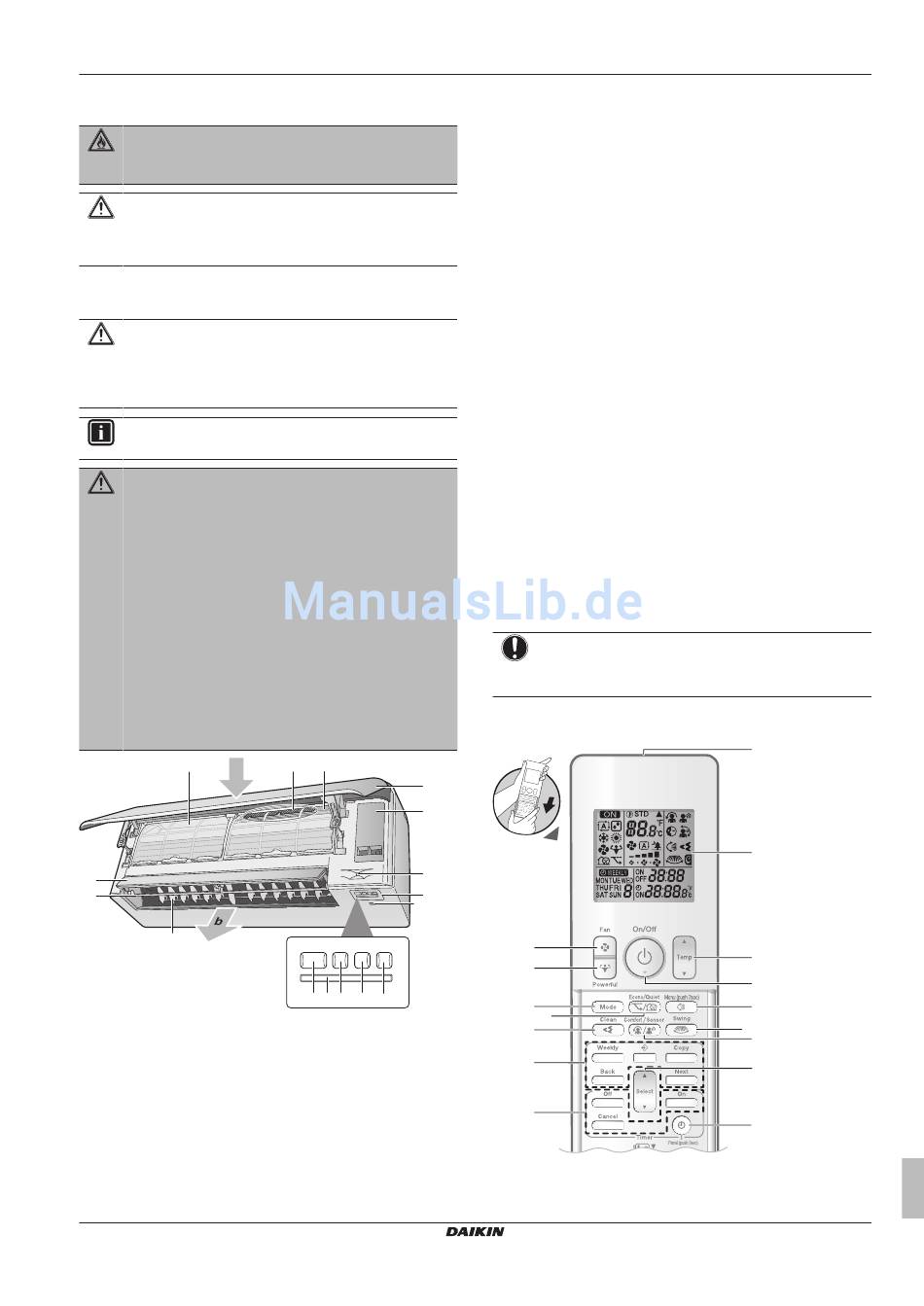

a Lufteinlass
b Luftauslass
c Titan-Apatit-Desodorier-Filter und Silberpartikelfilter (Ag-
Ion-Filter)
d Luftfilter
e Frontblende
f Wartungsblende
g Intelligentes Sensorauge
h Display
i Raumtemperatur- und Feuchtigkeitssensor
j ON/OFF-Taste und Betriebslämpchen (grün)
k Signalempfänger
l Timer-Lämpchen (orange)
m Lämpchen von intelligentem Sensorauge (grün)
n ON/OFF-Taste für Drahtlos-Adapter
o Lüftungsschlitze (Flügelblätter vertikal)
(C)(F)TXA15~50A2V1B(W)(S)(T)
Innenraum-Klimagerät von Daikin
3P485919-7C – 2017.12
dieses Geräts sollte ein
unfallbedingtem Auslaufen von
c d
e
f
g
h
i
m n
j k l
p Klappen (Flügelblätter horizontal)
Hinweis: Die Positionen von Titan-Apatit-Desodorier-Filter und
Silberpartikelfilter (Ag-Ion-Filter) sind auswechselbar.
EIN/AUS-Taste
Falls die Benutzerschnittstelle fehlt, können Sie mit der EIN/AUS-
Taste auf der Inneneinheit den Betrieb ein- und ausschalten. Wenn
über diese Tasten der Betrieb gestartet wird, werden folgende
Einstellungen benutzt:
▪ Betriebsart = Automatisch
▪ Temperatureinstellung = 25°C
▪ Luftdurchsatz = Automatisch
2.2 Über die Benutzerschnittstelle
▪ Direkte Sonneneinstrahlung. Die Benutzerschnittstelle NICHT
an einer Stelle platzieren oder ablegen, wo sie direkter
Sonnenbestrahlung ausgesetzt ist.
▪ Staub. Durch Staub auf dem Signalsender oder Empfänger wird
die Signalstärke und dadurch der Empfang geschwächt. Den
Staub mit einem weichen Tuch entfernen.
▪ Leuchtstoffleuchten. Befinden sich Leuchtstoffleuchten im
Raum, kann das die Signalkommunikation verhindern. Wenden
Sie sich bei diesem Fall an Ihren Installateur.
▪ Andere Geräte. Falls andere Geräte auf die Signale der
Benutzerschnittstelle reagieren, stellen Sie die anderen Geräte
weiter weg oder wenden Sie sich mit diesem Problem an Ihren
Installateur.
▪ Vorhänge. Stellen Sie sicher, dass die Signale zwischen Einheit
und Benutzerschnittstelle NICHT durch Vorhänge oder andere
Objekte blockiert werden.
HINWEIS
▪ Die Benutzerschnittstelle NICHT fallen lassen.
▪ Die Benutzerschnittstelle NICHT nass werden lassen.
2.2.1

Komponenten: Benutzerschnittstelle

p
o
Menu (push 2sec)
n
m
l
k
j
a Signalsender
b LCD-Display
c TEMP-Taste (Temperatureinstellung)
2 Über das System
a
b
c
d
e
f
g
h
i
Panel (push 2sec)
Betriebsanleitung
