4 Über die Geräte und Optionen
4.2.2

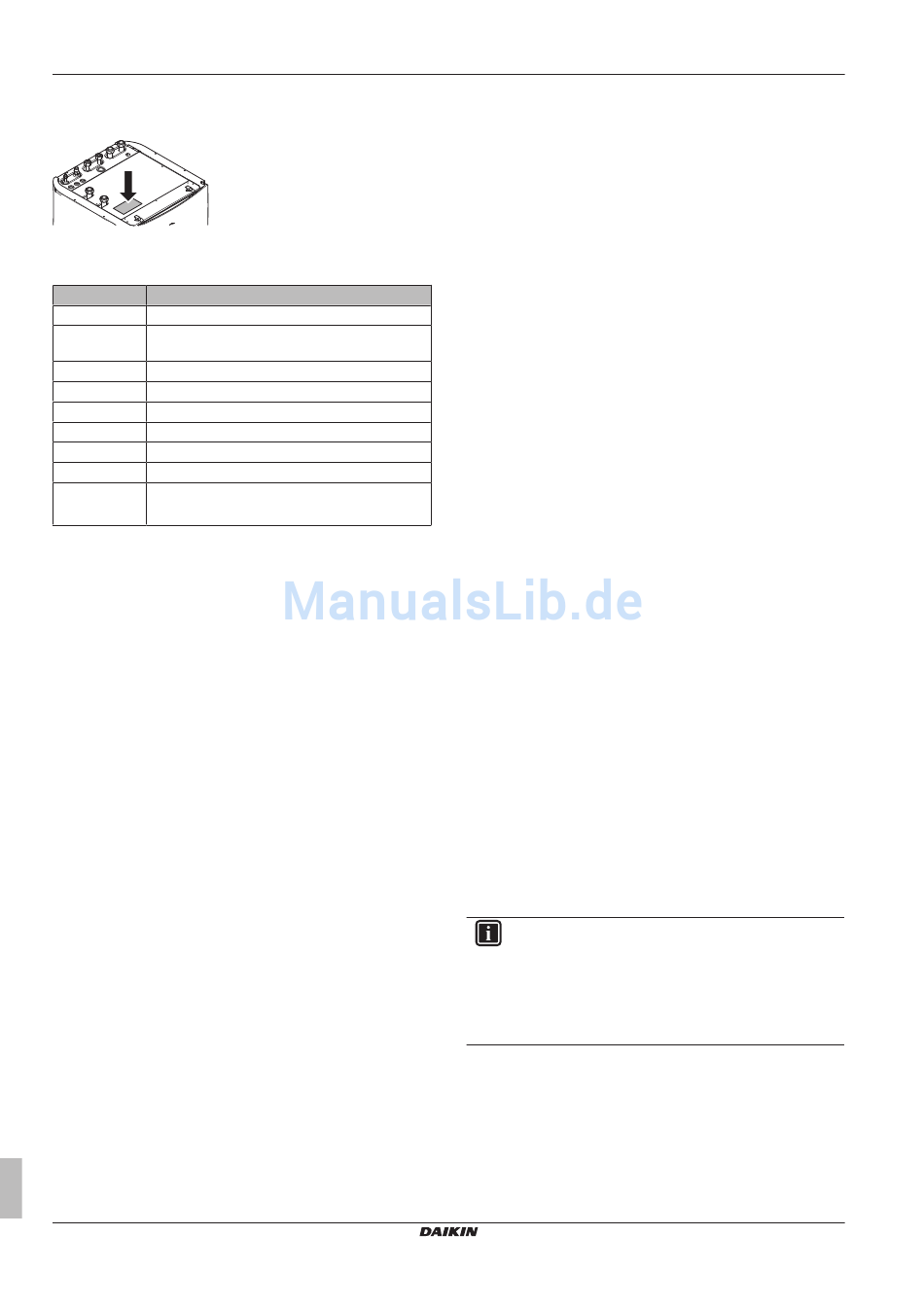

Typenschild: Inneneinheit

Wo?
Modellkennung
Beispiel: E HV Z 04 S 18 DA 6V G
Code
E Europäisches Modell
HV Innengerät für Aufstellung auf dem Boden mit
integriertem Speicher
Z Modell für duale Zone
04 Kapazitätsklasse
S Material des integrierten Speichers: Edelstahl
18 Volumen des integrierten Speichers
DA Modellserie
6V Modell mit Reserveheizung
G G=Graues Modell
[leer]=weißes Modell
4.3 Kombinieren von Geräten und
Optionen
4.3.1 Mögliche Optionen für das Außengerät
Ablaufwanne (EKDP008D)
Der Ablaufwannen-Bausatz ist erforderlich, um das Kondensat vom
Außengerät zu sammeln. Das Ablaufwannen-Kit besteht aus:
▪ Ablaufwanne
▪ Installationshalter
Die Installationsanweisungen sind der Installationsanleitung der
Ablaufwanne zu entnehmen.
Heizer für Ablaufwanne (EKDPH008CA)
Der Heizer für die Ablaufwanne ist erforderlich, um ein Einfrieren der
Ablaufwanne zu vermeiden.
Es wird empfohlen, diese Option in kälteren Regionen zu
installieren, in denen es zu niedrigen Temperaturen oder schweren
Schneefällen kommen kann.
Die Installationsanweisungen sind der Installationsanleitung des
Heizers für die Ablaufwanne zu entnehmen.
U-Träger (EKFT008D)
Die U-Träger sind Installationshalter, auf denen das Außengerät
installiert werden kann.
Es wird empfohlen, diese Option in kälteren Regionen zu
installieren, in denen es zu niedrigen Temperaturen oder schweren
Schneefällen kommen kann.
Die Installationsanweisungen sind der Installationsanleitung des
Außengeräts zu entnehmen.
4.3.2 Mögliche Optionen für das Innengerät
Bedieneinheit verwendet als Raumthermostat (EKRUDAS)
▪ Die als Raumthermostat verwendete Bedieneinheit kann nur in
Kombination mit der Bedieneinheit verwendet werden, die mit dem
Innengerät verbunden ist.
Referenzhandbuch für den Monteur
10
Beschreibung
▪ Die Bedieneinheit, die als Raumthermostat dient, muss in dem
Raum installiert werden, der gesteuert werden soll.
Die Installationsanweisungen
Betriebsanleitung der Bedieneinheit zu entnehmen, die als
Raumthermostat verwendet wird.
Raumthermostat (EKRTWA, EKRTR1)
Sie können einen optionalen Raumthermostat an das Innengerät
anschließen. Dieses Thermostat
(EKRTWA) oder drahtlos (EKRTR1) sein.
Hinweise zur Installation finden Sie in der Installationsanleitung des
Raumthermostats und im Ergänzungshandbuch für optionale
Ausstattungen.
Dezentraler Fühler für drahtloses Thermostat (EKRTETS)
Sie können einen drahtlosen Raumtemperaturfühler (EKRTETS) nur
in Verbindung mit dem drahtlosen
verwenden.
Hinweise zur Installation finden Sie in der Installationsanleitung des
Raumthermostats und im Ergänzungshandbuch für optionale
Ausstattungen.
Digitale E/A-Platine (EKRP1HB)
Die digitale E/A-Platine ist für die folgenden Signale erforderlich:
▪ Alarmausgang
▪ Ausgang für Raumheizung EIN/AUS
▪ Umschalter zur externen Wärmequelle
Hinweise zur Installation finden Sie in der Installationsanleitung der
digitalen E/A-Platine und im Ergänzungshandbuch für optionale
Ausstattungen.
Platine zur Verarbeitung von Bedarfsanforderungen
(EKRP1AHTA)
Soll durch digitale Eingangssignale die Stromaufnahme limitiert
werden können, muss die
Bedarfsanforderungen installiert werden.
Hinweise zur Installation entnehmen Sie der Installationsanleitung
der Platine zur Verarbeitung von Bedarfsanforderungen und dem
Ergänzungshandbuch für optionale Ausstattung.
Dezentraler Innentemperaturfühler (KRCS01-1)
Standardmäßig wird die
Raumtemperaturfühler verwendet.
Optional kann der dezentrale Innentemperaturfühler installiert
werden, um die Raumtemperatur an einer anderen Position zu
messen.
Hinweise zur Installation finden Sie in der Installationsanleitung des
dezentralen Innentemperaturfühlers und im Ergänzungshandbuch
für optionale Ausstattungen.
INFORMATION
▪ Der dezentrale Innentemperaturfühler
verwendet werden, wenn die Benutzerschnittstelle mit
der Raumthermostatfunktion konfiguriert ist.
▪ Sie können nur
Innentemperaturfühler
Außentemperaturfühler installieren.
Dezentraler Außentemperaturfühler (EKRSCA1)
Standardmäßig wird der Fühler im Innern des Außengeräts für die
Messung der Außentemperatur verwendet.
Optional kann der dezentrale Außentemperaturfühler installiert
werden, um die Außentemperatur an einer anderen Position zu
messen (z. B. um direkte Sonneneinstrahlung zu vermeiden), um ein
verbessertes Systemverhalten zu gewährleisten.
Die Installationsanweisungen sind der Installationsanleitung des
dezentralen Außentemperaturfühlers zu entnehmen.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA
Daikin Altherma – Geteilte Niedertemperatureinheit
sind der Installation-
kann entweder verdrahtet
Thermostat (EKRTR1)
Platine zur Verarbeitung
interne Benutzerschnittstelle
kann
entweder den dezentralen
oder den dezentralen
4P495249-1 – 2017.12
