Allgemeine Hinweise - SCHAKO BKA-EN Bedienungsanleitung

Endschalter Typ ES-Ex
Endschalter für Anwendung in explosionsgefährdeten Berei-
chen,
II 2G Ex d IIC T6/T5 Gb,
II 2D Ex tb IIIC T 80°C/ 95°C Db
IP65; 250V / 6A AC15; 230V / 0,25A DC13; -20°C ≤ Ta ≤ +65°C

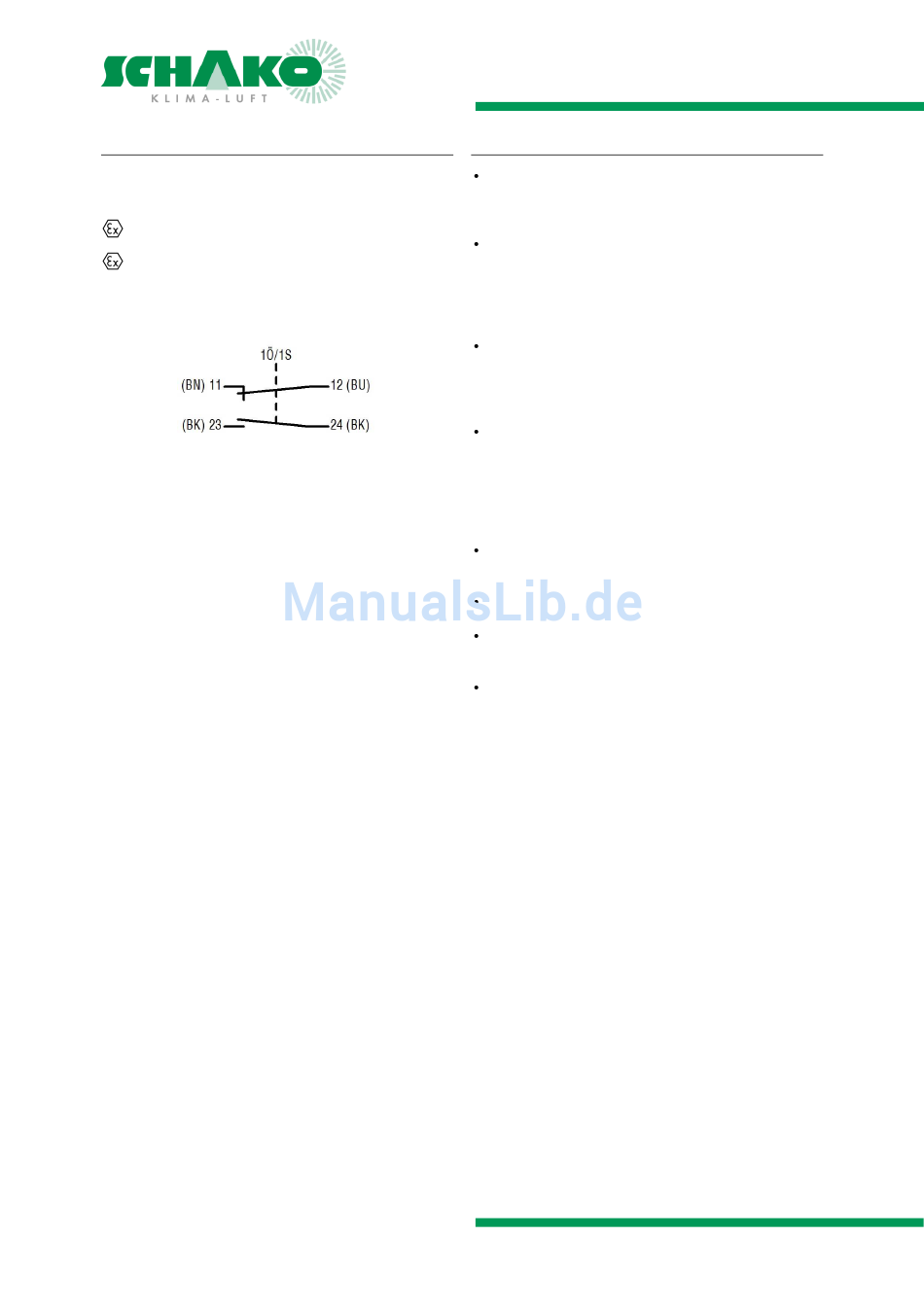

Abbildung 4: Schaltbild Endschalter Typ ES-Ex
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BKA-EN
Zusatzbetriebsanleitung nach ATEX 94/9/EG
Ausführungen und Abmessungen
Allgemeine Hinweise
Bei der Montage bzw.
Verletzungsgefahr. Um
vermeiden, muss Persönliche Schutzausrüstung (PSA)
getragen werden.
Brandschutzklappen sind in der Form einzubauen, dass
äußere Kräfte die dauernde Funktionsfähigkeit nicht
beeinträchtigen. Bei der Montage sind gegebenenfalls
Gehäuseaussteifungen oder ähnliches vorzusehen. Die
Erfordernis statisch tragender Stürze ist gegebenenfalls
zu berücksichtigen.
Unsachgemäßer Transport/Umgang
Beschädigungen/Funktionsbeeinträchtigungen nach sich
ziehen. Darüber hinaus
Transportverpackung zu entfernen und die Lieferung auf
Vollständigkeit zu prüfen.
Brandschutzklappen sind bei der Lagerung vor Staub,
Verschmutzung, Feuchtigkeit und Temperatureinflüssen
(z.B. direkter Sonneneinstrahlung, wärmeabgebende
Lichtquelle etc.) zu schützen.
unmittelbaren Witterungseinflüssen ausgesetzt werden
und dürfen nicht unter -40°C (ES-Ex -20°C) bzw. über
50°C gelagert werden.
Die Brandschutzklappe ist vor Verschmutzungen und
Beschädigungen zu schützen. Nach erfolgtem Einbau
sind etwaige Verschmutzungen umgehend zu entfernen.
Die Platzverhältnisse beim Einbauen, Einmörteln, etc.
sind ausreichend zu dimensionieren.
Funktionsüberprüfung der Brandschutzklappe ist vor und
nach der Montage durchzuführen, hierfür ist auf
entsprechende Zugänglichkeit zu achten.
Elektrische Installationen bzw. Arbeiten an elektrischen
Komponenten dürfen nur
durchgeführt werden, die Versorgungsspannung ist
hierzu auszuschalten.
Stand: 2015-08-17 | Dokument: Z09/45 | Seite 7
beim Einbau besteht
etwaige Verletzungen zu
kann
ist die Folie der
Sie dürfen nicht
von Elektrofachkräften
