Menü Symbolzuordnung SYMB
In diesem Menü besteht die Möglichkeit den Anzeigewerten ein Symbol (oder mehrere Sym-
bole) zuzuordnen. Jedes Symbol kann aber nur einmal einem Anzeigewert zugeordnet wer-
den. Folgende Symbole können zugeordnet werden:

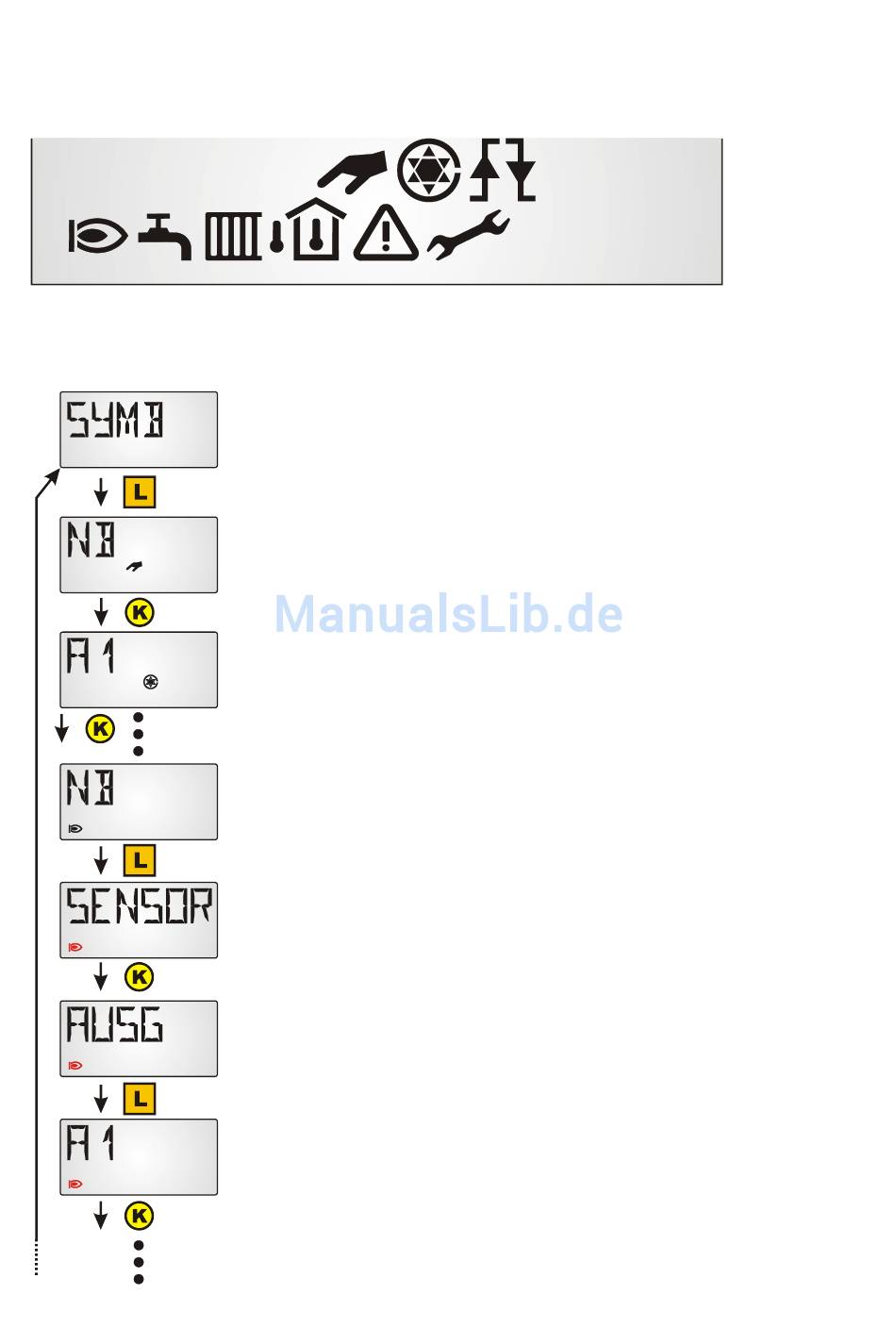

Beispiel: Dem Ausgang A5 soll das Symbol „Brenner" zugeordnet werden:
Einstieg in das Menü durch langen Tastendruck.
Anzeige des ersten Symbols. Die Anzeige „NB" bedeutet, dass die-
ses Symbol noch keinem Wert zugeordnet ist.
Beispiel: Dem Ausgang A1 wurde bereits das Pumpensymbol zu-
geordnet.
Durch Weiterschalten mit kurzen Tastimpulsen erscheint das ge-
wünschte Symbol „Brenner" in der Anzeige.
Festlegung des gewünschten Symbols durch langen Tastendruck.
Das Symbol beginnt zu blinken und das Auswahlmenü der Anzei-
gewerte wird angezeigt.
Durch Weiterschalten mit kurzem Tastendruck wird die Gruppe
„Ausgänge" ausgewählt.
Durch langen Tastendruck gelangt man in die Auswahlebene der
Gruppe.
Durch Weiterschalten mit kurzen Tastimpulsen wird der Ausgang
ausgewählt.
