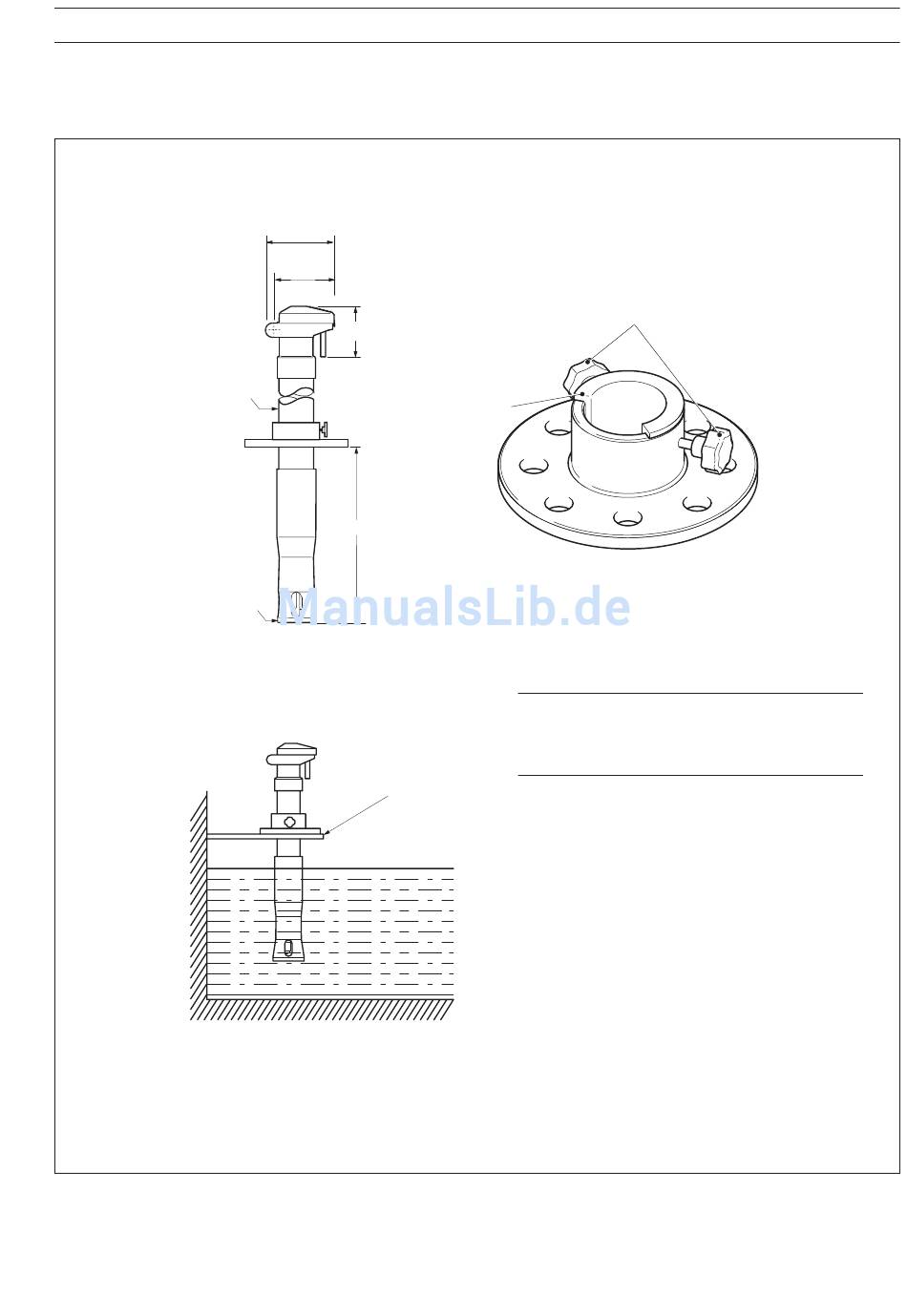

2.1.3 Eintauchsystem AP203 mit Flansch – Abb. 2.3
Das System ist zur Anbringung über einem drucklosen Behälter oder Kanal vorgesehen. Die Eintauchtiefe kann am mitgelieferten
Überwurfflansch eingestellt werden. Eine entsprechende Halterung oder Stütze ist nicht im Lieferumfang enthalten.
Abmessungen in mm
100
90
74
ø50
1, 2 oder 3 m
ø56
Abmessungen
Halterung nicht
im Lieferumfang
Installationsvorschlag
Abb. 2.3 Eintauchsystem AP203 mit Flansch
2 MECHANISCHE INSTALLATION...
Drehknöpfe
(
siehe Hinweis unten
Einsatz
Befestigungsflansch
Hinweis. Beim
müssen die Drehknöpfe so angezogen werden,
dass
der
Einsatz
umschließt.
)
Anbringen
des
Flansches
das
Eintauchrohr
fest
5
