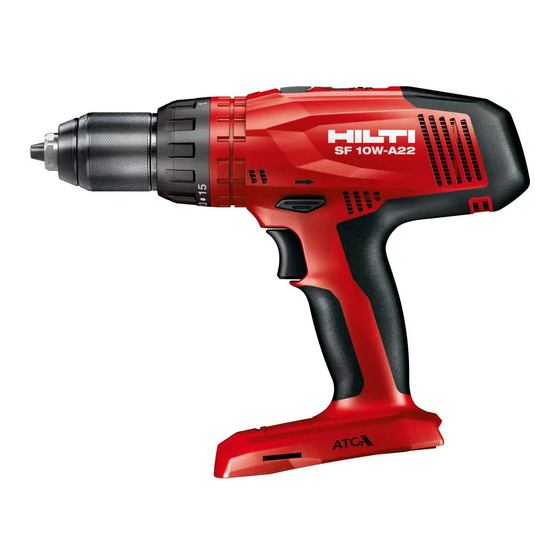

Hilti SF 10W-A22 Handbuch
Bohrschrauber
Vorschau ausblenden
Andere Handbücher für SF 10W-A22:
- Original bedienungsanleitung (228 Seiten) ,
- Originalbetriebsanleitung (214 Seiten) ,
- Bedienungsanleitung (181 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Hilti SF 10W-A22
Inhaltszusammenfassung für Hilti SF 10W-A22
- Seite 1 SF 10WA22 Deutsch Printed: 23.03.2018 | Doc-Nr: PUB / 5255054 / 000 / 01...
- Seite 2 Printed: 23.03.2018 | Doc-Nr: PUB / 5255054 / 000 / 01...
-
Seite 3: Angaben Zur Dokumentation
Angaben zur Dokumentation Zu dieser Dokumentation • Lesen Sie vor Inbetriebnahme diese Dokumentation durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. • Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt. • Bewahren Sie die Bedienungsanleitung immer am Produkt auf und geben Sie es nur mit dieser Anleitung an andere Personen weiter. -
Seite 4: Produktinformationen
Active Torque Control (ATC) Produktinformationen Hilti Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem, eingewiese- nem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftre- tenden Gefahren unterrichtet sein. Vom Produkt und seinen Hilfsmitteln können Gefahren ausgehen, wenn sie von unausgebildetem Personal unsachgemäß... - Seite 5 ▶ Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
- Seite 6 Verwendung und Behandlung des Akkuwerkzeugs ▶ Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. ▶...
- Seite 7 ▶ Wenn der Akku zu heiß zum Anfassen ist, kann er defekt sein. Stellen Sie das Gerät an einen nicht brennbaren Ort mit ausreichender Entfernung zu brennbaren Materialien, wo er beobachtet werden kann und lassen Sie ihn abkühlen. Kontaktieren Sie den Hilti Service, nachdem der Akku abgekühlt ist.
- Seite 8 Beschreibung Produktübersicht Seitenhandgriff Handgriff Schnellspannbohrfutter Arbeitsfeldbeleuchtung Einstellring für Drehmoment und Bohren Gürtelhaken (optional) § Gangwahlschalter LiIon-Akku Rechts-/Linkslauf-Umschalter mit Ein- Akku-Entriegelungstaste & schaltsperre Ladezustands- und Fehleranzeige (Li-Ion- ∙ Steuerschalter (mit elektronischer Drehzahl- Akku) steuerung) Deutsch Printed: 23.03.2018 | Doc-Nr: PUB / 5255054 / 000 / 01...
- Seite 9 Das beschriebene Produkt ist ein handgeführter akkubetriebener Bohrschrauber. Er ist zum Eindrehen und Lösen von Schrauben und zum Bohren in Stahl, Holz und Kunststoff bestimmt. ▶ Verwenden Sie für dieses Produkt nur die Hilti LiIon-Akkus der Typenreihe B22. ▶ Verwenden Sie für diese Akkus nur die Hilti Ladegeräte der C4/36-Reihe.
- Seite 10 Ø Bohrer (Hartholz) 1,5 mm … 20 mm Ø Bohrer (Metall) 1,5 mm … 13 mm Akku Akkubetriebsspannung 21,6 V Umgebungstemperatur −17 ℃ … 60 ℃ Lagertemperatur −20 ℃ … 40 ℃ Geräuschinformation und Schwingungswerte ermittelt entsprechend EN 60745 Die in diesen Anweisungen angegebenen Schalldruck- und Schwingungswerte sind entsprechend einem genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen mitein- ander verwendet werden.
- Seite 11 2. Setzen Sie den Akku in die Gerätehalterung ein, bis er hörbar einrastet. 3. Kontrollieren Sie den sicheren Sitz des Akkus. Akku entfernen 1. Drücken Sie die Entriegelungs-Tasten des Akkus. 2. Ziehen Sie den Akku aus der Gerätehalterung. Akku laden 1.
- Seite 12 ▶ Montieren Sie den Seitenhandgriff. Seitenhandgriff einstellen ▶ Stellen Sie den Seitenhandgriff in die gewünschte Position ein. Rechts-/Linkslauf einstellen Eine Sperre verhindert das Umschalten bei laufendem Motor. In der Mittelstellung ist der Steuerschalter blockiert (Einschaltsperre). ▶ Stellen Sie den Rechts-/Linkslauf-Umschalter auf die gewünschte Drehrichtung ein. Deutsch Printed: 23.03.2018 | Doc-Nr: PUB / 5255054 / 000 / 01...
- Seite 13 Arbeiten ACHTUNG Beschädigungsgefahr durch falsche Handhabung! ▶ Betätigen Sie die Schalter für Drehrichtung und/oder Funktionswahl nicht während des Betriebes. Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt. Einsatzwerkzeug einsetzen 1. Stellen Sie den Rechts/Linkslauf-Umschalter in Mittelstellung oder trennen Sie den Akku vom Gerät. 2.
-
Seite 14: Hilfe Bei Störungen
Nach Pflege- und Instandhaltungsarbeiten alle Schutzeinrichtungen anbringen und auf Funktion prüfen. Verwenden Sie für einen sicheren Betrieb nur original Ersatzteile und Verbrauchsmaterialien. Von uns freigegebene Ersatzteile, Verbrauchsmaterialien und Zubehör für Ihr Produkt finden Sie in Ihrem Hilti Center oder unter: www.hilti.com Transport und Lagerung von Akku-Geräten... - Seite 15 ▶ Decken Sie die Anschlüsse mit einem nicht leitfähigen Material ab, um Kurzschlüsse zu vermeiden. ▶ Entsorgen Sie Akkus so, dass sie nicht in die Hände von Kindern gelangen können. ▶ Entsorgen Sie den Akku in Ihrem Hilti Store oder wenden Sie sich an ihr zuständiges Entsorgungsunter- nehmen.
- Seite 16 Deutsch Printed: 23.03.2018 | Doc-Nr: PUB / 5255054 / 000 / 01...
- Seite 17 Printed: 23.03.2018 | Doc-Nr: PUB / 5255054 / 000 / 01...
- Seite 18 Printed: 23.03.2018 | Doc-Nr: PUB / 5255054 / 000 / 01...
- Seite 19 Printed: 23.03.2018 | Doc-Nr: PUB / 5255054 / 000 / 01...
- Seite 20 Hilti = registered trademark of Hilti Corp., Schaan 20180207 Printed: 23.03.2018 | Doc-Nr: PUB / 5255054 / 000 / 01...
