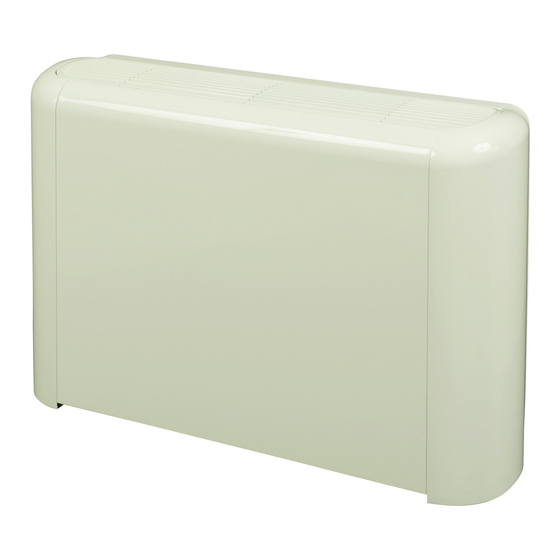

INSTALLATION AND OPERATION MANUAL
FWV
FWL
FWM
Fan coil units
Installation and operation manual
Installations- und Bedienungsanleitung
Ventilator-Konvektoren
Manuel d'installation et d'utilisation
Ventilo-convecteurs
Montagehandleiding en gebruiksaanwijzing
Ventilator-convectoren
Manual de instalación y operación
Manuale d'installazione e d'uso
∂Á¯ÂÈÚ›‰ÈÔ ÂÁηٿÛÙ·Û˘ Î·È ÏÂÈÙÔ˘ÚÁ›·˜
∫ÏÈÌ·ÙÈÛÙÈΤ˜ ÌÔÓ¿‰Â˜
Manual de instalação e de funcionamento
Ventilo-convectores
Инструкция по монтажу и эксплуатации
English
Fan coil units
Deutsch
Français
Nederlands
Español
Fan coils
Italiano
Unità fan coil
EÏÏËÓÈο
Portugues
русский
Фанкойлы
Werbung
Verwandte Anleitungen für Daikin FWV
Inhaltszusammenfassung für Daikin FWV
- Seite 1 1D_I+OM_4PW17548-1B.book Page 1 Wednesday, October 5, 2005 9:04 AM INSTALLATION AND OPERATION MANUAL Fan coil units Installation and operation manual English Fan coil units Installations- und Bedienungsanleitung Deutsch Ventilator-Konvektoren Manuel d'installation et d'utilisation Français Ventilo-convecteurs Montagehandleiding en gebruiksaanwijzing Nederlands Ventilator-convectoren Manual de instalación y operación Español Fan coils...
- Seite 2 H (m) FWL+FWM 01 2.00 FWL+FWM 02+03 2.50 FWL+FWM 04 2.70 FWL+FWM 06 3.00 FWL+FWM 08+10 3.20 1.00 m FWV+FWL 01+02 FWV+FWL 03 FWV+FWL 04+06 1194 FWV+FWL 08+10 1404 1128 ➀ 4 DF GNYE 4 DF FWM 01+02 FWM 03...
-
Seite 3: Vor Der Installation
ERWENDUNG UND vorschriftsmäßigen Luftansaugung und ein einfaches Herausziehen UNKTIONSEINSCHRÄNKUNGEN der Filter bei den FWV und FWM Modellen. Stellen Sie bei den Deckenmodellen FWM und FWL fest, ob die Installationshöhe der Angabe in Abbildung 3 entspricht, um übermäßge Heißluft- Daikin kann nicht haftpflichtig gemacht werden stratifikation im oberen Teil des Raumes zu vermeiden. - Seite 4 ERWENDUNG UND vorschriftsmäßigen Luftansaugung und ein einfaches Herausziehen UNKTIONSEINSCHRÄNKUNGEN der Filter bei den FWV und FWM Modellen. Stellen Sie bei den Deckenmodellen FWM und FWL fest, ob die Installationshöhe der Angabe in Abbildung 3 entspricht, um übermäßge Heißluft- Daikin kann nicht haftpflichtig gemacht werden stratifikation im oberen Teil des Raumes zu vermeiden.
-
Seite 5: Bauseitige Verkabelung
Kabel, die sie an die Klemmenleiste CN ......Stecker anschließen, ➀ ......Anschlüsse an den Regler ■ befestigen Sie die Abdeckung der Frontblende (4 Schrauben) bei den Modellen FWV oder die Haupttropfwanne für die Modelle FWL und FWM, ROBELAUF ■ schließen zuvor benutzen Bohrungen tropfsicherem Material. -
Seite 6: Vorschriften Zur Entsorgung
Nehmen Sie Kontakt auf mit dem Installateur Gehen Sie wie folgt vor bei der Reinigung der Luftfilter (Abbildung 7) ■ Modell FWV drehen Sie die Schrauben, die den Filter an der Abdeckung des Gehäuses sichern um 90° und entfernen sie den Filter, ■...
