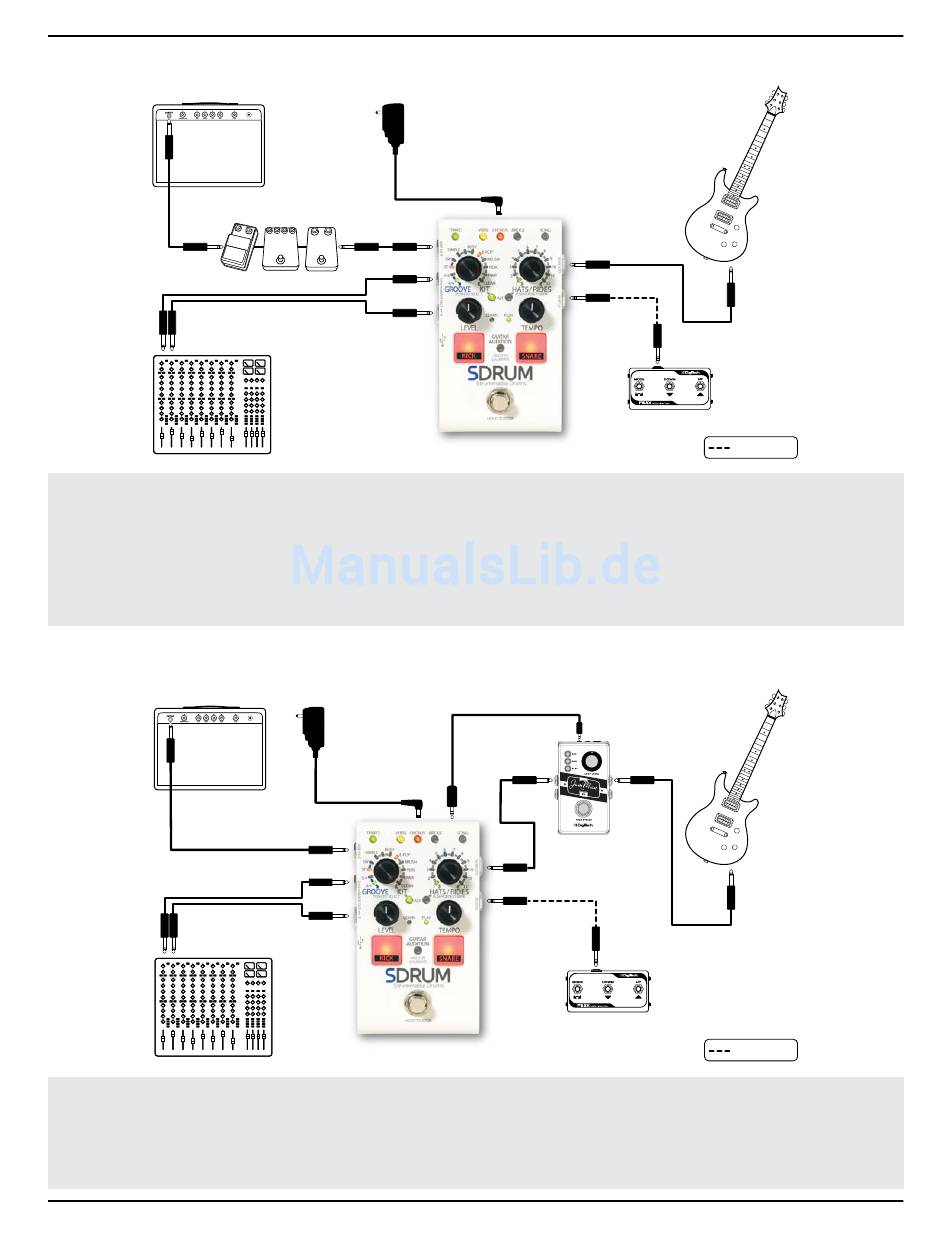

Verstärker- und Mischereinstellung
EIN
Amp
CABLES NO BALANCEADOS
AUS
Efectos de guitarra
ENTRADA
ASYMMETRISCHE TS- ODER
SYMMETRISCHE TRS-KABEL
Mischer
Mixer
HINWEIS: Beim Anschluss an die MIXER-Buchse und die AMP-OUT-Buchsen wird das Gitarrensignal an
die AMP-OUT-Buchse gelegt; das Schlagzeugsignal wird an die MIXER-OUT-Buchsen geleitet. Weitere
Informationen finden Sie unter „Betrieb der Ausgangsbuchsen" auf Seite 10. Werden Gitarreneffekte
verwendet, können diese bei dieser Art der Anwendung vor dem SDRUM oder zwischen dem SDRUM
und einem Verstärker platziert werden. Beachten Sie, dass die Effekte, wenn sie vor dem SDRUM
platziert sind, eventuell umgangen werden müssen, um BeatScratch verwenden zu können.

JamSync-Einstellung

Amp
ENTRADA
ENTRADA
ASYMMETRISCHE TS-
SYMMETRISCHE TRS-KABEL
ODER
Mischer
HINWEIS: In den meisten Fällen, zum Beispiel wenn nur die AMP-OUT-Buchse verwendet wird, sollte der Looper
vor dem SDRUM platziert werden. Werden die AMP-Buchse und die MIXER-OUT-Buchsen verwendet, kann der
Looper auf Wunsch auch zwischen dem SDRUM und dem Verstärker platziert werden. Weitere Informationen über
die Verwendung des SDRUM in einer JamSync-Konfiguration finden Sie unter „JamSync verwenden" auf Seite 31.
9
Anschlussdiagramme
HARMAN
PS0913DC (9VDC)
Netzteil (-adapter)
ENTRADA AUS
AUS
AUS
HARMAN
PS0913DC (9VDC)
Netzteil (-adapter)
AUS
AUS
EIN
AUS
EIN
AUS
EIN
EIN TRS-KABEL
FS3X-Fußschalter
EIN
AUS EIN
Looper
mit JamSync
TRS-KABEL
FS3X-Fußschalter
Optional
Optional
