AKO -14545 Schnellstartanleitung

1454H524 Ed.02
Schnellstartanleitung
AKO-14545 AKO-14545-C
3- Schnellstart
Wählen Sie mit den Tasten N und Q gemäß der Tabelle im Anhang „WIZARD" die für die Art Ihrer Installation
PRES
1 TEMP
geeignete Option und drücken Sie SET. Der Assistent konfiguriert die Geräteparameter und ordnet die
Funktion der Ein- und Ausgänge gemäß der gewählten Installationsart zu.
Wählen Sie das verwendete Kühlgas unter den folgenden Optionen:
PRES
2 TEMP
0=R134a 1=R404a
7=R407a 8=R407f
PRES
Wählen Sie die Einheiten der Primär- und Sekundäranzeige unter den folgenden Optionen:
3 TEMP
0=bar-ºC; 1=psi-ºF;
Für die restlichen Parameter die Standardeinstellungen verwenden? :
PRES
0=Nein; die Konfiguration aller Parameter, mit Ausnahme von C01, C02, C04, C05 C06, C08 und C09, wird beibehalten.
4 TEMP
1=Ja; für alle Parameter werden die Standardeinstellungen verwendet (siehe Parameter-Tabelle) (Diese Option
hat keine Auswirkung auf die Parameter C01, C02, C04, C05 C06, C08 und C09.)
4- Tabelle „WIZARD"
Die Tabelle im Anhang „WIZARD" ist in drei Spaltengruppen
unterteilt. Die erste Gruppe beschreibt die verschiedenen
Installationsarten (Anzahl Kompressoren und Ventilatoren, mit
oder ohne Frequenzumrichter usw.), die der entsprechenden
INI-Option zugeordneten sind.
Die zweite Gruppe definiert gemäß gewählter INI-Option die
den einzelnen Relais zugeordnete Funktion.
Die dritte Gruppe definiert gemäß gewählter INI-Option die den
einzelnen Digitaleingängen zugeordnete Funktion.
Installationsart
Stufen pro Kompressor
Kompressoren ohne
Frequenzumrichter
2
INI 1
1 1 1 -
2 1 2 -
3 1 3 -
4 1 4 -
Ventilatoren mit
Frequenzumrichter
*Die Bedeutung der einzelnen Funktionen ist im Anhang „WIZARD" aufgeführt
5- Betrieb
Taste ESC
Im Programmiermenü wird mit dieser Taste der Parameter
ohne Speichern der Änderungen verlassen, in die vorherige
Ebene zurückgekehrt oder die Programmierung verlassen.
Taste SET
Wenn diese Taste 1 Sekunde lang betätigt wird, ändern sich
die Einheiten der Sondenanzeige (gemäß Parameter C09).
10 Sekunden Gedrückthalten öffnet das Programmiermenü.
Im Programmiermenü gibt diese Taste Zugriff auf die am
Bildschirm angezeigte Ebene, beim Parametereinstellen
bestätigt sie den neuen Wert.
N
Taste Aufwärts
Wenn diese Taste 1 Sekunde lang betätigt wird, wird 5 Sekunden
lang die Sonde 2 angezeigt (oder Sonde 1, gemäß Parameter
P02). Bei einer zweiten Betätigung wird der Wert der Umge-
bungstemperatur-Sonde angezeigt (nur wenn I07 oder I08=3).
Im Programmiermenü ermöglicht diese Taste das Navigieren
zwischen den Ebenen und beim Parametereinstellen das
Ändern des Wertes.
Q
Taste Aufwärts
Bei einer einmaligen Betätigung nach einem Alarm, der
manuelles Rücksetzen erfordert, wird der Normalbetrieb
1- Warnungen
D
-Bei Verwendung des Geräts ohne Beachtung der Herstelleranwei-
sungen können die Sicherheitsbedingungen des Geräts beein-
trächtigt werden.
-Das Gerät ist an einem Ort zu installieren, an dem es vor Schwin-
gungen, Wasser und korrosiven Gasen geschützt ist, und die Umge-
bungstemperatur den in den technischen Daten angegebenen Wert
nicht überschreitet.
-Für eine korrekte Messung darf sich die Sonde nicht im Bereich von
äußeren Einflüssen befinden.
-Der Stromversorgungskreis muss mit einem in der Nähe des Geräts
angebrachten Trennschalter (min. 2 A, 230 V) ausgestattet sein. Der
Kabeleingang befindet sich auf der Rückseite; die Kabel müssen
vom Typ H05VV-F oder H05V-K sein.
-Der zu verwendende Querschnitt hängt von den geltenden
örtlichen Vorschriften ab und muss mindestens 1 mm betragen.
-Die Kabelanschlüsse der Relaiskontakte müssen einen Querschnitt
2
von 2,5 mm aufweisen.
-Die Kabelanschlüsse vor dem Einstecken der
Anschlussklemmen in das Gerät vornehmen (siehe Fig. A).
ACHTUNG: Das Gerät ist nicht mit AKO-14917 (externes
Kommunikationsmodul) oder AKO-14918 (Programmie-
rungsschlüssel) kompatibel
2=R717a 3=R22 4=R410a
9=R1234y 10=R448a 11=R449a 12=R450a
2=psi-ºC; 3=bar-ºF; 4=ºC-bar; 5=ºF-psi;
Funktion der Relais
R1
CV
CV
CV
CV
Den einzelnen Relais zugeordnete
Funktion gemäß gewählter INI-Option*
Kompressoren mit
Funktion der Eingänge
Frequenzumrichter
Ventilatoren ohne
Frequenzumrichter
OUTPUTS
R5 I1
AL T-VAR-C1
FV T-VAR-C1
- -
AL T-VAR-C1
- -
FV T-VAR-C1
- -
Den einzelnen Eingängen zugeordnete
- -
Funktion gemäß gewählter INI-Option*
wiederhergestellt (die Alarmursache muss behoben worden sein).
Im Programmiermenü ermöglicht diese Taste das Navigieren
zwischen den Ebenen und bei der Parametereinstellung das Ändern
des Werts.
Das Display zeigt den
Druckwert an
Das Display zeigt die
Temperatur an
Programmiermodus
6- Inbetriebnahme
Nachdem das Gerät Spannung erhält, startet es im WIZARD-Modus
(InI / 1 blinkt auf). Drücken Sie die Taste N oder Q zum Wählen der
für die Installation geeigneten Option; beachten Sie die Optionen im
Anhang „WIZARD".
Der Assistent konfiguriert die Geräteparameter und ordnet
die Funktion der Ein- und Ausgänge gemäß der gewählten
Installationsart zu.
2
5=R507a 6=R744
6=ºC-psi; 7=ºF-bar
Relais R1 bis R5
OUTPUTS
R2 R3 R4
C2 C2a FV
C2 C2a C2b
C2 C3 FV
C2a C2b C2c
Eingänge I1 bis I6
INPUTS
I2 I3 I4 I5
T-C2 T-VAR-F - L.P.
T-C2 T-VAR-F - L.P.
T-C2 T-C3 T-VAR-F L.P.
T-C2 T-VAR-F - L.P.

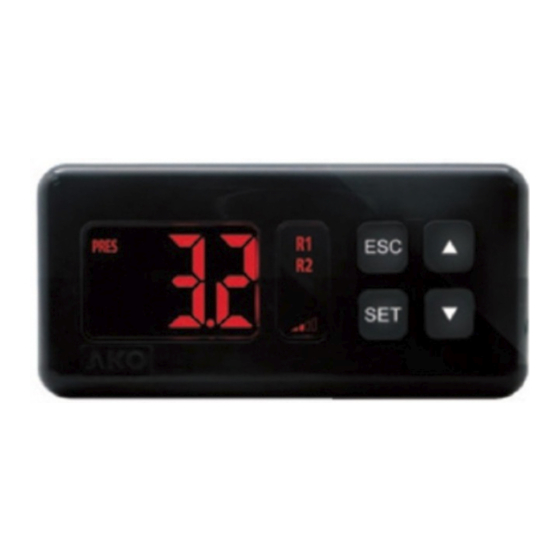

Anzeige der
Display
aktiven Relais
R1
PRES
ESC
TEMP R2
R3
R4
SET
R5
Alarm Tastenfeld
2- Installation
7- Technische Daten
Stromversorgung . . . . . . . . . . . . . . . . 90-240 V~ 50/60 Hz
Max. Spannung in den SELV-Schaltkreisen . . . . . . . . . . 20 V
Eingänge . . . . . . . . . . 2 Analogeingänge + 6 Digitaleingänge
Relais R1 bis R4 . . . . . . . . (EN60730-1: 5(4) A 250 V~ SPST)
Relais R5 . . . . . . . . . . . . (EN60730-1: 5(4) A 250 V~ SPDT)
Anzahl der Relaisschaltspiele
. . . . . . . . . . . . . . . . . . . EN60730-1: 100.000 Schaltspiele
Sondentypen. . . . . . . . . . . . . . . . . . . . . . NTC AKO-149xx
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-20 mA
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0-5 V ratiometrisch
Messbereich NTC -50,0 ºC bis +99,9 ºC (-58,0 ºF bis 211 ºF)
4-20 mA / 0-5 V . . . . . . . . . . . . . -60 bis 999
Auflösung NTC . . . . . . . . . . . . . . . . . . . . . 0.1 ºC (0.1 ºF)
4-20 mA / 0-5 V -99.9 bis 99.9 . . . . . . . . 0.1
Arbeitsumgebung. . . . . . . -10 bis 50 °C, Feuchtigkeit <90 %
Lagerumgebung . . . . . . . . -30 bis 70 ºC, Feuchtigkeit <90 %
Schutzgrad der Frontplatte . . . . . . . . . . . . . . . . . . . . . . IP65
Montage . . . . . . . . . . . . . . . . . Tafeleinbau mit Verankerung
Abmessungen Montageausschnitt . . . . . . . . . . . 71 x 29 mm
R5
Abmessungen der Frontplatte . . . . . . . . . . . . . . 79 x 38 mm
Tiefe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61 mm
AL
Anschlüsse:
FV
Anschlussklemmen für Kabel mit einem Querschnitt max.
AL
2
von 2,5 mm
FV
Klassifizierung des Steuerungsgeräts: Zur Einbaumontage,
Automatikbetrieb als Steuereinrichtung mit Wirkung vom Typ
1.B, zur Verwendung in nicht verschmutzter Umgebung,
Software Klasse A und Dauerbetrieb. Verschmutzungsgrad 2,
nach EN 60730-1.
Doppelte Isolierung von Stromversorgung, Sekundärschalt-
kreis und Relaisausgang.
I6
Nenn-Impulsspannung . . . . . . . . . . . . . . . . . . . . . . 2500 V
Temperatur der Kugeldruckprüfung:
H.P.
Zugängliche Teile . . . . . . . . . . . . . . . . . . . . . . . . . 75 ºC
H.P.
Teile, die aktive Elemente stellen . . . . . . . . . . . . . 125 ºC
H.P.
Durch die EMV-Prüfung deklarierte Spannung und Stromstärke:
H.P.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207 V, 17 mA
Prüfstrom der Funkentstörung . . . . . . . . . . . . . . . . . . 270 mA
7 1 m m
Fig. A
£ -100 / ³ 100 . . . . . . . . 1
