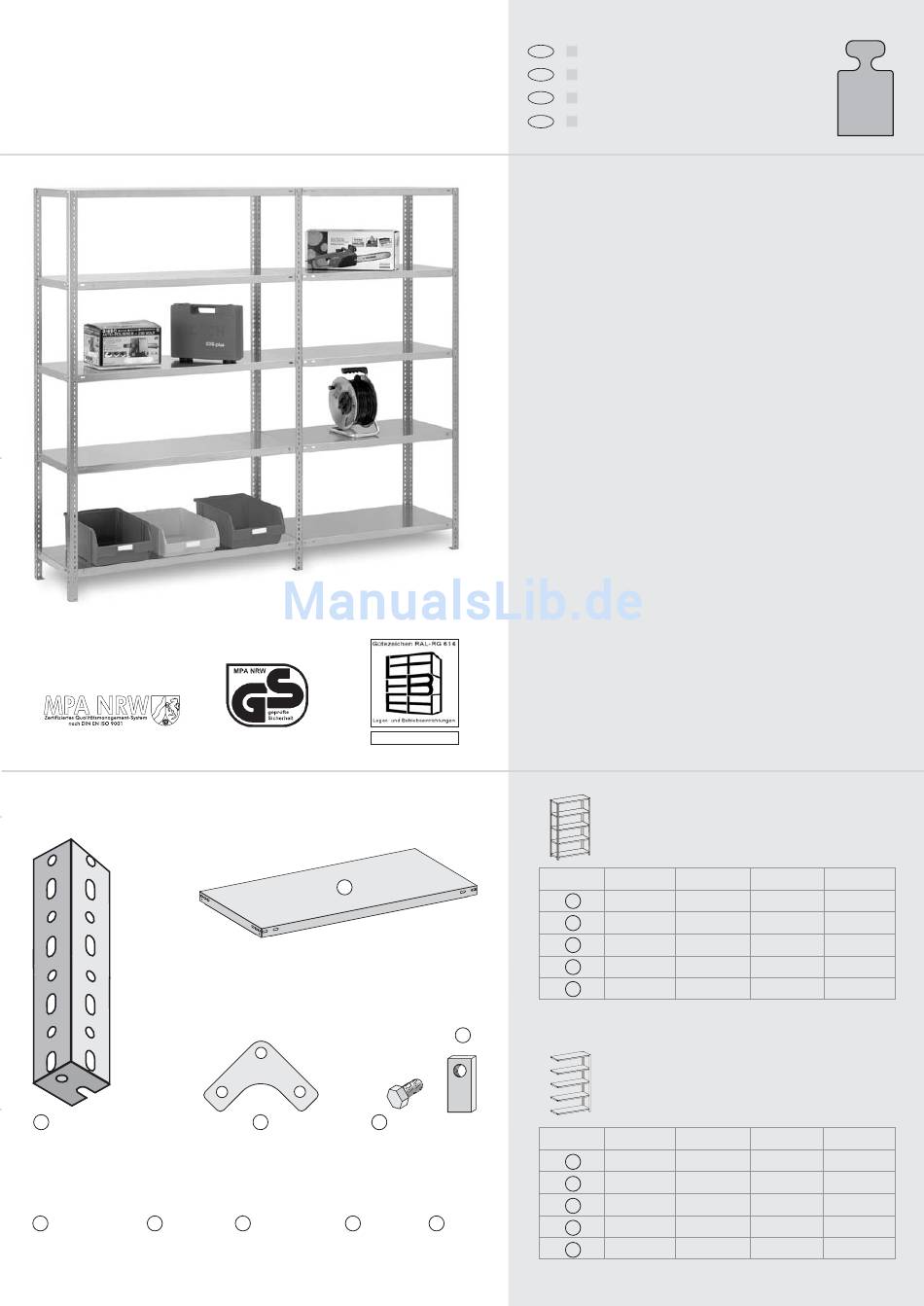

Hofe Regalsysteme Schraubsystem WR Aufbauanleitung

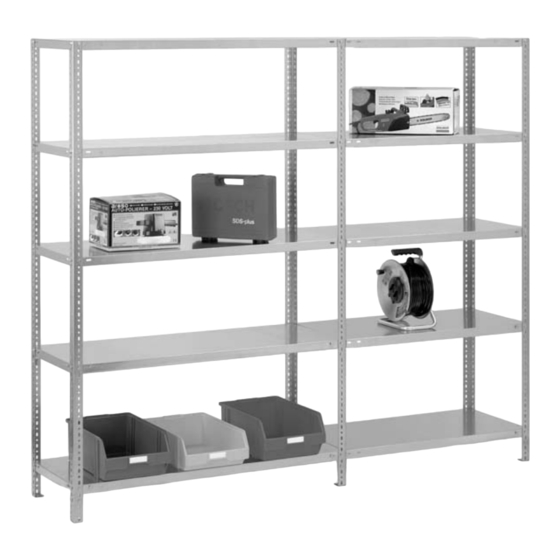

Fachbodenregal - Schraubsystem WR
W - I/2007 - Fachlast 125 kg
Charge par panneau: 125 kg
Loketlast: 125 kg
Shelf loading: 125 kg
38/38/1,7mm
1
Winkelpfosten Fachboden
1 2
Montants d'angle Fonds
Hoekstaander Leggers
Corner pillars Shelves
RAL-RG 614/1
2
3 4
Eckplatte Schraube
3 4
Plaques de coin Vis
Hoekplaat Schroef
Corner plate Bolt
Aufbauanleitung
D
Notice de Montage
F
Handling voor montage
NL
Assembly instruction
GB
Fachbodenregal - Schraubsystem WR
Aufbau- und Betriebsanleitung
Sehr geehrter Kunde,
die Ihnen gelieferten Regale sind gütegesichert nach den Güte- und
Prüfbestimmungen RAL-RG 614/1, sie entsprechen dem Geräte-
sicherheitsgesetz GSG sowie den UVV für Lagereinrichtungen und
Geräte des Hauptverbandes der gewerblichen Berufsgenossen-
schaften BGR 234 (bisherige ZH 1/428).
Damit die Regale die an sie gestellten Anforderungen erfüllen kön-
nen und um ihre Funktionsfähigkeit auch in Zukunft zu erhalten, ist
es unbedingt erforderlich, die Aufbau- und Betriebsanleitung genau
zu beachten.
Rayonnage – Système à vis WR
Instructions de montage et d'utilisation
Cher client,
Afin que cette étagère puisse répondre à vos attentes et conserver
sa fonctionnalité dans le temps, il est indispensable d'observer scru-
puleusement les instructions de montage et d'utilisation.
Leggerplank - schroefsysteem WR
Richtijnen en montagehandeidung
Geachte klant,
Het is absoluut noodzakelijk de opbouw- en gebruiksinstructies
gedegen in acht te nemen, zodat de rekken aan uw eisen kunnen
voldoen en ook in de toekomst goed blijven functioneren.
Shelf system - bolted system WR
Instructions for assembly and use
Dear customer,
To ensure that the shelves meet the demands placed on them and
also retain their function in future, it is essential that you follow the
assembly instructions and instructions for use.
(H 44)
Höhe:
1
2
3
4
5
5
Höhe:
1
2
3
Mutter
5
4
Écrous
Moer
5
Nut
Anzahl der Bauteile je Grundregal:
Nombre de composantes de l'étagère de base:
Aantal onderdelen per basisstelling:
Number of components per basic rack:
1500 mm 2000 mm 2500 mm
4 4 4
4 5 6
8 8 24
48 56 96
48 56 96
Anzahl der Bauteile je Anbauregal:
Nombre de composantes par étagère supplémentaire:
Aantal onderdelen per aanbouwstelling:
Number of components per add-on rack:
1500 mm 2000 mm 2500 mm
2 2 2
4 5 6
4 4 12
24 28 48
24 28 48
125 kg
3000 mm
4
7
32
120
120
3000 mm
2
7
16
60
60
