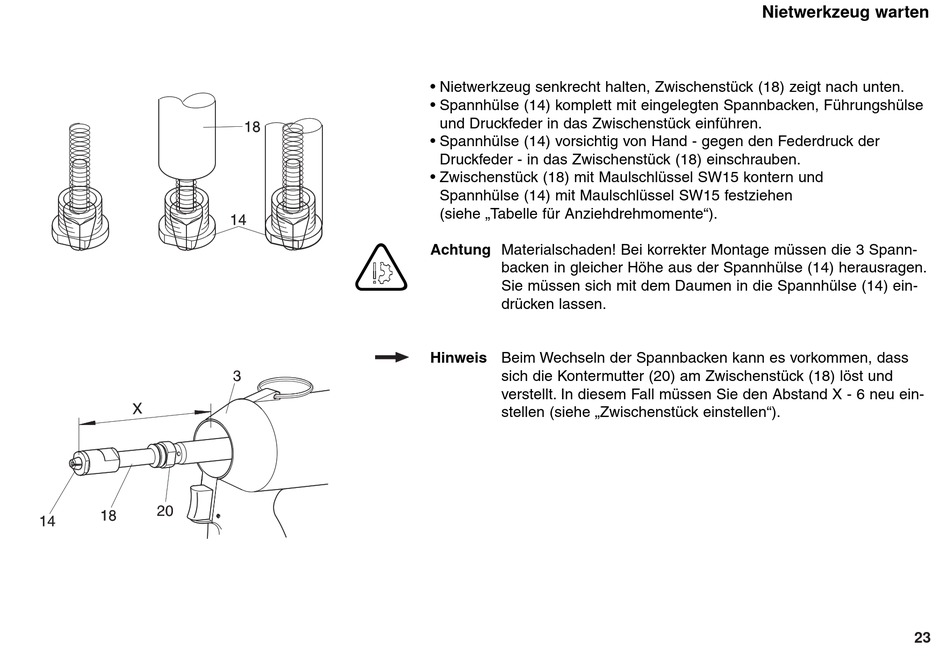

• Nietwerkzeug senkrecht halten, Zwischenstück (18) zeigt nach unten.
• Spannhülse (14) komplett mit eingelegten Spannbacken, Führungshülse
und Druckfeder in das Zwischenstück einführen.
• Spannhülse (14) vorsichtig von Hand - gegen den Federdruck der
Druckfeder - in das Zwischenstück (18) einschrauben.
• Zwischenstück (18) mit Maulschlüssel SW15 kontern und
Spannhülse (14) mit Maulschlüssel SW15 festziehen
(siehe „Tabelle für Anziehdrehmomente").
Achtung Materialschaden! Bei korrekter Montage müssen die 3 Spann-
E
backen in gleicher Höhe aus der Spannhülse (14) herausragen.
Sie müssen sich mit dem Daumen in die Spannhülse (14) ein-
drücken lassen.
Hinweis Beim Wechseln der Spannbacken kann es vorkommen, dass
sich die Kontermutter (20) am Zwischenstück (18) löst und
verstellt. In diesem Fall müssen Sie den Abstand X - 6 neu ein-
stellen (siehe „Zwischenstück einstellen").
