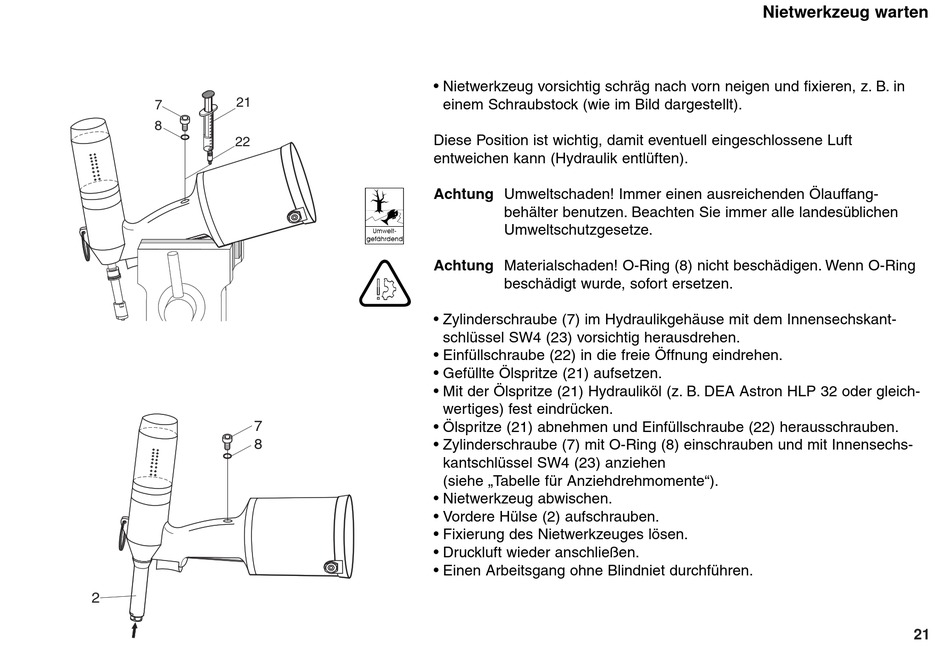

• Nietwerkzeug vorsichtig schräg nach vorn neigen und fixieren, z. B. in
einem Schraubstock (wie im Bild dargestellt).
Diese Position ist wichtig, damit eventuell eingeschlossene Luft
entweichen kann (Hydraulik entlüften).
Achtung Umweltschaden! Immer einen ausreichenden Ölauffang-
P
behälter benutzen. Beachten Sie immer alle landesüblichen
Umweltschutzgesetze.
Achtung Materialschaden! O-Ring (8) nicht beschädigen. Wenn O-Ring
E
beschädigt wurde, sofort ersetzen.
• Zylinderschraube (7) im Hydraulikgehäuse mit dem Innensechskant-
schlüssel SW4 (23) vorsichtig herausdrehen.
• Einfüllschraube (22) in die freie Öffnung eindrehen.
• Gefüllte Ölspritze (21) aufsetzen.
• Mit der Ölspritze (21) Hydrauliköl (z. B. DEA Astron HLP 32 oder gleich-
wertiges) fest eindrücken.
• Ölspritze (21) abnehmen und Einfüllschraube (22) herausschrauben.
• Zylinderschraube (7) mit O-Ring (8) einschrauben und mit Innensechs-
kantschlüssel SW4 (23) anziehen
(siehe „Tabelle für Anziehdrehmomente").
• Nietwerkzeug abwischen.
• Vordere Hülse (2) aufschrauben.
• Fixierung des Nietwerkzeuges lösen.
• Druckluft wieder anschließen.
• Einen Arbeitsgang ohne Blindniet durchführen.
Nietwerkzeug warten
