RIVETEC RL 12 Betriebsanleitung Seite 12

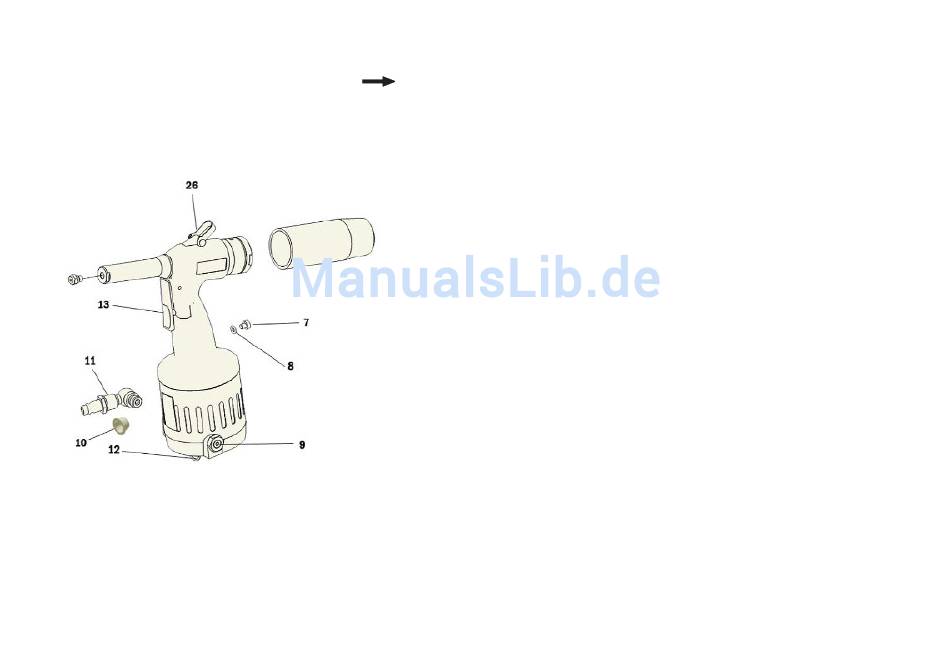

Beschreibung des Nietwerkzeuges
12
Hinweis Die Zylinderschraube (7) und der O-Ring (8) sind fest im Griff
eingeschraubt. Die Zylinderschraube (7) dürfen Sie nicht lösen,
da sonst Hydrauliköl ausläuft.
Zylinder-
7
schraube
O-Ring
8
Sicherheitsventil (Messing) Bei zu hohem
9
Stopfen
10
Schwenk-
11
verschraubung
Absaugungs-
12
drücker
Drücker
13
Einhängeöse
26
Verschluss für Hydraulikölsystem
Dichtung für Hydraulikölsystem
Druck (ab ca. 8 bar) öffnet es
und lässt Luft ab.
Dient zum Schutz des Gewindes
und gegen Verschmutzung
Dient zum Anschluss der
Druckluftleitung (6 bar Betriebsdruck)
Ein-/Aus für Nietdorn-Absaugeinrichtung
Betätigung löst den Nietvorgang aus
Zum Einhängen in einen Galgen
bei stationärem Betrieb
