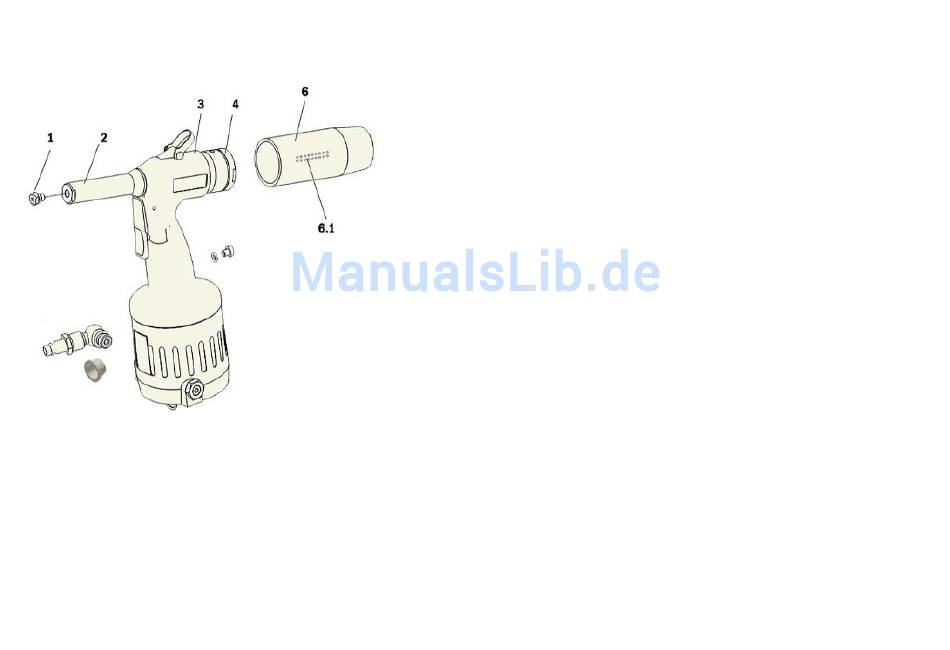

Beschreibung des Nietwerkzeuges

Das Nietwerkzeug RL 12 wird pneumatisch-hydraulisch
angetrieben. Es besteht aus den folgenden bedienrelevanten
Bauteilen:
Mundstücke
1
Vordere Hülse
2
Hydraulik-
3
gehäuse
Stiftsicherung
4
Nietdorn-
6
auffangbehälter
Mundstücke für Blindniete -
(schwarz brüniert) - sind im Boden
des Gehäuses eingeschraubt
verdeckt Zwischenstück und Spannhülse
Im Gehäuse befinden sich die
Pneumatik- und Hydraulikeinheit
Schützt vor ungewolltem Austritt des
Nietdornes (die unter Federdruck stehende
Arretierungsnase (4.1) rastet bei aufgesteck-
tem Nietdornauffangbehälter (6) ein)
Dient zur Aufnahme des abgerissenen
Nietdornes (Mit Luftaustritt (6.1),
die Richtung des Luftaustrittes kann
verändert werden.)
11
