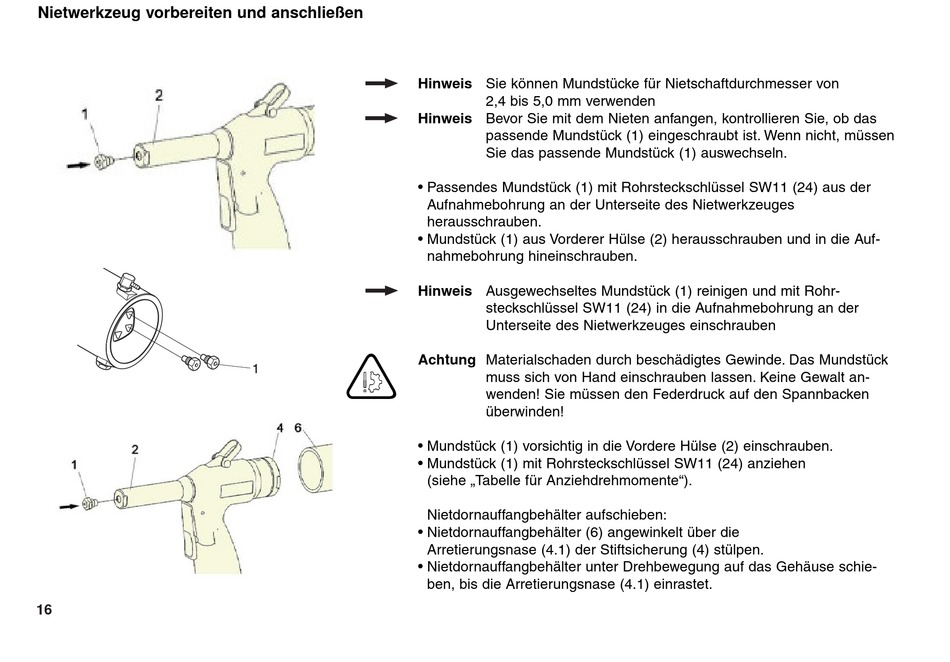

Nietwerkzeug vorbereiten und anschließen
16
Hinweis Sie können Mundstücke für Nietschaftdurchmesser von
2,4 bis 5,0 mm verwenden
Hinweis Bevor Sie mit dem Nieten anfangen, kontrollieren Sie, ob das
passende Mundstück (1) eingeschraubt ist. Wenn nicht, müssen
Sie das passende Mundstück (1) auswechseln.
• Passendes Mundstück (1) mit Rohrsteckschlüssel SW11 (24) aus der
Aufnahmebohrung an der Unterseite des Nietwerkzeuges
herausschrauben.
• Mundstück (1) aus Vorderer Hülse (2) herausschrauben und in die Auf-
nahmebohrung hineinschrauben.
Hinweis Ausgewechseltes Mundstück (1) reinigen und mit Rohr-
steckschlüssel SW11 (24) in die Aufnahmebohrung an der
Unterseite des Nietwerkzeuges einschrauben
Achtung Materialschaden durch beschädigtes Gewinde. Das Mundstück
E
muss sich von Hand einschrauben lassen. Keine Gewalt an-
wenden! Sie müssen den Federdruck auf den Spannbacken
überwinden!
• Mundstück (1) vorsichtig in die Vordere Hülse (2) einschrauben.
• Mundstück (1) mit Rohrsteckschlüssel SW11 (24) anziehen
(siehe „Tabelle für Anziehdrehmomente").
Nietdornauffangbehälter aufschieben:
• Nietdornauffangbehälter (6) angewinkelt über die
Arretierungsnase (4.1) der Stiftsicherung (4) stülpen.
• Nietdornauffangbehälter unter Drehbewegung auf das Gehäuse schie-
ben, bis die Arretierungsnase (4.1) einrastet.
