Eingang/Ausgang; Belegung Eingangsstecker (Stereo-Klinkenstecker); Belegung Ausgangsstecker (Mono-Klinkenstecker) - Wachendorff PLT200 Betriebsanleitung

Laser-Handtachometer PLT200 Laser-Handtachometer PLT200

10 Eingang/Ausgang

Signal
+3V Ausgang zum Sensor
Masse (GND)

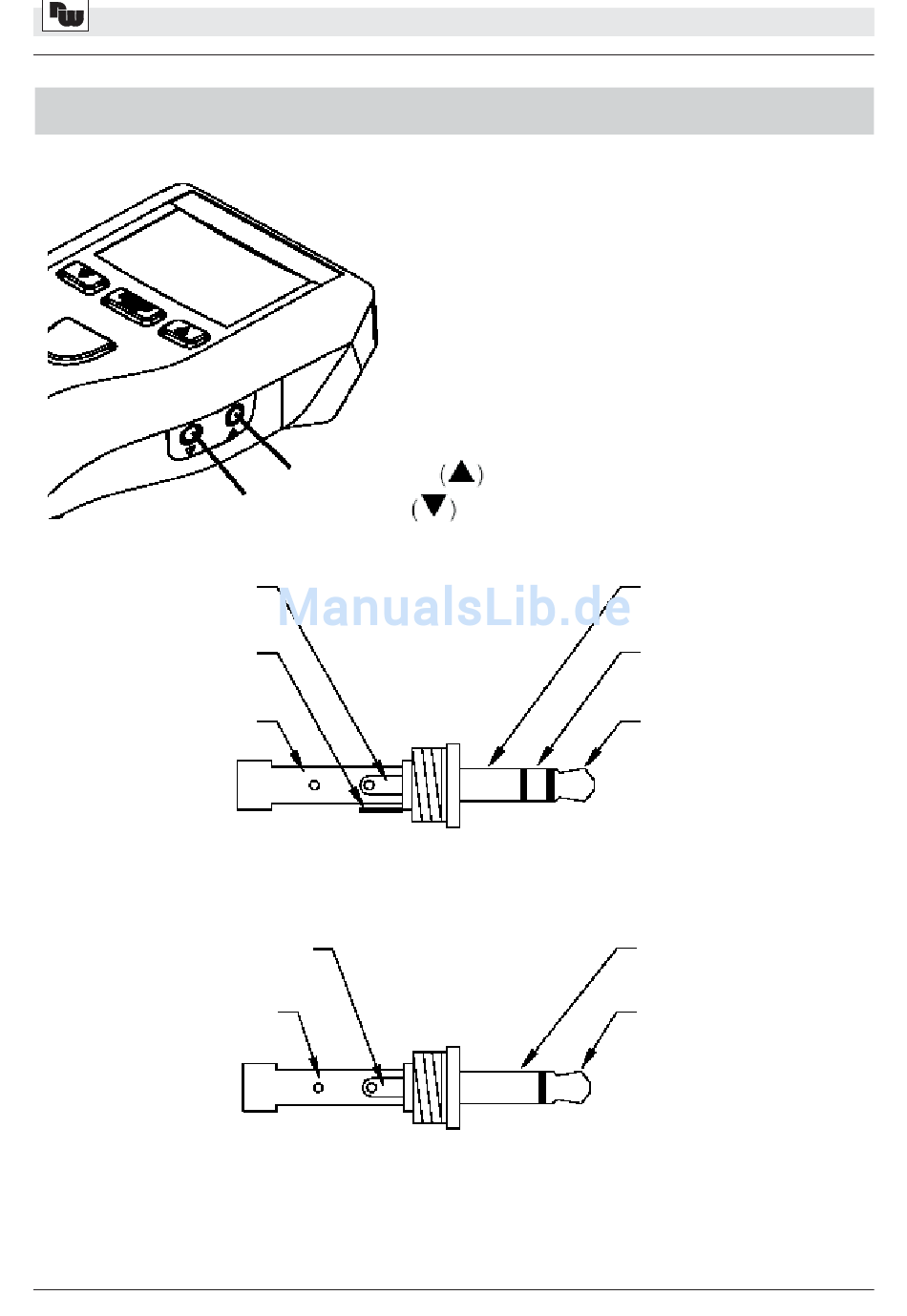

Belegung Eingangsstecker (Stereo-Klinkenstecker)

Signal
Masse (GND)

Belegung Ausgangsstecker (Mono-Klinkenstecker)

15
WACHENDORFF PROZESSTECHNIK GMBH & CO KG
Eingangsbuchse
Ausgangsbuchse
Eingang: Akzeptiert Sensoren mit einem 3,5
Stereo-Klinkenstecker oder den
Kontaktadapter ( RCA )
Ausgang: 1 Impuls pro Umdrehung als TTL-
Signalausgang bei internem Betrieb.
Impulsweitergabe über 3,5 mm
Mono-Klinkenstecker.
Masse (GND)
Signal
Wachendorff Prozesstechnik GmbH & Co.KG
Masse (GND)
+3V Ausgang zum Sensor
Signal
