2.3 Wärmepumpe
Der EcoZenith besteht aus zwei Teilen, um einen möglichst sparsamen Betrieb
der Wärmepumpe zu ermöglichen.

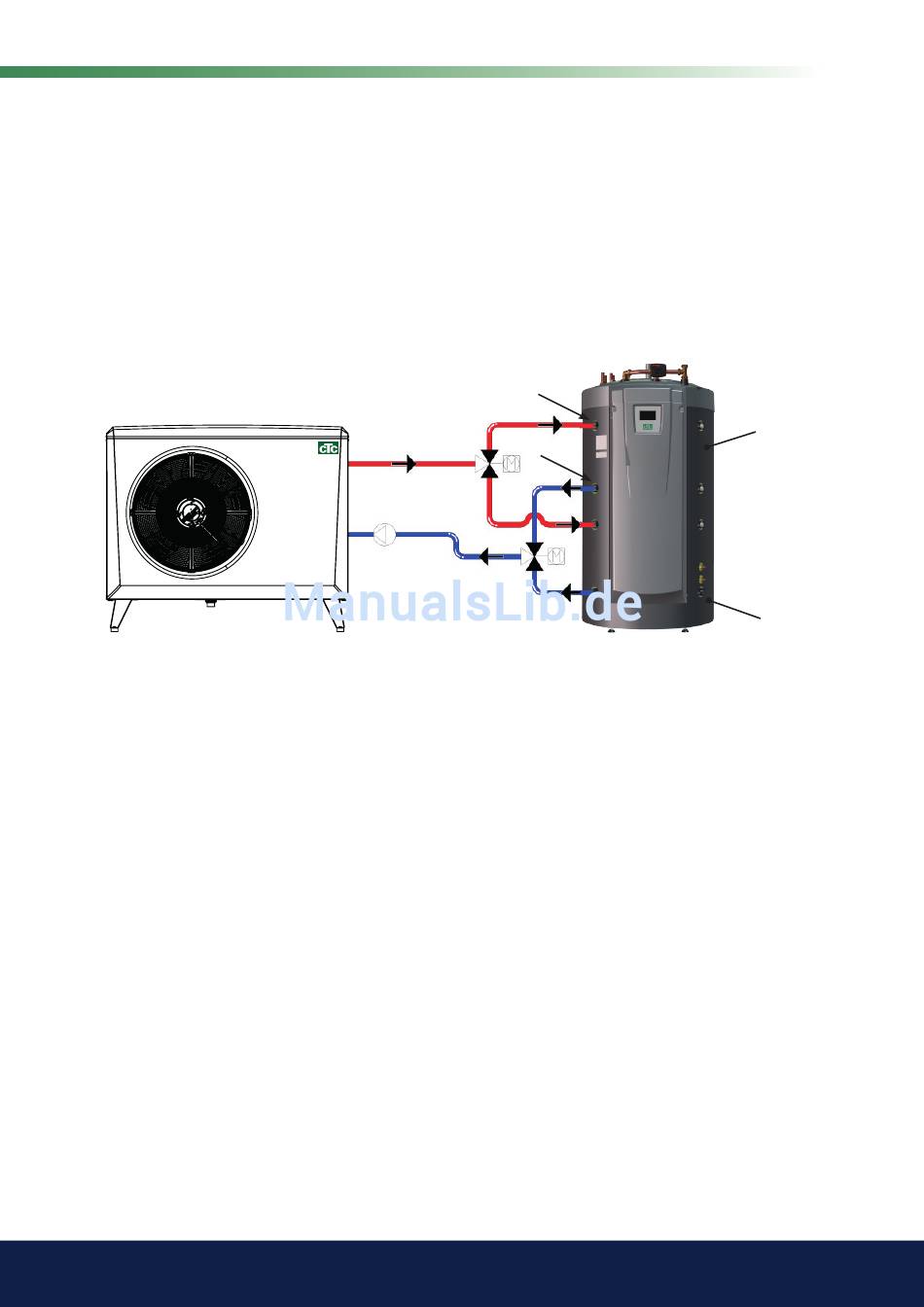

Die Wärmepumpe ist über zwei Wechselventile an den EcoZenith
angeschlossen, die dafür sorgen, dass die Wärme jeweils in den oberen bzw.
unteren Speicher eingespeist wird. Wenn die Wärmepumpe beispielsweise den
oberen Speicher versorgen soll, stellen sich die Wechselventile auf die beiden
oberen Anschlüsse ein. Der Zulauf erfolgt dann an Anschluss 1, der Ablauf an
Anschluss 2.
Die Wärmepumpe hat zwei verschiedene Funktionsweisen, abhängig davon, ob
der obere oder untere Speicher versorgt wird.
2.3.1 Oberer Speicher
Die Erhitzung des Warmwassers auf die endgültige Temperatur erfolgt im oberen
Speicher. Das heißt, dass man mit einer hohen Temperatur im oberen Speicher
reichlich Warmwasser zur Verfügung hat.
Die Abschalttemperatur im oberen Speicher ist werkseitig auf 55 °C eingestellt.
Dies bedeutet, dass die Wärmepumpe diese Temperatur im oberen Speicher
erzeugt. Wenn Warmwasser abgelassen wird und die Temperatur im Speicher
auf 5 °C unter die Abschalttemperatur sinkt, springt die Wärmepumpe an und
erwärmt das Wasser wieder auf die eingestellte Abschalttemperatur.
Die Abschalttemperatur kann an den Warmwasserbedarf und das installierte
Wärmepumpenmodell angepasst werden.
Wenn das Haus gleichzeitig beheizt werden soll, ändern die Wechselventile
automatisch die Richtung und die Wärmepumpe erwärmt weiterhin den unteren
Speicher, sobald die Abschalttemperatur von 55°C im oberen Speicher erreicht
wird. Wenn die Stopptemperatur von 55 °C im oberen Speicher nicht innerhalb
der werkseitig eingestellten Einspeisungszeit von 20 Minuten erreicht wird,
ändern die Wechselventile die Richtung und die Wärmepumpe versorgt den
unteren Speicher. So wird verhindert, dass die Temperatur im Heizsystem abfällt.
Siehe auch Menü „Oberer Speicher" im Kapitel „Detailbeschreibung
Menüs" (Erweitert/Einstellungen/Oberer Speicher).
Druck-/Strömungswächter
In einigen Fällen ist aufgrund von lokalen Bedingungen oder Bestimmungen ein
zusätzlicher Schutz erforderlich. So muss ein Strömungswächter beispielsweise
in einem Wassereinzugsgebiet installiert werden. Der Druck-/Strömungswächter
wird an den Klemmen G73 und G74 angeschlossen und anschließend im Menü
„Erweiterten/System definieren/Wärmepumpe def." aktiviert. Im Falle eines
Lecks werden Kompressor und Solepumpe ausgeschaltet und ein Alarm des
Druck-/Strömungswächters auf dem Display angezeigt.
Allgemeine Informationen
Anschluss 1
Anschluss 2
CTC EcoZenith i550 Pro
oberer Speicher
unterer
Speicher
