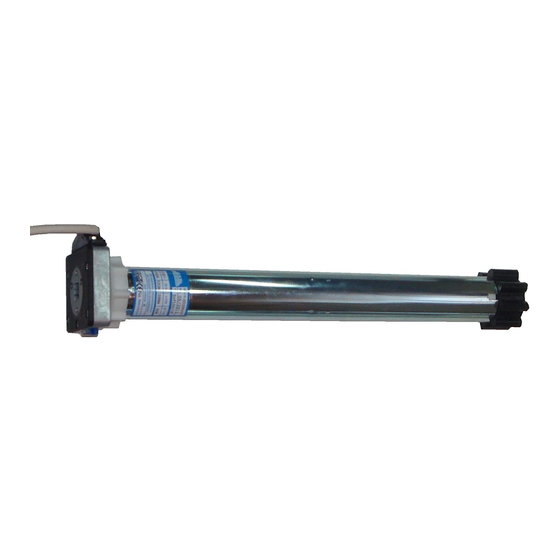

SIRAL ABS 40/09 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. SIRAL Anleitungen
  4. Motoren
  5. ABS 40/09
  6. Originalbetriebsanleitung

SIRAL ABS 40/09 Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für ABS 40/09:

Werbung

Inhaltsverzeichnis

S-ABS - Rohrmotoren
Diese Originalbetriebsanleitung ist vom Benutzer aufzubewahren
Sicherheitshinweise
· Warnung: Der Antrieb muss während der Reinigung, Wartung und dem
Austausch von Teilen von seiner Stromquelle getrennt werden.
·
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder
bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die
daraus resultierenden Gefahren verstehen.
·
Kinder dürfen nicht mit dem Gerät spielen, Reinigung und Benutzer-Wartung
dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
·
Kindern nicht erlauben, mit ortsfesten Steuerungen zu spielen,
Fernsteuerungen von Kindern fernhalten.
· Wenn die Netzanschlussleitung, bei Geräten ohne Steckvorrichtung,
beschädigt wird, muss sie durch den Hersteller, seinen Kundendienst oder
eine ähnliche qualifizierte Person ersetzt werden, um Gefährdungen zu
vermeiden.
· Die Anlage ist häufig auf mangelnde Balance oder auf Anzeichen von
Verschleiß oder beschädigte Kabel und Federn, wenn zutreffend, zu
überprüfen.
· Den sich bewegenden Rollladen beobachten und Personen fernhalten, bis der
Rollladen vollständig geschlossen ist.
· Falls ein ortsfester Antrieb nicht mit einer Netzanschlussleitung mit einem
Stecker oder mit anderen Mitteln zum Abschalten vom Netz ausgerüstet ist,
die an jedem Pol eine Kontaktöffnung entsprechend den Bedingungen der
Überspannungskategorie III (gemäß IEC 60664-1) für volle Trennung
aufweisen, so ist eine solche Trennvorrichtung in die festverlegte Installation
nach den Errichtungsbestimmungen einzubauen.
· Die Sicherheitshinweise der EN 60335-2-97 sind zu beachten. Bitte
berücksichtigen Sie, dass diese Sicherheitshinweise keine abschließende
Aufzählung darstellen, da diese Norm nicht alle Gefahrenquellen
berücksichtigen kann.
· Es dürfen ausschließlich Ersatzteile, Werkzeuge und Zusatzeinrichtungen
verwendet werden, die von der SIRAL GmbH freigegeben sind. Durch nicht
freigegebene Fremdprodukte oder Veränderungen der Anlage und/oder des
Zubehörs gefährden Sie Ihre eigene Sicherheit und die Dritter.
Rolladen- und Sicherheitssysteme GmbH, 73638 Welzheim,
Postfach 1345 Tel. 07182/92770, Telefax 927755
(Ein-Soft)11/17
